为什么要使用电源纹波探头，而不是无源或差分探头？

传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化，设计师需要更高精度的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备，这些设备能够最大限度地减少测量工具的噪声，同时还可以提供更多带宽，以便查看更多信号内容。 TPR1000/4000 电源滑轨探头具有低精度负载（特别是在最灵敏的测量中），并提供低噪声成分和高带宽选项。

与传统的无源探头相比，电源纹波探头为配电网提供了极高的分辨率

更多数据，更快的信号

新型电源纹波探头可涵盖高达 4 GHz 的电源轨瞬态事件，并提供 ±60V 的偏置电压范围，以测量从插头到集成电路引脚的电源。它还提供 ±1V 的宽动态范围，可以让您在较高的电压轨上查看线路上的顶降情况，或者查看负载或瞬态事件消耗大量电流的时间。利用这个强大的组合再配合使用正确的示波器，您不必担心所看到的噪声是否来自测试设备，也不必担心是否会在系统中看到以前从未见过的干扰源。

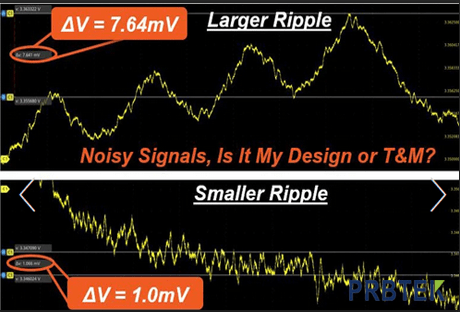

以上是使用无源探头在3.3V电源轨上就行的纹波测量，所示信号是使用无源探头时将会看到的较为典型的测量

克服连接挑战

电力工程师面临的挑战是如何通过更小、更紧凑的设计获得更高的能效。对汽车、工业和消费者市场的工程师来说尤其如此，其中典型的验证需要探测至少 1 个或多个电源轨以及其他信号。由于间距紧凑、信号受到干扰和几何组件尺寸较小，这对连接产生了新的限制。

电源纹波探头附带模块化的灵活连接选项，可满足大多数需求。现在，在已连接电源轨的表面贴装组件上焊接时，可以使用 MMCX 锁扣连接，使测试设置变得轻而易举。

适合电源滑轨测量的合格、优选和理想示波器

无论是什么行业，电源完整性要求都越来越严格，单一设计中的电源轨数量也在不断增加。根据您的带宽需求，PRBTEK拥有非常适合与电源纹波探头配合使用的一整套示波器。

对于致力于实现微处理器、存储器组件、FPGA、存储设备和图像传感器等快速设备的电源完整性且需要在 2 至 4 GHz 范围内的纹波测量中获得最高精度的工程师而言，可以使用带宽高达 8GHz 的 6 系列 MSO 示波器。如果不需要过高带宽，但需要对不断增加的直流电源进行精确的纹波测时，您可以使用最多 8 个通道的 5 系列 MSO 示波器。在工作台上进行 1GHz 以下的传统纹波测量时，MDO3000 和 MDO400C 不失为明智的选择。
