测量电感、变压器的饱和电流的方法-电流探头

我们经常反反复复的强调：不管是ACDC变换器，还是DCDC变换器，都要校核变压器或电感的饱和电流，其饱和电流必须大于系统设定的OCP电流，并保证足够的余量。

电感的厂家数据表通常会给出其产品的饱和电流，而ACDC的变压器，例如反激变换器变压器，基本上都是工程师自己设计的，设计过程中，基于圆整的初级匝数或电感，然后调整电感磁芯的气隙大小，很少校核变压器实际的饱和电流值。

那么，工程师在实验室，如何自己测量电感或变压器的饱和电流？

过去的数十年中，作者和很多的工程师交流过，把这个小技巧分享过给大家。现在，在这里详细的说明。

一、电感或变压器的饱和电流测量步骤

电感或变压器的饱和电流测量步骤如下：

图1 电感的饱和电流测量

1、用导线L1把直流电源的正端和电感的管脚A连接起来，导线L1的端点和电感的管脚A可以焊起来。

2、直流电源输出电压设定在10V，设定好直流电源的限流电流，可以先设定一个较小的值，如1A。

3、将电流探头连接在示波器的接口上，电流探头的卡口端卡在导线L1上，注意电流探头的方向，和测量的电流方向一致。

4、将导线L2的一端和和直流电源的负端连接好。

5、示波器调在电流探头连接的通道触发，触发值调在较低的值，如0.2A；同时，示波器调在单次触发。

6、按直流电源输出键，输出直流电压；用手拿着导线L2的另一端，让导线头去触碰电感的管脚B端，然后迅速拿开导线L2，让导线头和电感的管脚B端脱离接触。

7、适当缩小时基，观察示波器的波形，如果电感电流的波形后面变平，则增加直流电源的限流点，重复步骤5、步骤6，直到出现如图2的电感电流波形。

8、测量电感电流波形的拐点位置，即约为电感的饱和电流。图2中，拐点位置约为13A，电感的饱和电流约为13A。

时基（X轴）和电流刻度（Y轴）开始的时候可以先设定大一些的值，然后，依据测量波形的情况，逐渐的缩小到合适的范围，保证能看到完整的电流波形即可。

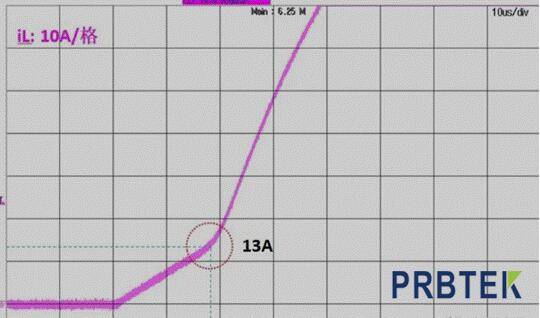

图2 电感的电流波形，L=10uH，Vin=10V

变压器初级的饱和电流的测量过程同上，只是测量的时候，所加的电压可以用高一些，如使用20V，或更高的电压。

二、测量原理

当电感二端加上电压，电感激磁，电感电流随着时间线性增加:

L*dt/dt=V

电感饱和时，L突然急剧变小，激磁电压不变，那么，电感电流变化率di/dt会急剧变大：

dt/dt=V/L

电感电流变化率di/dt急剧变大的拐点位置，即为电感的饱和电流。

选择电流探头的方法

1、电流类型：是DC/AC 还是AC类型电流探头；

2、电流大小：包括最大电流和最小电流，最大电流还要考虑频率问题；

3、带宽：不仅要考虑波形的频率还要考虑上升沿的速度；

4、精度：配合示波器选取≥1%以上，配合功率分析仪的选取≤1%；

5、被测导线直径：决定钳口孔径大小；

6、被测的空间大小：决定钳口形状大小；

7、钳口结构：开口还是闭口；

8、温度范围：注意电流探头的温度使用范围，选择合适的探头。
