电流探头操作注意事项及异常处理方法

CP8030B/H 体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，CP8030B提供50MHz 的带宽,CP8030H提供100MHz带宽；探头具有 30A (10X)和 5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

一、CP8030H电流探头操作方法：

该机器的输出终端设置在内部，使用示波器时，请选择高输入电阻的（1MΩ）。若输入电阻为50Ω，则不能正确测量。

确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

插入电源后，本机器因自身发热等影响，有可能会有偏差，但大约 30 分钟后会基本稳定。

变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

电压会因为周围温度等产生偏差，所以在连续测定时必须注意。

有时被测电流的频率，会导致共振音的产生，这对测定没有影响。

会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。

测定时把开关控制杆推至“unlock”标志消失为止。确认控制杆锁定，整体部分确实关闭。如果整体部分没有确实关闭的话，将不能正常测定。

若在高频率领域，插入电路的高电位测的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

二、CP8030H电流探头操作注意事项：

拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。

输入 BNC 端子以外的输入端子时，请注意输入端子的极性。

持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

当持续输入超出最大输入范围的电流时，会因传感器的发热，启动内部保护功能，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

如果在高温下，会因为内部过电流保护回路，通过持续最大输入范围以下的测定电流使得保护回路运作。

当连接输入超出最大输入范围电流时，让保护功能频繁运作，有可能会损害机器。

打开整体部分时，必须通过开关控制器进行操作。

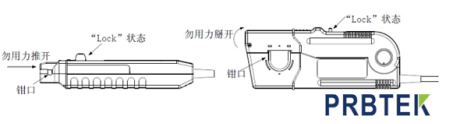

在锁住(LOCK)状态下，请不要按下图方向，往整体部分上施加压力。

测量前准备：

准备好高频电流探头 CP8000 系列产品、适配器（本公司配套适配器）、示波器。

CP8000 探头接上电源，绿色电源指示灯亮。

设置示波器：测量模式接地，示波器调零；示波器测量模式更改为 DC 模式。 根据被测电流大小，选择合适的量程，探头默认量程为大电流量程。

消磁、调零：

连接好 CP8000 和示波器（确认示波器的输入阻抗设置为 1MΩ）。

锁好探头,“UNLOCK”标志消失代表探头锁好。

按一下消磁自动调零按键进行消磁调零，大约6s后，会有成功提示音“嘀嘀”两声提示。

测量方法：

确认以上步骤无误。

拉开传感器的开关控制杆，打开传感器头，使得传感器前端标识的电流方向标记和被测电流 流动方向一致，而且把被测导体夹在传感器头中部。

把传感器的开关控制杆推至“Unlock”标志消失为止，锁住探头，确认整体部分确实关闭了。 观察测试波形，例如 CP8030B 的电流传输比选择的是 0.1V/A（30A 量程），通过该公式，可 以把波形观测器的电压灵敏度换算成电流灵敏度。例如，波形观测器的电压灵敏度是 10mV/div 时，那么电流灵敏度是 100mA/div。

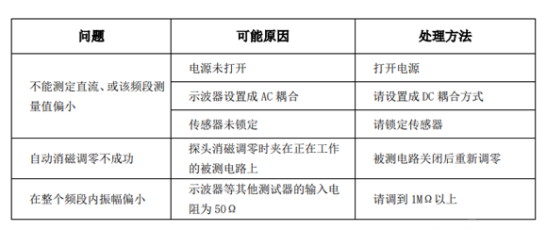

三、一般异常情况的处理方法

PRBTEK在这里提醒工程师要正确使用测量仪器，避免错误的操作方法导致仪器的损坏，以上就是PRBTEK为您介绍关于CP8030H电流探头操作注意事项及异常处理方法
