小编将陆续为各位筒子们分享来自ADI中文技术论坛各专区的热门问答帖（本期为放大器专区），供大家参考学习。此外，也欢迎各位小伙伴点击“阅读原文”前往ADI中文技术论坛发帖提问，寻找你的答案哦~

比如像这位小伙伴一样↓↓↓

ADA4860-1
请大佬解惑！双电源±5V供电可实现信号放大，而单电源+5V供电状态，无法实现信号放大，请确认下电路设计是否存在问题。
输入的共模电压需要先做隔直，然后放大，然后再加偏置2.5V，但这个芯片不是railtorail的，所以在输入端如果隔直后，基本到了0V，输入是无效的。

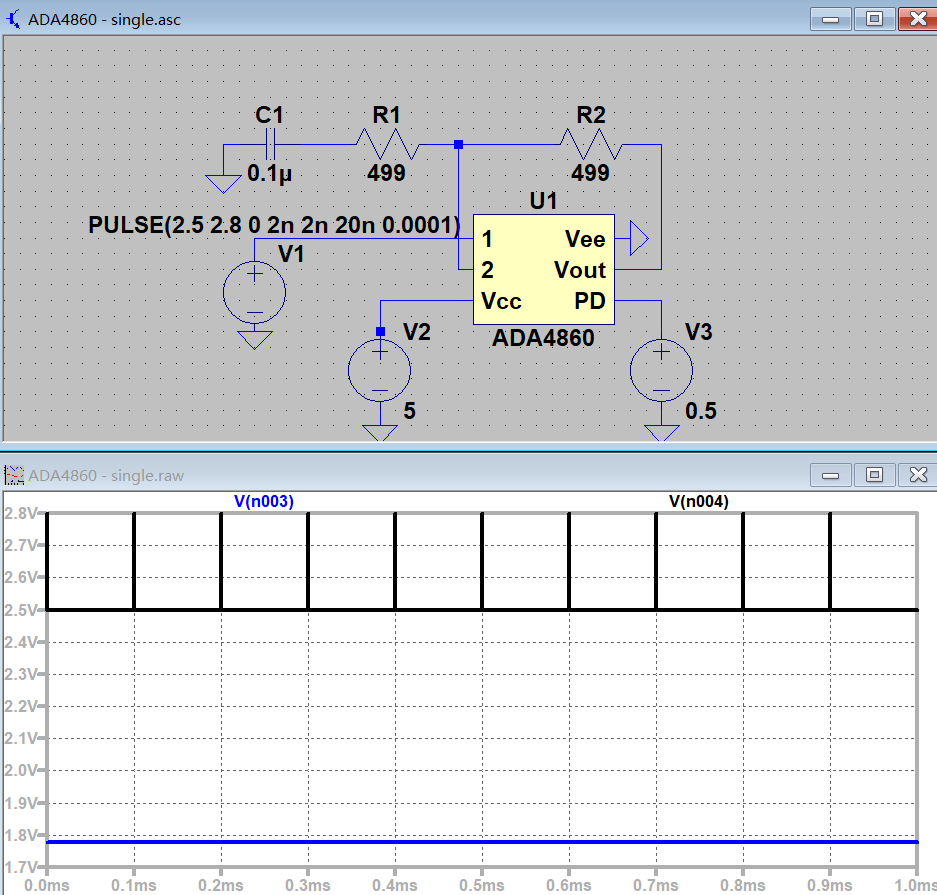

我需要实现ADA4860-1单电源+5V供电时实现信号的放大，按照您的回复输入端加隔直后放大后的信号仍为一条直线，请问我的单电源放大电路是否有错如果按照你这个输入源的共模电压，最好的选择还是用双电源，单电源似乎实现起来有些费劲。

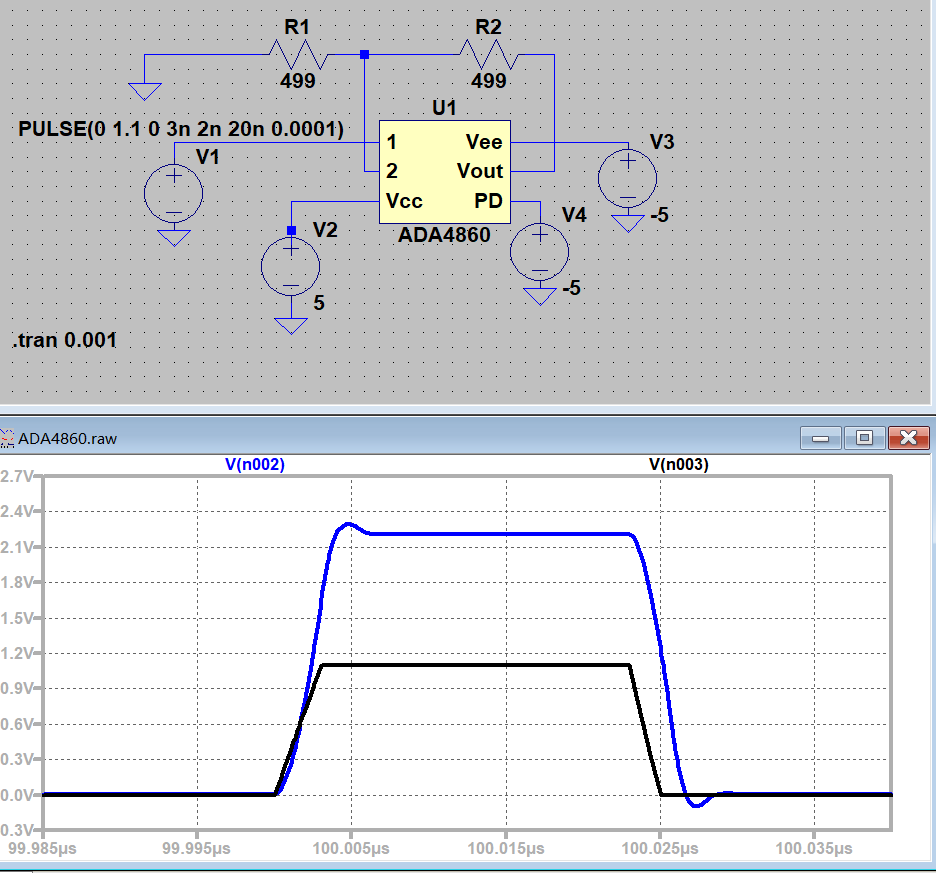

如果输入源共模电压没有要求，您有ADA4860-1单电源+5V供电实现信号放大的电路仿真图吗，我这边的目的是放大器单电源供电实现信号放大ADA4860-1的模型问题，或者说模型建立后，是以+/-5V供电进行测试的，没发现问题。而没有对单电源+5V的情况进行测试，所以模型仿真会有问题。实际电路的话，如果输入是2.5V~2.8V，输出也是2.5V~2.8V，输入输出信号都在ADA4860-1的指标范围内，是没有问题的。

所以ADA4860-1在单电源+5V供电情况下功能是否OK需要通过实际电路进行测试，仿真不能得出电路实际效果，是这个意思吗任何电路都需要实际验证，模型不能保证绝对的准确
