吉时利源表三同轴测试两端器件接线方法介绍

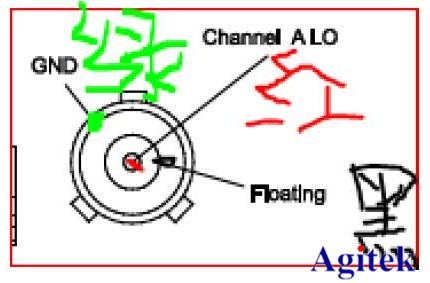

首先介绍一下263X型源表背板上的三同轴接口构造。

三同轴转成鳄鱼夹的话，三个夹子的颜色对应的是：红色是最内部的芯线。黑色的是中间的一圈，绿色是最外的一圈。对2636的通道上的三个三同轴接口来说，绿色的都是机箱地。所有的测试一定要从Hi进从Lo出才能形成测试回路。

在进行两端器件测试接线的时候，一共有两种方式可以接，一种是需要用到2根三同轴转三鳄鱼夹的线，另一种只需用到一根三同轴线，但在仪器背板上需要做适当短接。

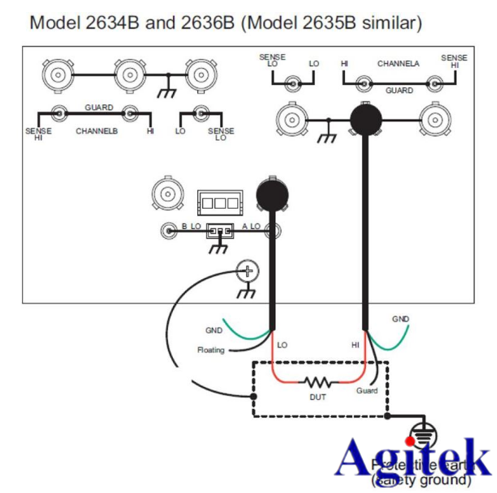

方法1：

两根线，两根线都要接红的。注意看仪器背板的指示。这样是用两根线，通道A中间的那根图示里芯线是Hi, 下面的指示芯线是Lo,所以我们要连这两根线。

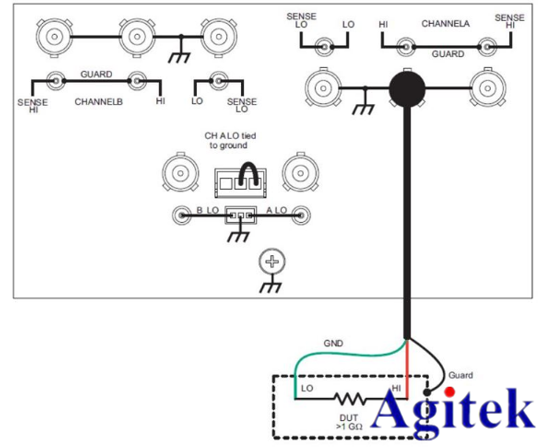

方法2：

用一根线，要把中间的跳线用导线把三个口都短接，就把Lo短接到地了，这样，我们就可以接通道A上的中间的红与绿间接测试样品了。
