安泰小课堂之吉时利源表安全操作指南

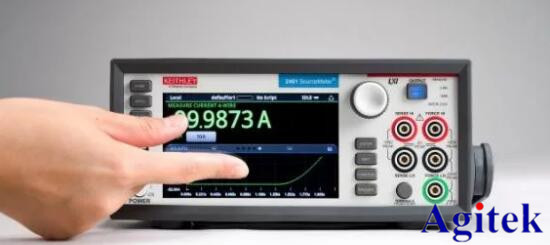

源测量单元 (SMU) 是一种既可作为电压源/电流源提供精确的电压/电流，又可同步测量电流值或电压值的测量仪表，可以测量电阻、二极管、三极管、半导体等材料，广泛用于研发型企业、研究所和高校等，其中吉时利源表备受客户青睐，那么在操作吉时利源表过程中有哪些注意事项呢，今天安泰测试给大家分享一下吉时利源表仪器的安全操作指南：

1、摆放安全

（1）仪器不要过度堆叠：尤其是重量比较大的。否则会造成仪器外部变形、跌落损坏等意外情况。必要时使用专用仪器架。特别的，泰克系列中高端示波器采集板位于仪器底部，如遇到碰撞、挤压时特别容易变形损坏，需要特别注意。

（2）摆放位置不能影响仪器散热，确保仪器工作时散热良好是仪器长期正常工作的基本要求。一般注意以下两点：

a、仪器周围与其他物体，例如其他仪器 / 墙面等，保证 10cm 以上的距离。特别是有安装风扇的面，确保空气流通。

b、要注意仪器的散热通道不要形成串流（出风口对进风口），否则下游机器会因过热而不能正常工作甚至导致故障。

2、供电安全

(1) 确认仪器是否可以使用 220V 交流电源

有些仪器，特别是进口仪器，电源输入插座会有 100V~120V 和 220V~240V 等多个档位。使用仪器前要先确认是否在 220V 档位上。如果档位拨错成 110V，轻则烧保险，重则烧毁仪器电源甚至其他功能模块。

(2) 所有仪器和待测物必须可靠接地

a、大部分仪器有专用接地端子，地线必须接在接地端子上。

b、部分仪器没有专用接地端子，接地线必须接在机壳上，用螺丝紧固。不能绕在风扇网罩等不可靠的地方。

如果仪器未接地或地线接触不良，会造成设备端口带电。可能在端口与其它设备相连的瞬间放电损坏内部电路，这对于电子仪器和待测目标是致命的。甚或对人体放电，造成人身安全事故。

仪器接地 , 目前是通过三芯电源插头 插座的接地端与地相连。但实际使用的电源插座质量不合格或接触不良 , 没法保证接地 , 所以要求所有仪器设备都必须另接地线，与地网相连（二次接地，加强接地）。

特别提醒：仪器在不同使用地点间搬移时，要特别注意，接好地线后才能使用。大功率仪器 AC 输入请使用空气开关。

3、运输安全

(1) 近距离转移

a、注意轻拿轻放，避免震动、磕碰；

b、调整朝向或移位时，应抬起仪器，不要直接推拉，避免因摩擦导致不规则弹跳而引起内部机械型损坏；

c、搬运仪器时要使用仪器专用车，避免震动。

(2) 长途运输

a、最好使用原厂运输包装箱及内部填充材料；

b、多台仪器堆叠运输时，要码放严实、紧密、平稳；

c、使用其包装箱运输时，要注意仪器的上下、左右及前后均留出十公分以上的空间，并用泡沫板或硬性海绵等包装料填充，保证仪器稳固，整箱密实无松动感；

d、必要时定制内衬硬海绵的木制专用运输箱。

4、储存的安全

(1) 短期存储

a、可以在实验室保存，但是必须注意有明确的标识，且放置在不易受到其他影响、也不会影响其它工作的位置，避免不必要的移动。

b、存放环境要干燥、通风，满足基本的仓储要求。

(2) 长期封存

a、长期封存的仪器应存放到专用的储存空间（仪器仓库），仓库各项设施符合国家有关仓储安全与环境的要求。

b、长期封存的仪器要定期加电开机检查，有些仪器还需进行其他相关的保养。

5、操作安全

(1) 首先了解仪器

在使用仪器之前，应仔细阅读使用手册或由相关人员指导、培训，以了解其主要功能、操作规范及使用注意事项。这是安全操作的前提。

(2) 做好静电防护工作

静电的危害：人体在未做有效的防静电措施的情况下，身体和衣服上经常带 1000V 到 5000V 的静电。只要构成通路，积累的静电就会释放。由于在极短的时间内释放出大量的能量，常常导致电路元件损坏。

电子仪器（尤其是仪器中的大规模集成电路）对静电非常敏感，许多高速超规模集成电路碰到仅几十伏的或更低的静电就会被损坏。

安装在印刷电路板上的器件因静电引起损坏的危险性更大，因为每一根印刷线或导线都是连接几个元件通路，对这根线放电立会影响几个以上的器件。

基于以上原因，电子测试仪器必须采取严格的静电防护措施（特别是对于仪器的输入输出端口）。

静电防护措施二 : 不要触碰仪器端口

6、工作环境的选择

确保吉时利源表工作于合适的环境，避免加速老化或其他异常；一般的，所有仪器设备应工作于适宜的环境下：

温度：5-40℃，大气压力：70.0-106.0kPa(700-1060mbar)，相对湿度：20%-80%，并要避免灰尘环境和阳光直射，且远离震源、水源和腐蚀性气体。

对于有些用于如航空 / 矿山等特殊环境的特殊仪器，另有如防水 / 耐高温等等特殊要求。

7、严禁输入超过仪器允许范围的信号

操作时要注意 :

在充分了解仪器的功能指标 / 操作规范的前提下：

1）估算输入信号功率 / 电平；

2）先接输入线缆，开机稳定后再加信号，免冲击和自激；

3）如果是已知信号，加输入信号从小信号开始，逐步增加；

4）对未知信号需要进行估值，必要时在输入端口加衰减器、衰减探头、线缆等。

8、避免热插拔

电子测量一般不支持热插拔，在插拔配件之前要先将仪器关闭断电后再进行。另外，需要特别注意的是仪器开机顺序：先插上 AC 电源线 -> 再打开仪器开关；关机顺序：先关闭仪器开关 -> 再拔下 AC 电源线。

9、裸露的接线端子

某些仪器有裸露的接线端子，请妥善进行包覆保护，以防止触电或接触短路。
