网络分析仪的这4大技能你get到了吗

网络分析仪是三大仪器之一，如何使用好网络分析仪是电子工程师都应该掌握的。今天安泰测试为大家介绍网络分析仪的4大技能，助你更便捷、更准确地完成测量与分析。

技能1：时域反射计

在数字系统比特率快速提高的当下，能够同时在时域和频域中对互连性能进行快速精确的分析，成为确保系统性能可靠的关键。网络分析仪的时域反射(TDR)功能，可以让你无需花费时间和精力切换到使用示波器进行时域表征，直接借助傅里叶逆变换将频域测量结果转换为时域结果。此外，TDR还支持多种分析方法，帮助您深入了解器件特性：

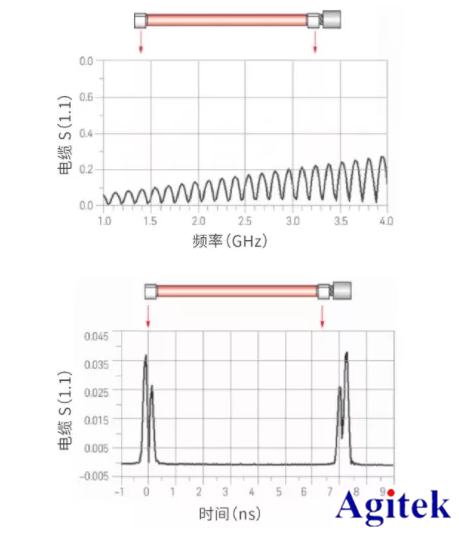

-故障定位：在频域响应中，你可以看到失配引起的纹波而看不到电缆或器件中反射的位置。切换到时域之后，你可以看到前者无法显示的电缆弯折点及其他物理缺陷的物理位置。

-阻抗测量：在时域中，系统内每个器件的 S11 都可以被看作是对冲激或阶跃函数的响应。这种时域响应可以提供每个电路元器件的位置和实际阻抗。

-选通：通过时域选通，你可以单独查看每个元器件的响应，将注意力放到你所关注的响应上，从而简化分析工作，更容易地进行设计和调试。

技能2：频谱分析过去，工程师们使用频谱分析仪和信号发生器来查找杂散。使用外部频谱分析仪查找杂散需要将器件连接到信号分析仪和信号发生器上，通过扫描来查找杂散，较为费时。

在网络分析仪上执行频谱分析不仅可以避开耗时的切换和复杂的硬件设置，还可以凭借功能强大的处理器、准确的信号和性能出色的接收机进行快速、准确的杂散搜索。使用具有频谱分析功能的网络分析仪，可以同时查看频谱和网络测量结果，快速找出异常情况而无需设置第二台仪器。

技能3：增益压缩

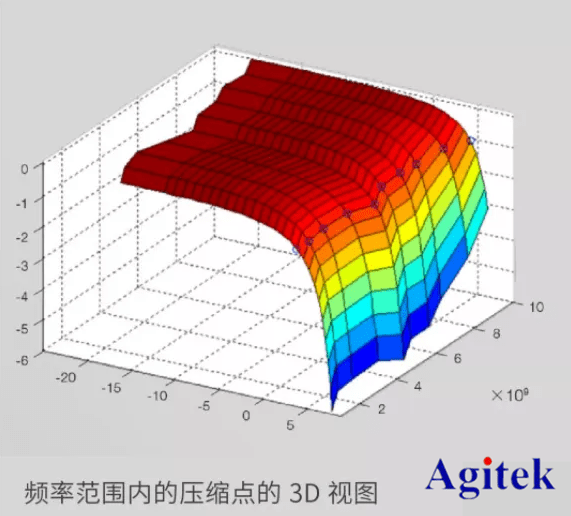

在对频率范围较宽的器件进行增益压缩表征时，需要测量许多频率和功率数据点。繁琐的压缩测量不仅会增加测试时间，还容易出错。随着毫米波频率成为主流技术，我们需要在更宽频率范围内快速实施表征。

增益压缩应用软件可提供快速、准确的自动压缩测量，不仅确保所获得的结果保持一致，并能显著提高压缩测量效率。此外，自动压缩测量还能保证您的器件安全，避免危险功率电平损坏器件。

技能4：自动夹具移除

许多现代器件没有同轴连接，需要通过夹具来连接同轴仪器，如使用探头来测量晶圆上器件，或是用夹子固定小型器件并连接到同轴适配器等。器件与仪器间的物体会给测量结果带来不确定性。消除夹具影响的校准步骤非常繁琐，还需要使用专门的校准件。自动夹具移除功能提供了一个向导程序，可以引导你完成设置，并代替你完成所有测量和校正操作。你甚至可以导出嵌入的文件，将夹具移除功能立即应用到其他仪器上。

网络分析仪可以让你无需为时域和频谱分析配置单独的仪器，就能执行所有测量，同时借助专用软件，可以自动完成增益压缩测量和自动夹具移除等操作，让你的测量工作变得简单快捷且准确。
