示波器波的类型和参数介绍

示波器是捕获、观察、测量、分析波形的工具，在了解示波器前，不得不了解一下示波器的波，那什么时候是波呢？波的类型和参数你了解吗？今天小编就给大家分享一下示波器波的类型与参数介绍。

一、什么是波？

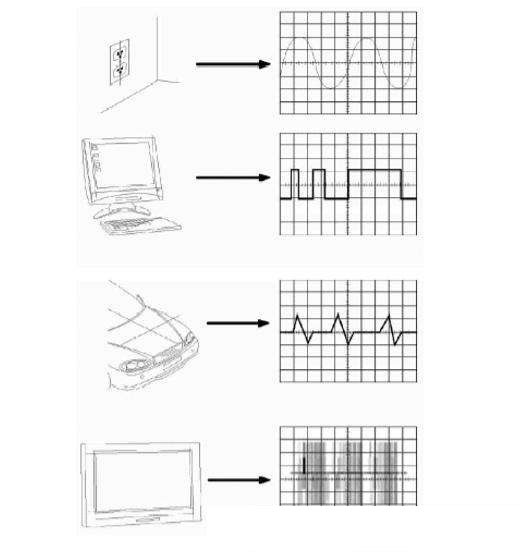

随时间变化的模式称为波，声波、脑电波、海浪、电压波形都是波，波形能够揭示信号的许多特点。

当看到波形的高度变化，则表示电压值在变化；

当看到的是平坦的水平线，则表示在一段时间内，信号没有变化；

平直斜线表示线性变化，电压以恒定的斜率上升或下降；

波形中的尖角指示的是忽然的变更。

二、波的类型

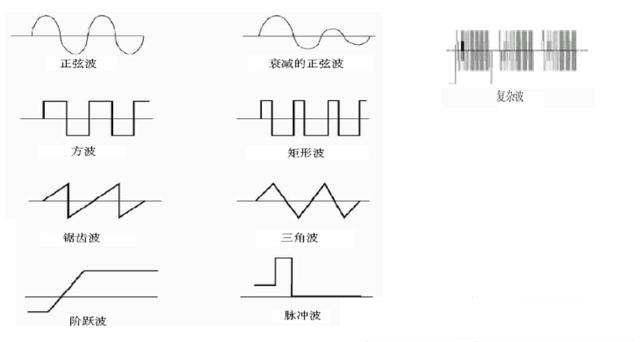

大多数波都属于如下类型：

1、正弦波

2、方波和矩形波

3、三角波和锯齿波

4、阶跃波和脉冲波

5、噪声波

6、复杂波

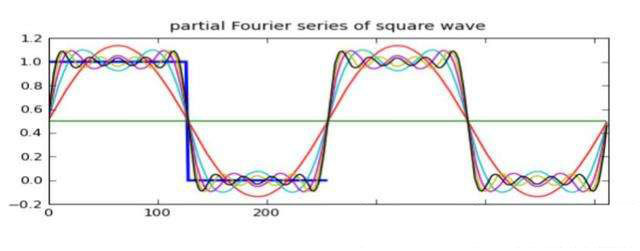

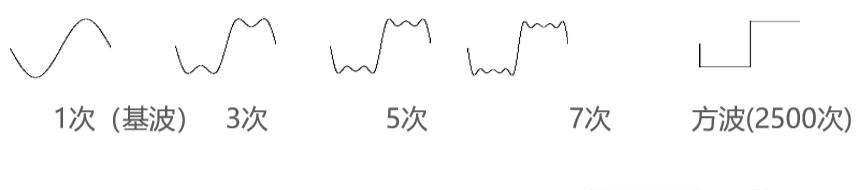

方波是由基波与无数奇次谐波叠加所构成，包含的谐波越多，波形越近似方波。

方波的质量根据包含的谐波次数，其近似程度有所不一样。

每个谐波的幅度必须使波形成为方波所需要的恰当值。

此外，谐波之间的相位关系也必须正确：

对于数字电路，输出的通常是方波信号。方波的 上升边沿非常陡峭，根据傅立叶分析，任何信号都可 以分解成一系列不一样频率的正弦信号，方波中包含了 非常丰富的频谱成分。方波是由基波以及3，5，7，9……次谐波分量叠加而成。

三、波形参数

都说示波器是捕获、观察、测量、分析波形的工具，那它是如何分析波形的呢？是通过以下参数分析的：

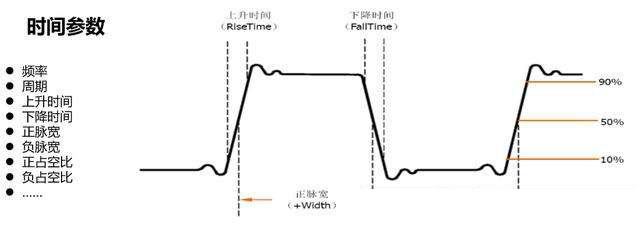

1、时间参数：如频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比等等，如下图：

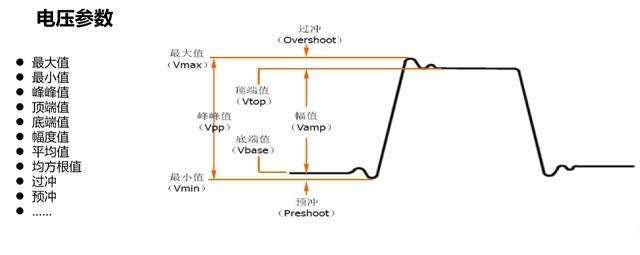

2、电压参数：最大值、最小值、峰峰值、顶端值、底端值等等。。。。如下图：
