IIC特定数据位应如何触发？

ZDS2022示波器支持的IIC协议触发，包括起始位、结束位、地址值三种模式触发方式。若想将IIC协议信号的某一数据位作为触发条件，可配合【模板触碰】功能来实现。首先，使用IIC协议信号的起始位触发捕获波形，然后找到感兴趣的数据位，在该数据位的高电平或低电平处设置模板区域，即可实现特定数据位触发效果。

IIC特定地址无法触发，可能有哪些原因？

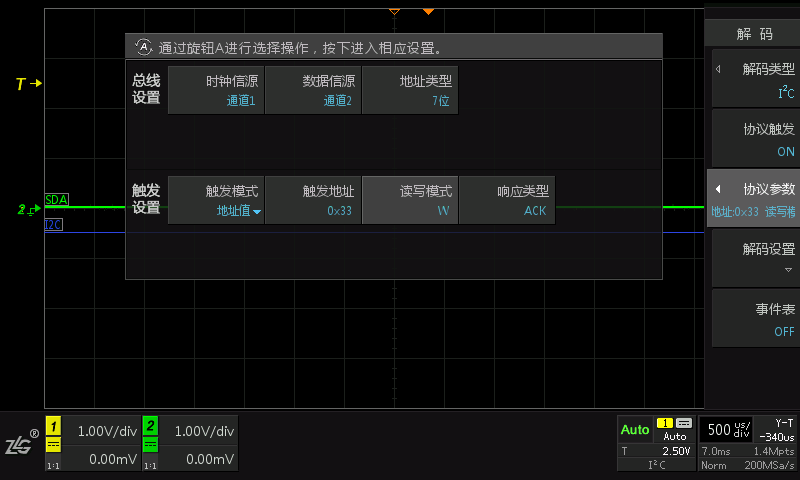

使用ZDS2022示波器测试IIC数据（被测IIC信号中包含0x33地址位，如图2.6所示）时，设置触发为IIC模式触发，设置地址位触发，地址位为0x33，写模式，ACK响应。但设置之后却无法对数据进行触发，如图2.7所示。从图中来看，应该是触发设置不正确导致不触发。图中有四个地方设置错误：

（1）时钟信源和数据信源设置反了。图2.6的波形数据信源为通道1，时钟信源为通道2，而图2.7的设置却相反了。

（2）触发电平设置错误。通道1的触发电平（左边黄色T）处于波形的上方。应该使触发电平介于高电平和低电平之间。

（3）被测信号存在欠幅波形。从图2.4中箭头所指的地方可以看到，被测IIC信号的SDA波形有明显的欠幅问题，正常的电平为3V左右，而欠幅的ACK电平为2V左右。图2.5中的触发电平设置为2.5V左右，这样就无法触发到欠幅的ACK电平而导致无法特定地址触发。

（4）触发方式设置错误，图中显示的触发方式为Auto模式。使用IIC协议触发时需要将触发方式设置为Normal 模式。
