一种全桥逆变电路saber仿真失败情况分析

saber是目前世界上最专业的电路仿真软件之一，其能够最大程度上的对电路设计进行模拟，通过这种方式来避免实体电路搭建完毕后再发生错误导致的时间与成本的浪费。与其庞大功能相对的，就是saber较为复杂的操作，因此很多新手在使用时都会发生一些问题，本文就将以一种实际情况为例，为大家讲解使用saber进行仿真全桥逆变的问题。

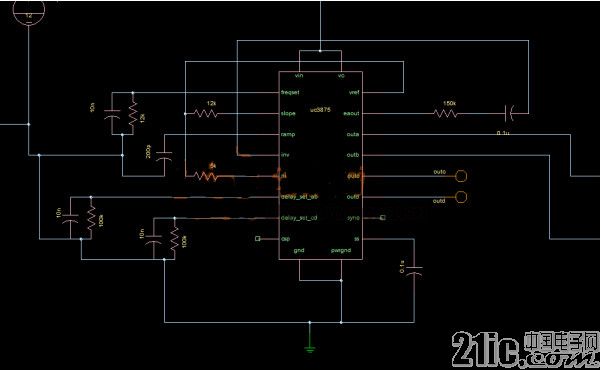

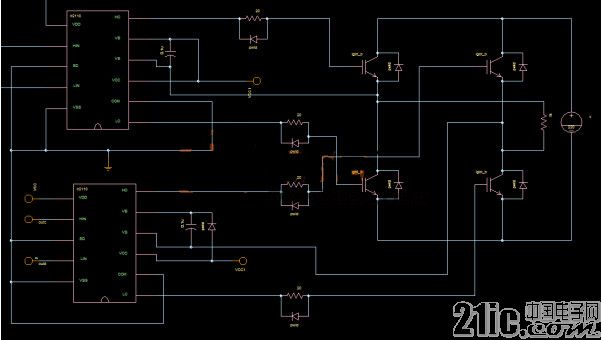

仿真所用到的芯片为IR2110，原本计划使用UC3875结合IR2110来驱动单相全桥逆变，以及前端UC3875能正常输出两组互补的pwm，但是在操作中加上IR2110之后就报错，那么这是电路接法的问题嘛?原理图如下所示。

图1

图2

图3

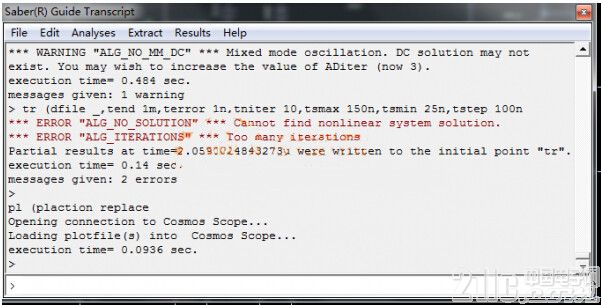

图3为报错的内容，这里只提供了一个12V电源供电，但网络上很多人用两路电源供电，所以试着进行改动，采用了12V供VDD，16V供VCC，这种方法可行吗?IR2110正确的供电方式又是什么?

首先需要明确的是，供电的方式并没有什么特别要求，仿真根本没有启动所以也可能是供电连接出了问题，要知道实际的电路情况要更为复杂。要使全桥的四个开关轮流导通，通过移相错位控制，还要确定导通前都有一个死区问题。这些是靠UC3875解决的。

当然，这其中也不排除是软件操作或者设置有误的情况。至于电路的其他连接，可以对照芯片资料检测，或者找一些参考电路进行检查。以上就是一种全桥逆变电路saber仿真失败情况的分析，希望能对大家有所帮助。
