拆解：LED触摸控制器和电源部件

现在我家里的大多数照明灯具都采用了LED，其中大部分使用各种形状和尺寸的白炽灯替代品。不过少数几个灯使用了纯LED设计——特别是白色灯和RGB灯条。这些灯都需要供电及可选的控制器。

案例1：我们的新餐厅墙上有5个壁灯。乍看之下它们都没问题，但实际上显得有点蹩脚。我很想用更好的灯换掉它们，但真的一直没找到合适的。另外，也没有合理的方式给这些灯增加一个总开关，因此每个灯需要自己的开关，这确实也缩小了选择的范围。

我决定尝试搭建一些面向未来的东西：一个白色的有机玻璃板，后面放LED灯条，并通过触摸实现亮度的控制。我的计划是从无到有做一个基于微控制器的触摸控制器，但在发现市场上的LED触摸控制器售价不到20美元后我忍不住走了捷径。

当我第一次构思我的设计时，我想象的是交替显示冷白和暖白的LED灯条，并且能够在冷暖之间实现渐变，但我很快否定了冷白灯条的使用(谁想在餐厅中使用冷白光源呢?)。

当我在各种类型的单通道和RGB型号中寻找触摸调光器产品时，很确定地选择了一个能在冷白和暖白之间渐变的产品。它的成本不超过一个单通道的产品。我还没有试用，但我敢肯定在这两个范围内没有重叠。如果我真的做了一个双通道的设计，我就想要能够让两者完全同时点亮。

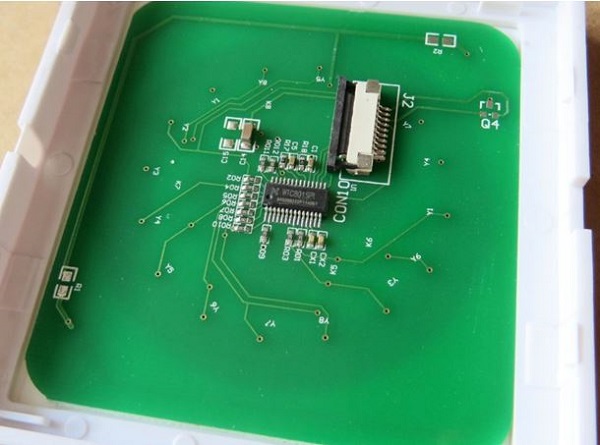

触摸面板PCB的背面。我没认出这个IC，封装上写的“W1C801SPI”也搜索不到任何信息。

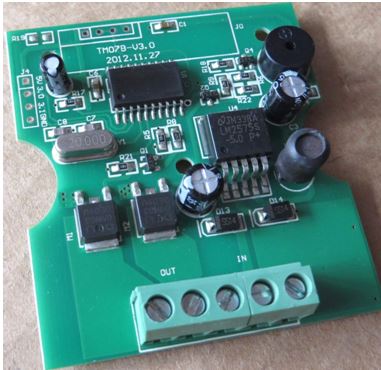

主板的微控制器或ASIC已经被弄模糊了，但通过少量的走线能识别出其基本身份(也许是一个PIC)。

我对U4这个5V 1A的转换开关感到非常惊讶。可以肯定的是，一个7805就能完全满足目前的要求!否则如果蜂鸣器太烦人，我一定会拿电烙铁熔下来。

为了使我的有机玻璃触摸器设计能够正常工作，我还需要一个电源。下面是我花4美元换来的东西：

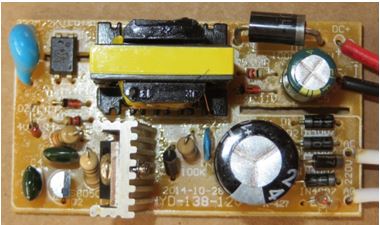

12V、1.5A电源，买来时是带塑料外壳的。

各位电源专家读者们：你觉得如何?没有什么突出优点，因为对我来说太糟糕了，虽然输入电容只有400V——对于240V输入来说降额不多。我认为450V器件更常用(12V输出电容最适合25V电源使用)。

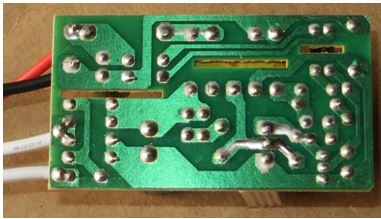

电源的焊接面。

根据一些电路走线，我猜这是一款简单的反激设计。事实上，上面根本没有明显的控制芯片，除非它伪装为晶体管或光耦。功率晶体管Q1的门级连接到Q2和IC1。
