背光板典型案例维修分析

一、背光板简要原理

二、背光板维修案例

目前液晶电视的背光板型号繁多，不同厂家、不同尺寸的液晶屏，其背光板不同，即使同一厂家同一型号的液晶屏采用的背光板有时也不一样。并且背光板又是液晶电视中消耗功率最大的部分，也是电流最大、电压最高的部分，所以故障率较高，因这些背光板很少有原理图，要从原理分析故障，排除故障困难很大，也很盲目。工程师遇见有故障的背光板大多采用更换背光板的方法解决，但有的型号背光板很难找到，因此我们应该在实际维修中尽快掌握检修方法。

背光板的功能组成

背光板组件主要由4个部分组成：振荡器、功率放大、高压输出、保护检测。各部分的功能如下：

背光板典型案例维修分析

背光板功能介绍

振荡器：产生60-100KHZ的振荡方波信号。

功率放大：把振荡器产生的信号放大到足够点亮灯管的功率。

高压输出：把功率放大后的信号升压并转换为正弦波输出，点亮CCFL灯管。

保护检测：对背光板输出的电压及CCFL灯管的工作电流、工作状态进行检测，如果有异常，控制振荡器停止输出，进入保护状态。

背光板工作条件

CPU向背光板提供背光开关控制信号(BL-ON)、背光亮度控制信号DIM。

背光板的供电系统 包括功率放大部分、振荡控制部分、保护检测部分的供电。对于功率放大部分，目前32寸及以上的屏背光板供电为24V，6-10A，26寸及其以下尺寸屏的背光板多采用12V供电，振荡控制及保护检测部分的供电一般为5V或者6V，由12V或24V经过降压、稳压后得到。

芯片工作三要素即：

1. 芯片供电

2. 芯片始能脚(高电平)

3. 调光脚(高电平)

背光常见故障

背光不亮

背光闪一下保护

背光亮一段时间保护

下边我们逐个分析维修思路

背光板检修方法

检修背光板时要掌握背光灯管的特性、点亮原理和背光板的组成、工作原理。虽然背光板的外形、元件型号组成各不相同，但基本原理是一样的，只要具备了理论基础，就可以分析故障，背光板的故障种类很少也就3-4种，背光板的高压输出及功率放大电路原理简单，多采用全桥/半桥驱动，一般采用MOS管或功率模块。

背光板的检修首先要确保电源部分工作正常。即待机电源3.3V或5V，12V,24V ，PFC电路工作正常，才可以检修背光系统的检修。

检修时可以去掉电源板到主板的排线，把待机电压5V分别与STB(待机控制)BRI(调光)和BL-ON(背光控制)3个脚连接在一起,正常时背光板应该是能点亮的，这一步可以判断是主板问题还是电源板的问题。

如果背光灯管根本就不亮说明没有脉冲信号加到背光逆变器上。

我们检修背光电路时可以把背光系统看作成一个行扫电路来检修。

背光控制芯片有一个特性，在芯片刚上电2秒钟左右是不受任何反馈引脚控制保护的，是有脉冲输出的，在启动后得到其检测引脚的正常反馈信号后才会进入正常的工作状态。如果在启动后没有得到反馈信号或是不正常的反馈信号，芯片就会进入保护状态停止输出激励信号。

我们正好利用此特性首先在上电时先检测背光控制IC的脉冲输出脚，看其在上电时有无电压输出，有条件的可以用示波器测该输出脚的信号波形，也可以用万用表的交流电压档测有无脉冲输出。

我们根据此处的电压值判断故障点是在以背光控制芯片为核心的电路，还是在后级电路。(需注意芯片保护后需断电后再启动后才会有2秒钟左右的输出)

如果有信号输出，可以判断故障在后级驱动部分。

否则故障在背光芯片控制部分。

我们可以测量其后级的激励变压器输出端是否有交流激励信号输出(因为背光电路的工作频率在56KHZ左右超出了我们普通万用表的频率响应所以没有准确的电压值，数字表一般为~30伏左右，机械表在~10伏左右。需强调一点不管电压值为多少2个绕组获得电压值肯定一样，否则就是有问题)

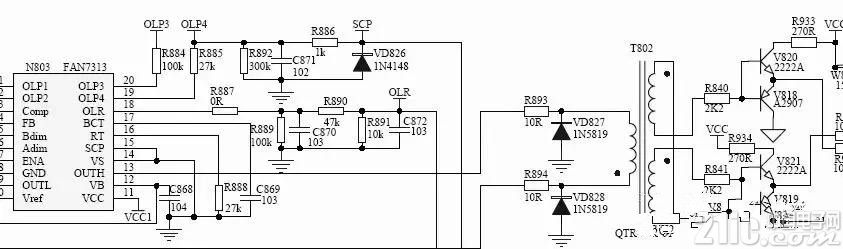

激励形式不一样，但其检修原理相同下边是其几种常用电路切图：

当其激励变压器输出脉冲正常后我们就继续向后级一步一步的测量直到找到脉冲的短路点。

上述检修过程就是检修背光电路开机后根本不亮的一个快速有效的检修方法。

注意事项：

在测量脉冲信号时请先将万用表的测试表笔先放到要测量的位置后再开机，以防止万用表的内阻影响到后级的正常工作状态造成不必要的损失，或是直接先断开末级推动管的供电。

背光板维修案例

故障一 ： 某一只背光灯损坏(或断裂)

故障现象：开机瞬间可以看到屏幕有启动发光的动作，有时能看到一条暗带，但随之又熄灭，熄灭后，液晶屏对着光线可以看到暗的图像，声音正常。

故障分析：当某一只背光灯管断路时，其对应的灯管断路的检测电路将取样信号送到振荡控制集成电路的背光灯管断路检测输入端，内部保护控制电路经过保护延时后切断激励信号输出。这就是开机瞬间可以看到屏幕有发光动作，但随之熄灭的原因。启动发光是因为其它背光灯管正常点亮;随之熄灭时是因该只断路背光灯管对应的保护电路动作保护，背光板被关闭输出造成。

处理方法：针对这种开机闪亮一次又熄灭的现象，要最终确认故障，可将振荡控制IC的背光灯管断路检测输入端(一般是OLP)的电压提高到2V以上，目的是解除背光灯管断路保护控制，也有的IC把此脚电压降低取消保护，其他灯管全部点亮，二这只损坏的背光灯管的区域是略暗的。

这是一个应急的维修方法，因为这种情况需要更换液晶屏处理，如果不更换液晶屏就得更换背光灯管，而更换灯管的维修难度高，风险大。此时建议把整个液晶屏的亮度调整到大一些，由于液晶屏内部有导光板，损坏一只灯管对使用效果的影响不是很大。动手能力强的，如果断路的灯管位置在屏幕的中间，请把此灯管调换到屏幕最顶端的位置，这样正常收看时基本看不出。这样做，不会影响到电路安全，可以放心使用。

当一只灯管损坏时，因该灯管不导通，其两端没有电压降，对应的高压输出的过压保护电路回动作，这时，应将对应的升压变压器的输入电路断开，以防止过压保护动作。

有时某只灯管老化，其启动性能不好，表现为：启动慢、启动时间大于2S，甚至更长时间，超过背光控制IC设定延时保护时间，仍不能正常启动，保护控制电路判定背光灯管断路故障，也关闭激励信号输出。这种情况的处理方法同上。

故障二 ：背光不闪亮，背光板上的保险丝熔断

故障分析：保险丝熔断说明背光板有严重的过流、短路(轻度过流一般不会熔断保险丝)已经有元件短路损坏，此时不要贸然换一只保险丝通电开机，否则故障会进一步扩大，甚至影响到整机的其他电路的安全。

这种故障是功率放大电路的元件，MOS管或互补MOS模块出现击穿、短路，这是造成这种故障的最主要的原因。

检修此类故障时，应该先仔细观察电路板，特别是MOS管、MOS管驱动模块上有没有颜色变黄、开裂异常情况，一般背光板上有几组相同的驱动电路，可以对比外观发现故障大致部位。这种情况更换同型号的驱动MOS管或驱动MOS模块即可，如果没有相同型号的，可以选择参数基本相同的，特别是导通电阻相近的代换，以保持电桥背臂的平衡。

有时，背光板保险丝熔断，功率模块击穿短路，但功率模块的外表颜色没有任何变化，这是就要用万用表的电阻档进行检测，在背光板不通电的情况下，分别对比检测每只功率模块各脚对地电阻值，如果有明显阻值偏低的那只模块，即可发现其有故障。

其他元件损坏，一般不会引起保险丝的熔断。

处理方法：对于背光不亮、保险丝熔断的背光板，检查到功率模块损坏并更换后，可以通电观察液晶屏的亮度，并注意观察背光板是否有过热、冒烟的现象;否则，还应该检查升压变压器本身是否短路，因为升压变压器短路或局部短路最终也会造成功率模块击穿、短路。

如果是升压变压器损坏，因为背光板有两种，一种采用一个升压变压器的背光板，采用EEFL灯管;或者采用平衡电感方法，保证CCFL灯管并联驱动。这种变压器由于体积大，制作工艺、绝缘性能都可以保证，一般不易损坏。

另一种是采用多个升压变压器支持多只CCFL灯管的背光板，一个变压器负责一只灯管，16只灯管就需要16个变压器，目前发现这种变压器损坏的比例较高。如果损坏，必须用同型号的升压变压器更换，如果没有，应急的处理办法把故障升压变压器，的初级断开，其对应的那只背光灯管就不工作了，同时还要解除背光板上的背光灯管断路保护，以保证其它灯管的工作不收影响。待以后有件是，再恢复原状。

故障三：背光不亮，保险丝完好

故障分析：这类故障涉及的范围比较大，应该首先检查背光板的供电、控制接口端的直流供电、背光开关信号、以及亮度控制电平是否正常，确认没有问题才考虑对背光板的检修，一般背光板其供电、控制接口等插座上都明确标注了各引脚的作用，逐个脚检测即可判断故障部位。

其次，要确认振荡控制集成电路的VCC供电及使能端(ENA)启动电压、功率放大电路的供电(12V 或24V)是否正常，如果正常就要考虑目前是否处于保护状态，实际维修中，发现背光控制IC损坏的案例极其少见，多为保护检测电路的问题。

处理方法：在维修背光不亮、保险丝完好的故障时，最有效的判断方法就是解除保护控制功能，这是因为此类故障一般是背光板的某部分有故障，从而启动了保护控制电路，进而切断激励信号的输出，造成无光的现象。

不同型号的振荡控制集成电路，其过压保护 (OVPCLAMP)的门限电平也略为 不同，一般为2-3V，一般情况下过压保护端为低电平时正常工作，超过门限电平时进入过压保护状态，如果要解除过压保护控制，直接把过压保护端口接地即可。

背光灯管断路保护端口OLP，一般是低电平保护，高电平1.5V时正常工作，如果要解除背光灯管断路保护，只要给这个引脚加一个高于起控阀值的电平即可

在解除背光灯管断路保护的同时，也必须把过压保护电路、输出电流检测反馈电路同时解除，所有的保护解除后，通电观察背光板有没有冒烟、打火的现象，并做好随时关电源的准备，关闭电源后，用手触摸背光板上的驱动输出的元器件，有没有明显的温升、发烫的情况，如果温度过高，故障就在此支路，故障修复后，过压、过流检测反馈电路应该恢复到原来的状态，灯管断路保护就不必恢复了，对电路没有任何影响。

在维修背光板中，故障较多的部位是功率放大模块(MOS管)和高压变压器，这两部分也是背光板上重复电路最多的部位。

注意：在背光板已经通电工作后，不要用万用表或示波器测量其高压输出端，这样会造成 “拉弧”

在用示波器测量时，在高压输出未接背光灯管的情况下，串联谐振输出电路处于开路状态，测得的波形必定不是正弦波。
