有关直流电源或交流电源对LED驱动的设计方案

在反激转换器方面，根据输出功率的不同，可以采用安森美半导体的不同反激转换器。例如，安森美半导体的NCP1013适合于功率高达5 W(电流为350 mA、700 mA或1 A)的紧凑型设计应用，NCP1014/1028可以提供高达8 W的连续输出功率，而NCP1351则适合于大于15 W的较大功率通用应用。

在采用交流离线电源为LED供电的应用中，涉及到众多不同的应用场合，如电子镇流器、荧光灯替代、交通信号灯、LED灯泡、街道和停车照明、建筑物照明、障碍灯和标志等。在这些从交流主电源驱动大功率LED的应用中，有两种常见的电源转换技术，即在需要电流隔离(galvanic isolation)时使用反激转换器，或在不需要隔离时使用较为简单的降压拓扑结构。

以NCP1014/1028为例，这是安森美半导体推出的离线式PWM开关稳压器，具有集成的700 V高压MOSFET，均采用350 mA/22 Vdc变压器设计及700 mA/17 Vdc配置，输入电压范围为90至265 Vac，具有输出开路电压钳位、采用频率抖动减少电磁干扰(EMI)信号以及内置热关闭保护等特性，适合于LED镇流器、建筑物照明、显示器背光、标志和通道照明及作业灯等应用。NCP1014/1028的应用设计示意图如下面的图1所示。值得一提的是，这设计具有开路输出保护功能，会在开路时将输出钳位至24 V电压。在这设计中，电流和开路电压能够通过简单地改变电阻/齐纳二极管组合来调整。值得一提的是，如果针对230 Vac交流线路使用另一种可选变压器，则NCP1014能够提供高达19 W的功率，NCP1028能够提供高达25 W的功率。

图1：安森美半导体离线式第二代LED驱动器NCP1014/1028的应用示意图。

在照明应用中，如果输出功率要求高于25 W，LED驱动器则面临着功率因数校正(PFC)的问题。例如，欧盟的国际电工委员会(IEC)针对照明(功率大于25 W)的要求中具有针对总谐波失真(THD)的规定。而在美国，能源部“能源之星”项目固态照明标准中对PFC带有强制性要求(而无论是何种功率等级)，即针对住宅应用部分要求功率因数高于0.7，而针对商业应用部分要求功率因数高于0.9。这标准属于自愿遵守的标准，并非强制性要求，但有些应用可能需要良好的功率因数。例如，公营事业机构将推动LED的大规模应用，应用在公用设施级别的LED可望拥有较高功率因数;而且公营事业机构拥有或提供LED街灯服务时，LED是否具有较高功率因数(通常大于0.95)取决于公营事业机构的意愿，如果他们愿意，则相应的LED驱动解决方案必须满足这方面的要求。

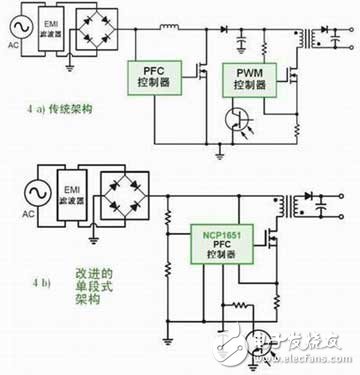

图2：需要PFC的LED驱动应用中不同架构对比。

在这类可能需要采用PFC控制器的应用中，传统的解决方案是PFC控制器+PWM控制器的两段式方案。这种方案支持模块化，且认证简单，但在总体能效方面会有折衷，如假设交流-直流(AC-DC)段的能效为87%至90%，直流-直流(DC-DC)段能效为85%至90%，则总能效仅为74%至81%。随着LED技术的持续改进，这种架构预计将转化为更加优化、更高能效的方案。根据要求的不同，有多种可供选择的方案，如：PFC+非隔离降压、PFC+非隔离反激或半桥LLC、NCP1651/NCP1652单段式PFC方案。
