基于BCR450的驱动方案

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，Infineon公司的BCR450是一个LED驱动器IC，特别适合同外部功率晶体管一道驱动大于100mA的led。对于电流最高为85mA的应用，BCR450可以单独使用。可以利用一个外部感应电阻器对输出电流进行调节。下面小编带领大家来了解LED驱动器的相关知识。

利用外部信号可以开启或关闭该IC，也适用于通过PWM明暗来管理LED的亮度。精确的内部能带隙稳定了电路并在整个温度范围内提供稳定的电流。器件包含的附加功能可以保护LED免受过载、短路以及过电压的损害。还可以通过将LED与BCR450热耦合来保护LED免受热过载的侵害。

BCR450主要特性

? 感应电阻器具有低压降，典型值为0.15V

? 高输出电流精度

? 工作电压为8V到27V

? 过电压保护

? 过温度限流和热关断功能

? 在标准单器件工作模式下可调节的恒定LED电流高达85mA

? 精确的内部能带隙确保了高输出电流精度

? 通过利用外部晶体管可支持最高2.5A的LED电流

? EN输入用于PWM LED亮度控制和开关控制

? 低待机电流

? 需要最低数量的外部组件，无需感应器

?超小型SC-74封装：2.9mm×2.5mm×1.1mm

图1 BCR450方框图

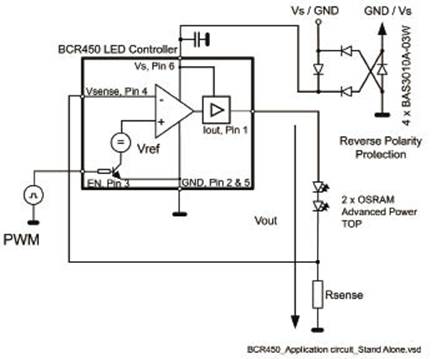

图2 BCR450在“单独使用”模式的应用电路

优势

? 由于具有高输出电流精度，可实现高水平的色彩控制

? 需要空间小

? 无电磁干扰

? 芯片和LED温度的主动热监控，具有限流功能，从而避免热过载

? 低成本器件

? 可调节输出水平，使成本和空间达到最优化

BCR450典型应用

? 通用照明

? 建筑物照明、医学照明和牙科照明

? 火车、飞机等交通工具的照明

? 闪光灯

? 通用恒流源

? 用于定位和导航的信号和标记照明

? 工业应用中的LED控制器，不满足AECQ-100要求

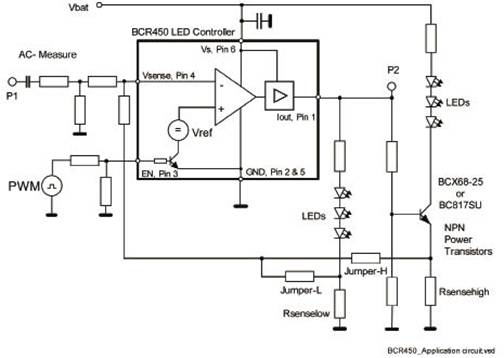

图3 BCR450评估板电路图

BCR450评估版

该评估版用于在低电流LED应用中作为单独使用器件以及在高电流、高亮度LED中附加外部升压晶体管的情况下，对BCR450进行测试。最多三个外部晶体管BCX68或者BC817SU，每个器件都可以被用在PCB上将热问题最小化。通过对电阻器进行设定，可以选择串联的3个LED用于高电流模式，或者用于低电流应用。通过每次测量时布线所提供的跳线，可以提供专门的感应电压。额外的测试电路用于测量AC特性，ENABLE输入用于连接一个PWM信号。PCB采用双面FR4制造，基板厚度为1.0mm。以上就是小编整理的关于LED驱动器的相关知识，小编能力有限，但是在每次设计之后会继续分享设计感受。
