不同的LED开关电源控制

现在大街上随吃可见的LED显示屏，还有装饰用的LED彩灯以及LED车灯，处处可见LED灯的身影，LED已经融入到生活中的每一个角落。目前市面上常见的LED开关电源产品，其控制方式主要有PWM电压控制和电流控制两种。对于新人工程师来说，只有掌握了开关电源控制方式的相关知识，才能更好的进行产品设计和研发工作。本文将会对两种常见的开关电源控制方式进行详细讲解。

首先来看PWM电压控制方式。PWM电压控制型的LED开关电源与电流控制型的开关电源有很大不同，电流控制型的开关电源采用的是双环控制系统，能够让开关电源的电压调整率、负载调整率和瞬态响应特性都有所提高。而PWM电压控制型的LED电源则只对输出电压进行采样，实行闭环控制。这种控制方式属电压控制型，是一种单环控制系统。

在应用的过程中，采用了PWM电压控制方式的LED开关电源，其工作原理如下图图1所示。可以看到，在图1所展示的电路系统中，电源输出电压Vo与参考电压Vref比较、放大后得到误差电压信号Ve，再与斜坡电压比较后，PWM比较器输出一定占空比的系列脉冲。

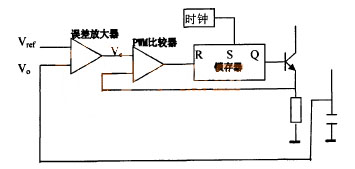

图1 LED开关电源PWM恒压控制原理图

接下来再来看一下LED开关电源的另一种常见在控制方式，即电流控制方式。这一技术是在电压控制型的基础上增加了一个电流反馈环节，就是在PWM比较器的输入端将电流采样信号与误差放大器的输出信号进行比较，以此来控制脉冲的占空比。其工作原理可以总结为：采用恒频时钟脉冲置位锁存器输出脉冲，驱动功率管导通，电源回路中的电流脉冲逐渐增大，当电流在采样电阻Rs上的幅度达到Ve时，PWM比较器的状态发生翻转，锁存器复位，驱动信号撤销，功率管截止。这样逐个监测和调节电流脉冲，就可达到控制电源输出的目的。电流控制的工作原理示意图如下图图2所示：

图2 LED开关电源PWM恒流控制原理图

以上就是本文针对两种LED开关电源的控制方式，所进行的简单介绍和分析，希望能通过本文的分享，对各位新人工程师的学习和设计工作提供一些帮助。以上就是LED技术的相关知识，相信随着科学技术的发展，未来的LED灯回越来越高效，使用寿命也会由很大的提升，为我们带来更大便利。
