如何制作LED显示屏?

繁华的城市离不开LED灯的装饰，相信大家都见过LED，它的身影已经出现在了我们的生活的各个地方，也照亮着我们的生活。LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。

LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。技术不断进步，价格不断降低，组装和维护更加简单。小型的LED条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。应用也非常广泛：新媒体，新效果，新业务 LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。极大地提高了室内装饰的档次，有着良好的视觉效果。由于LED条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。掌握LED技术，可以提高室内装饰的技术含量，扩展业务。

LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。广泛应用到排队系统，报站系统，饮水机等。LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。

制作LED显示屏，首先要了解下组成元件： 单元板，电源，控制卡，连线，开关电源和LED条屏控制卡 。

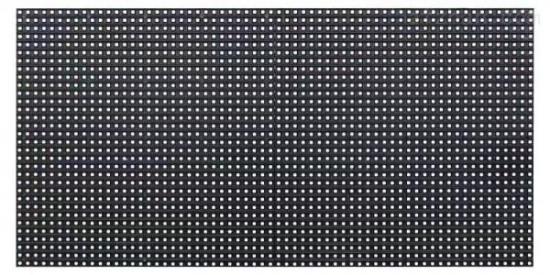

单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。单元板由LED模块，驱动芯片和PCB电路板组成。LED模块，其实是由很多个LED发光点用树脂或者塑料封装起来点阵。 驱动芯片主要是74HC595 74HC245/244 74HC138 4953。 户内条屏 常用的单元板规格有： 参数：D=3.75;点距4.75mm 64点宽x16点高，1/16扫户内亮度。单红/红绿双色 参数解释： 发光直径：指的是发光点的直径D=3.75mm 发光点距离 4.75mm ----根据观看者的距离选择，户内一般选择4.75 单元板大小：64x16---最常用的单元板，最容易买到，价格也最便宜。 1/16扫：单元板的控制方式。 户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。颜色：单红，最常用，价格也最便宜。双色一般指红绿，价格高。 如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。

电源

电源一般使用的是开关电源，220V输入，5V直流输出。需要指出，由于LED显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。 推理出，128x16双色的屏幕全亮的时候，电流为8A。应该选择5V10A的开关电源。

控制卡

我们推荐使用低成本的条屏控制卡，可以控制1/16扫的256x16个点的双色屏幕，可以组装出最有成本优势的LED屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。

连线

分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，传输线用于连接控制卡和电脑。电源线，就是用来连接电源和控制卡，电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm(毫米)

配件制作

排线(数据线)制作 排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线，需要一个工具，就是特殊的钳子(图片)，可以大大提高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意一下，如果你制作16PIN(16线)的排线，需要购买16PIN的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，(注意线和头的平衡)，然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。排线帽很重要，可以有效保护排线，让排线更加结实，不要省。

电源分为220V电源线和5V电源线。220V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于5V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线(务必要红黑)。有条件的话，最好将线的两头装上金属件 。

RS232线制作 RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头和网线(可以在电脑城买到)。仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在DB9头。(这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断)。然后用万用表测量一下两头，是否导通。这里需要指出，DB9的头分公头和母头的。

计算机后面的属于母座，所以要买个公插对应。如果不明白请仔细观察一下你的PC。现在的笔记本一般没有串口，请购买一条USB转RS232串口的线。以上就是LED技术的相关知识，相信随着科学技术的发展，未来的LED灯回越来越高效，使用寿命也会由很大的提升，为我们带来更大便利。
