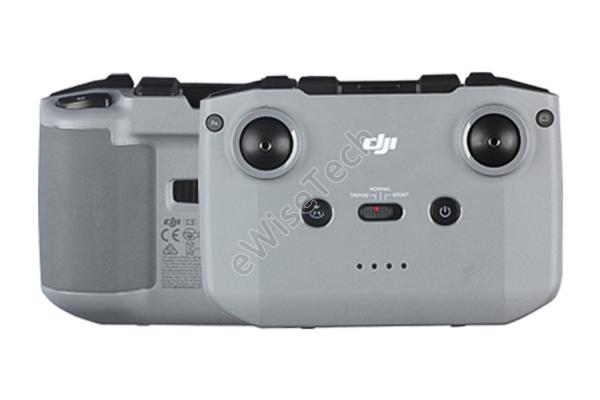

大疆Mavic Air2无人机配套遥控器拆解

前几天eWiseTech拆解了大疆Mavic Air2无人机，而无人机的遥控器也是无人机的一个主要配件。在无人机之后，工程师当然也不会放过款配套的遥控器啦。

今天，我们就来看看它的拆解吧。

拆解步骤

Mavic Air2遥控器采用螺丝加卡扣方式组装，以及四角的橡胶材料固定，正前方两块用于支撑手机，通过黏胶固定，粘性较强，拆解过程中容易被损坏。后两块橡胶中放着两个操纵杆，一样用黏胶固定，取下四个橡胶块和螺丝，用撬棍沿机身缝隙撬开，遥控器内部基本就呈现在我们眼前。

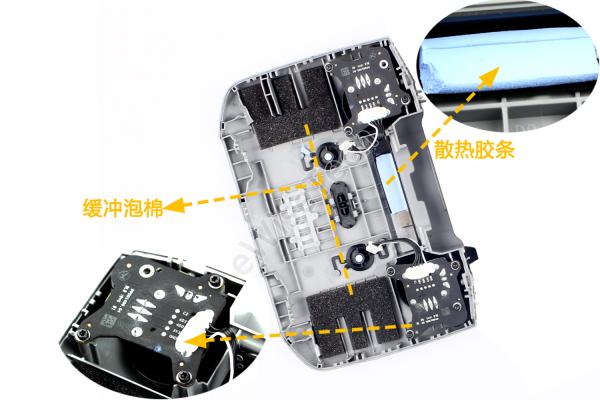

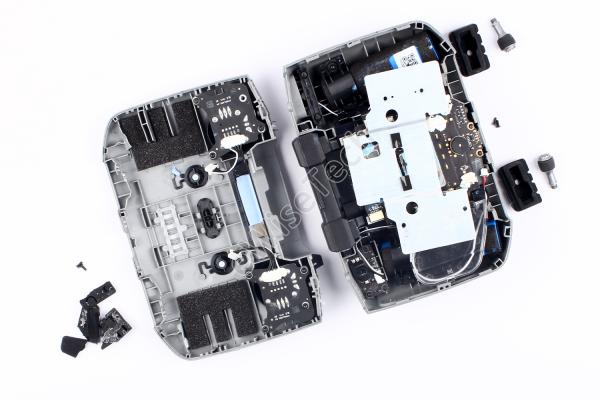

遥控器顶盖两侧的操控模组通过六颗六角螺丝固定，与主板通过插针式接口连接。导线有大量白色胶包裹。顶壳内侧有两块泡棉材料用来缓冲与底壳内组件间的空隙。还有一条蓝色散热胶条。

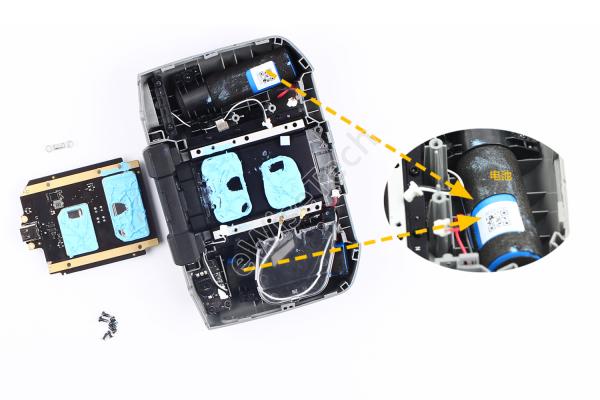

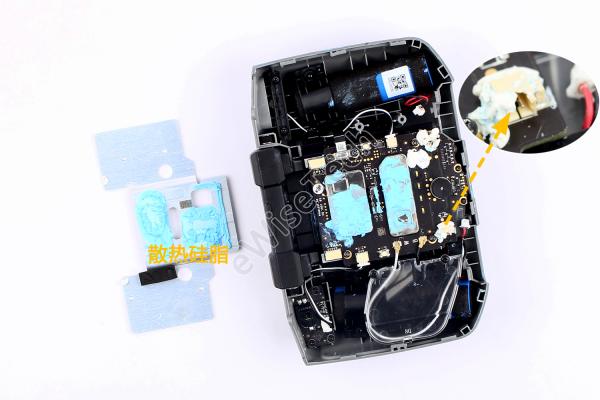

遥控器主板上有一块铝制散热片，散热片与主板之间有大量蓝色导热硅脂。两侧的锂电池同样用插针式接口连接主板，接口外有白胶覆盖用来绝缘。

主板通过螺丝固定，与手机支架模组之间同样使用了大面积蓝色导热硅脂，两侧的电池是18650型锂电池。

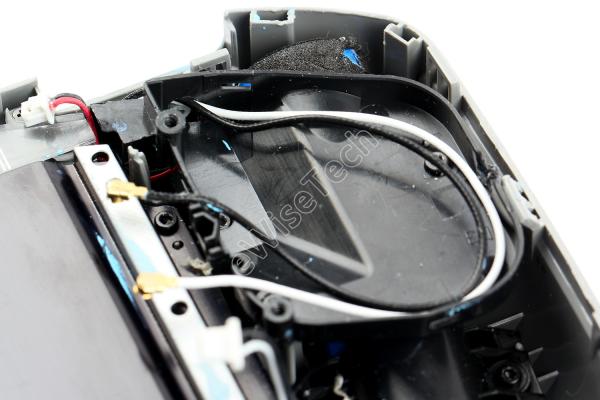

左侧电池上方的RF线集中在ABS塑料材质的小型集线盒中，盒子顶部为透明亚克力盖。由于同轴线通过侧边小孔连着支架天线，外部支架活动时，同轴线会有伸缩，同时也是固定与主板的连接不会松动。所以集线盒可以控制同轴线走向，防止缠绕。

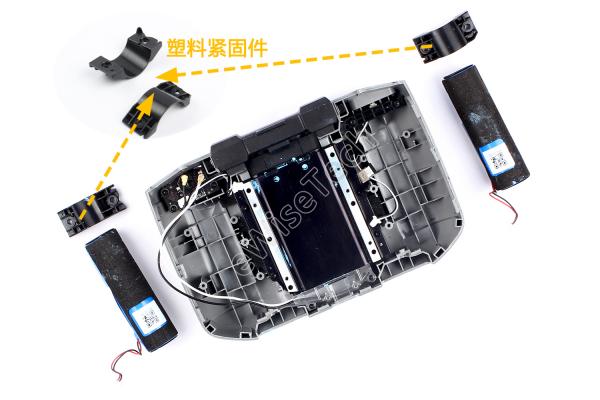

两颗3．7伏18650型锂电池通过两个塑料紧固件和螺丝固定在遥控器两侧，电池表面由泡棉覆盖，单颗电池大约为2600mAh。

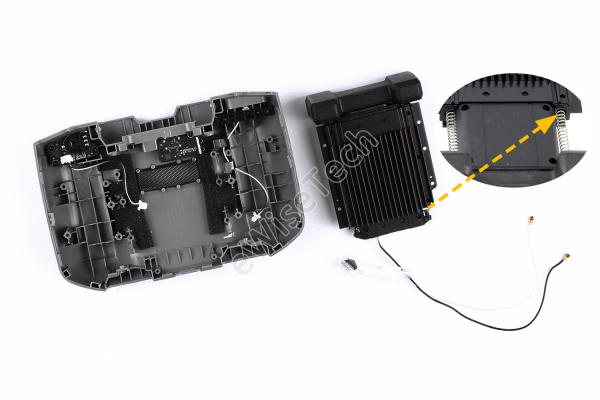

取下手机支架模块，整个模块外围是一个金属套筒，伸缩支架通过两条螺旋弹簧控制支架大小。

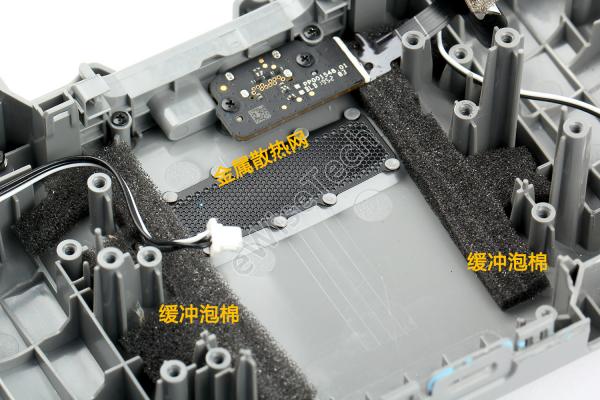

支架模组下面是金属散热网和两块缓冲泡棉。

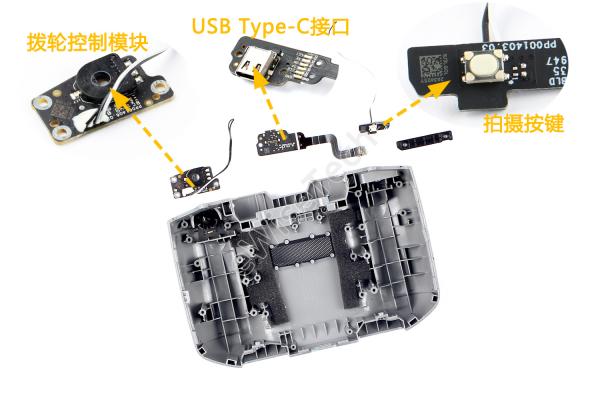

遥控器底壳内还有三个组件。正前方用来连接手机的USB Type－C接口组件；正前方右侧的拍摄按键主板；正前方左侧的拨轮控制模块。

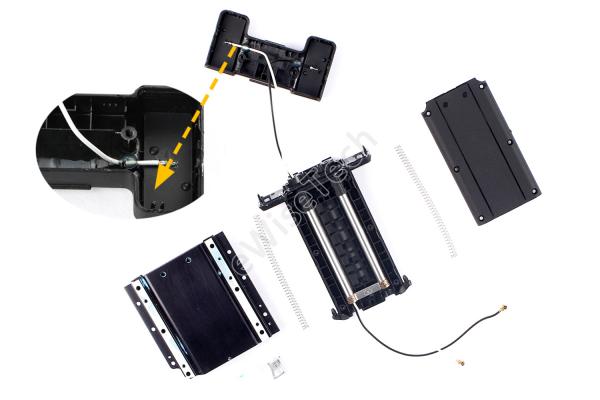

手机支架模块可以用撬棍撬开，塑料壳内有共四块PCB板天线，两条RF同轴线分别焊接在下方模块的两块主板上。

拆解总结

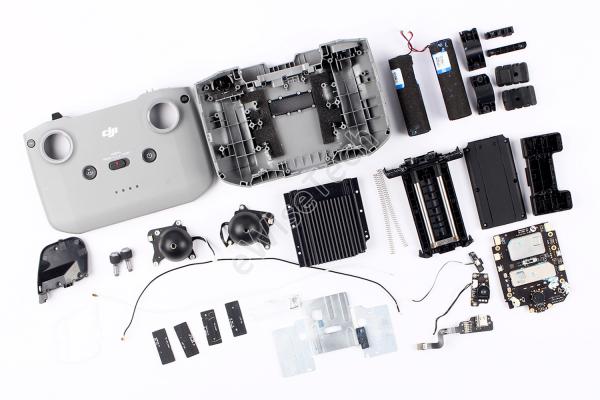

Mavic Air2遥控器内部多使用螺丝或卡扣固定部件，伸缩式天线一体化手机支架将原来位于遥控器下方的手机移到了手机上方，方便观察无人机飞行状态。遥控中使用的两颗18650锂电池，大大降低了整个遥控器的成本。

当然，最后还是要来看一下主板上的ic啦

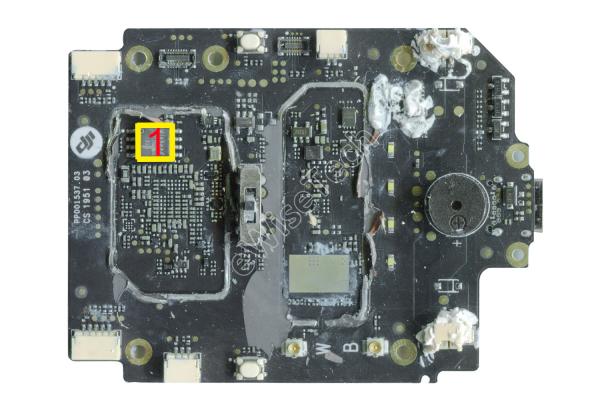

主板正面主要IC（下图）：

1．winbond － 128MB闪存芯片

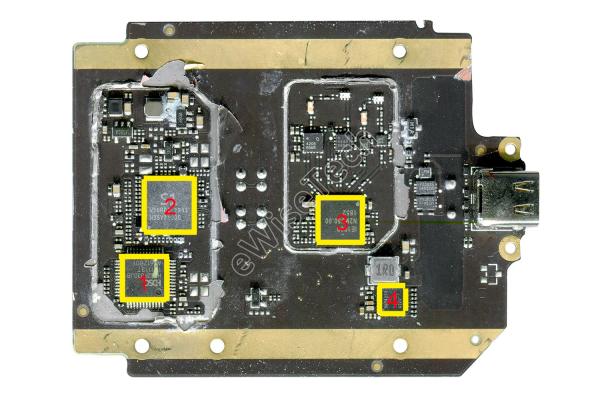

主板背面主要IC（下图）：

1．HDSC － 微控制器芯片

2．DJI－S1 － 数据同传系统芯片

3．ImaginationTechnologies － 双频WIFI方案芯片

4．TI － 充电芯片

遥控器的拆解到这就告一段落了，之前也已经发布了无人机的拆解。大疆也算是目前国内无人机的半壁江山，在影像表现和飞行性能都有着不错的表现。那是否有其他品牌的无人机你更感兴趣呢？欢迎给我们留言。
