基于可编程计数器741LS161的循环码计数器设计

    以可编程同步二进制加法计数器74LS161的状态输出量Q3Q2Q1Q0为基础定义循环码计数器的状态输出量，采用逻辑修改的方法进行改变计数规律的设计，可扩展专用集成电路的应用范围并简化循环码计数器的设计过程。

1 可编程同步二进制计数器74LS161的功能

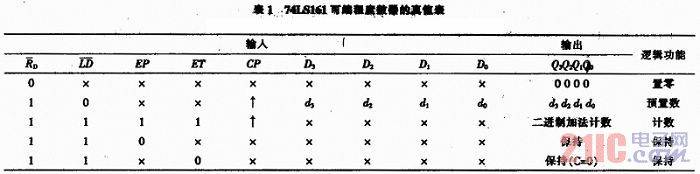

    4位MSI可编程同步二进制加法计数器74LS161的真值表如表1所示。其中，EP、ET为计数控制端，为预置数控制端，D3、D2、D1、D0为预置数输入端，为异步置零控制端，CP为计数脉冲输入端，Q3、Q2、Q1、Q0为状态输出端，C为进位输出端，“x”表示任意值。

    由表1可知，在条件下，74LS161可编程计数器由EP、ET及控制，具有计数、预置数和保持3种功能。

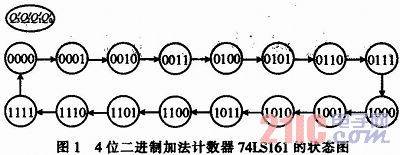

    当、EP=ET=1、时，74LS161可编程计数器在计数方式下工作的二进制加法计数状态图如图1所示。

2 基本原理及设计方法

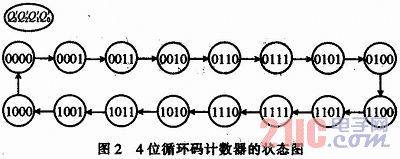

    设4位循环码计数器的状态输出量为…。状态图如图2所示。

    基于可编程计数器74LS161进行循环码计数器设计，用逻辑修改的方法修改已有计数器的计数规律为循环码，以74LS161已有的状态输出量Q3Q2Q1Q0为输入变量定义循环码计数器的状态输出量，函数关系为

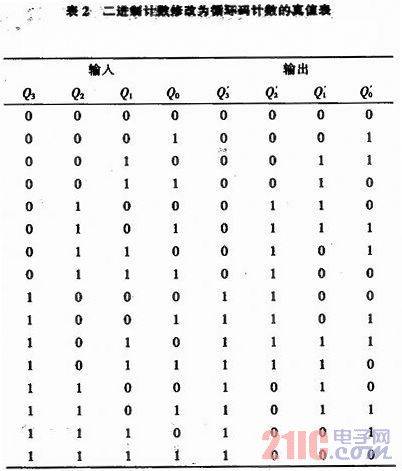

    逻辑修改的真值表如表2所示。[page]

[page]

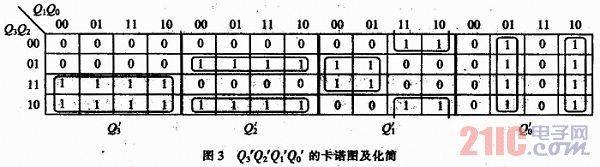

   由表2做出的卡诺图并化简如图3所示。由图3的最简逻辑表达式为

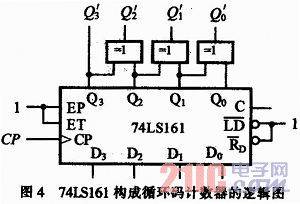

    由式(2)～式(5)画出逻辑图如图4所示。期中、EP=ET=1、使74LS161可编程计数器在计数方式下工作。

3 结束语
    基于可编程计数器74LS161的循环码计数器设计，提出了从现成的函数出发实现待求函数的采用MSI器件设计循环码计数器的方法，可扩展专用集成电路的应用范围并简化循环码计数的设计过程，具有实际应用意义。
