质量流量计在顺丁橡胶装置催化剂计量中的应用

原始设计的质量流量计为美国罗斯蒙特公司的质量流量计，在装置投产后一直指示不准确，而且指示波动大，严重影响了顺丁橡胶产品的合格率。为解决这一制约生产的难题，我们对存在的不合理因素进行了技术改进。

一、改进方案简介

以硼剂计量为例，硼剂计量的工艺流程如图1所示。由于质量流量计距计量泵出口过近（仅5m），计量泵的脉动输出严重影响质量流量计的计量准确度。另外，工艺管线和仪表的安装极不规范，没有做良好的固定，致使计量泵运行时的冲程脉动引起工艺管线和质量流量计的强烈振动，也严重影响了质量流量计的正常工作。

图1 硼剂计量工艺流程图

我们做了下列工作：

1.为了减小工艺管道和仪表的振动，对工艺管道进行了良好的固定。

2.在质量流量计入口侧加装一个缓冲罐，以降低流体的脉动流动，使流体保持匀速流动。

3.更换了1台量程和安装方式更适合于现场实际情 况的仪表——Endress+Hauser公司的promass63型A系列质量流量测量系统（以下简称“promass63型质量流量计”）。

二、promass63型质量流量计的功能特点

同其他的科里奥利质量流量计一样，promass63型质量流量计适用于液态食品、油品、酸碱溶液、油漆、气体等流体的测量，广泛应用于过程控制、能源和物料的贸易结算等方面。

promass63型质量流量计具有一些比较实用、先进的功能，如脉冲信号或电流信号输出、批量控制、双电流信号输出、通信等功能。

（1）脉冲信号或电流信号输出：将质量流量或体积流量值以脉冲或电流信号输出。

（2）双电流信号输出：可将流量、密度、温度等不同的两个信号值以电流信号的形式输出。

（3）批量控制：promass63型质量流量计具有批量控制功能。设置promass63型变送器中的计数器，使用promass63型变送器的两个输出继电器控制装置中的两位式开关阀，可在生产过程中完成一步或两步动作的批量控制。批量控制周期的启动和停止可以通过仪表自身的“批量功能”、HART接口、“RS-485”通信模式下的辅助输入等方式实现。

（4）通信功能：promass63型质量流量计除具有常规的电流输出功能外，还具有多种协议的通信功能，如HART、RackbusRS-485、PROFIBUS、FOUNDATIONFieldbus等。用户需要哪种通信协议，需在订购产品时标明。

（5）变送器面板操作：promass63型质量流量计的操作界面具有独特优点，即用户可以在变送器的面板上使用仅有的3个红外线感应键进行系统设置等操作。用户使用起来极为方便。

三、应用

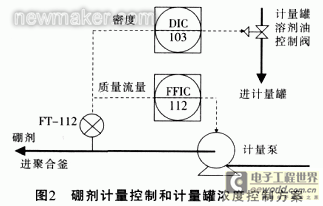

在大庆石化总厂化工厂顺丁橡胶装置中，硼剂的计量控制和计量罐浓度控制方案如图2所示。

在此应用中，选用promass63型质量流量计的A系列DN1传感器，该传感器的测量管管径为1mm，量程为（0~20）kg/h，正好适合此应用场合。

通过使用promass63型质量流量计的双电流输出功能，将质量流量和介质密度信号都送入DCS系统，分别控制计量泵的冲程速度和硼剂浓度的配比，使promass63型质量流量计的效能得到了充分的发挥。
