电力变压器直流电阻的快速测量方法----恒流源的设计与试验（三）

4.6.2恒流源的试验设计和试验数据

将组成恒流源的器件设计为一个模块，引出主电源与辅助电源的正负端子，测试恒流源的性能和得到其各种参数，设计实验电路如下

实验中主电源直流电压10V，辅助电源采用12V直流电源。

经分析和实验得出几点结论：

（1）恒流源工作在自身最大功率范围内，输出的电流不随负载的变化而变化。功率大小为P=VAK*IL，若外加电压使其功率超过最大值，恒流源器件就会失去恒流特性。其中VAK为A、K两端间电压，IL为回路输出电流，EAVAK+ RL×IL，VAK EA -RL×IL.VAK是恒流源模块阳极与阴极之间的电压，VAK≥0.5V就能工作，在最大功率范围内，外加电压与负载的变化不会影响其恒流特性。

（2）恒流源除需主电源EA外，还需要辅助电源VB，电压一般8~12V之间任意取值，但不能太低，过低不能正常工作。同时VB可以用作控制电源，它的通断可以控制主回路的电流的通断。[page]

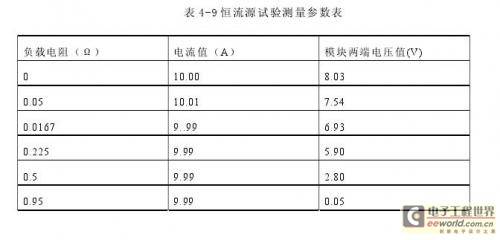

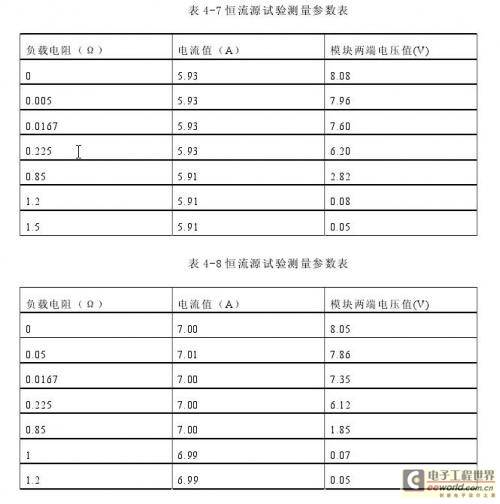

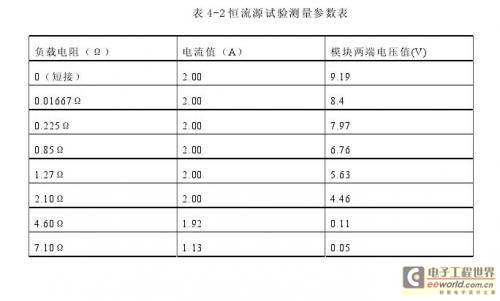

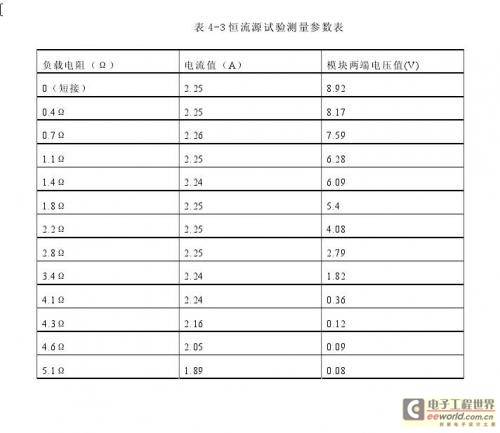

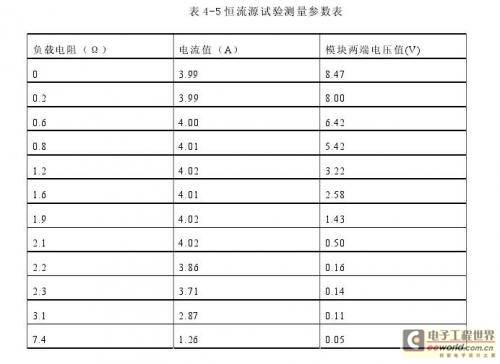

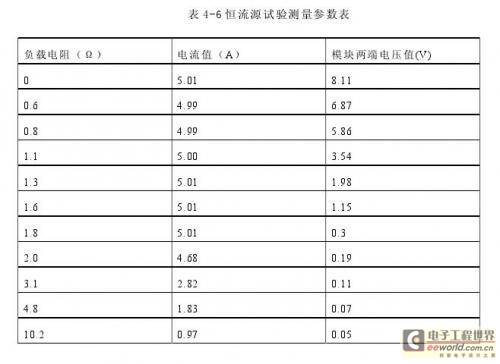

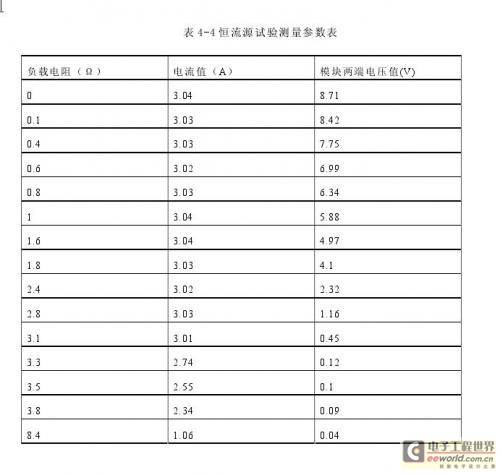

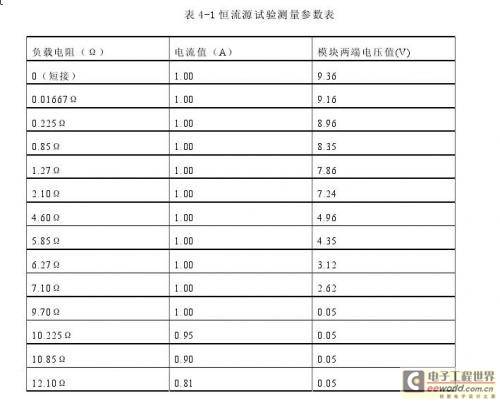

（3）经试验，，在不同稳定电流值、负载变化的条件下，恒流源的性能参数如下。

据以上数据分析：

（1）模块两端电压与负载上的电压之和都小于主电源电压10V，负载电阻为零（短接）时模块电压都明显与10V有一定差距。而且随恒定电流的数值增大，模块两端电压与负载上的电压之和呈减小的趋势，究其原因，推测是实验线路中导线的自身电阻引起的误差。

（2）用恒流源测量直流电阻，恒流值小时，测量电阻范围大，如1A时，测量范围0～10欧.当10A时却很小，最大只有1欧.但大容量的电力变压器直流电阻只有零点几欧或更小，这样此恒流源具有一定的使用价值。有如此限制的主要原因是电源电压只有10V，若采用较大电源则恒流源内部元件性能不稳定，且容易损坏。

实验过程中恒流源输出电流7A以上后，模块的功耗很大，所以温度很高，电流越大，这种现象更明显。为保护模块能正常工作和不被烧坏，需要较好的散热措施所以必须使用散热器，为提高其可靠性，最好不要采用电风扇降温。

经反复多次在不同时段（外界温度变化时）试验，所测得数据保持一致，十分稳定，器件可以使用。
