配页装订在线检测系统

来源:ck365发布时间:2019-09-1565浏览

配页装订在线检测系统主要应用于各类配页装订机上，实时自动监测每页的的正确性，通过识别每页的序列号、页号或其它标志图案是否与预先设定的相符合，保证装订过程中不会出现错页、重页、缺页等情况。

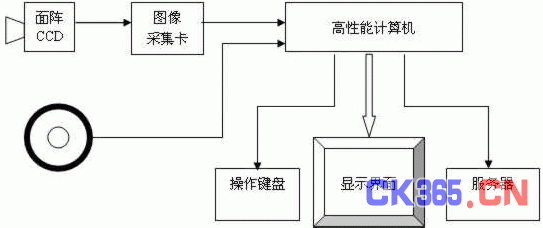

系统结果示意图

应用范围

该系统可以用于各种证件证书(房产证、存折、护照、学历证书等)装订过程的检测，对证书装订过程中的各种数据信息和质量信息进行控制和记录。保证了装配生产线所装配证书的注册号(表示证书的种类)是对的，序列号(表示证书的数字代码)是连续并正确的，不超过系统的预定范围。

它对于稳定产品质量、降低作废率、节省人力物力资源和杜绝有缺陷的产品出厂具有重要意义，并可在一定程度上减少安全隐患，避免数字差错。

产品特点

检测产品类型多种多样

系统提供了一个模板和管理数据库建立和修改功能，保证了系统能够为2000多种不同证件类型进行模板设计和修改，解决了证件装配数量小、种类多的问题。

自动适应配页生产过程

配页机的特点多个工位同时落产品，一个完整的产品是由多个工位一次落下的产品组成的。所以，同一时刻系统检测的产品都不是同一完整产品的。检测系统自动适应了该过程。

同时，在配页机生产过程中，还会出现双张、空张以及自动空张等现象。这些现象都是与正常的配页状态相矛盾的。检测系统针对这些特殊情况，制定了针对性的解决方案，大大降低了误报。

操作简单灵活

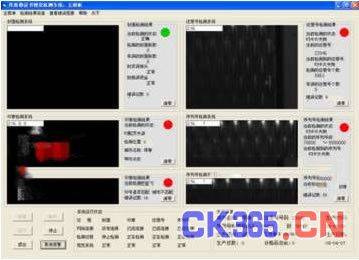

系统具有全中文、图形化的操作界面，最大限度地将检测信息和提示帮助信息显示在屏幕上，便于学习掌握，没有计算机背景知识的人员经短期培训即可胜任系统操作。

网络化以及强大的数据库功能

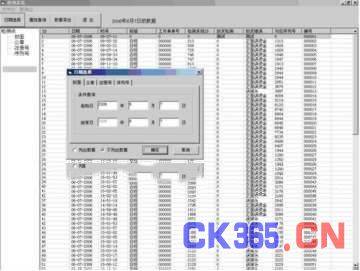

系统自身形成一个独立的局域网，并建立了产品质量管理数据库，强大的数据检索和统计功能可随时输出所需要的信息。

性能指标

可在装订机上运行，在线检测配页机上生产的各种产品

废品漏检率为零，检测速度可以满足正常的生产

系统检测到质量问题时，能发出报警信号，指出出错位置并立即控制停机

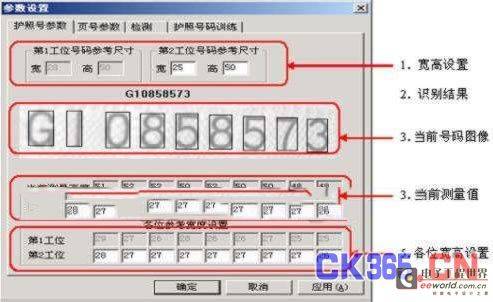

检查出的所有错号对应的图像能够存储和查看;可进行人机交互参数设置，设定参数修改权限，方便使用和系统维护

系统有自学习功能，且学习过程操作简单

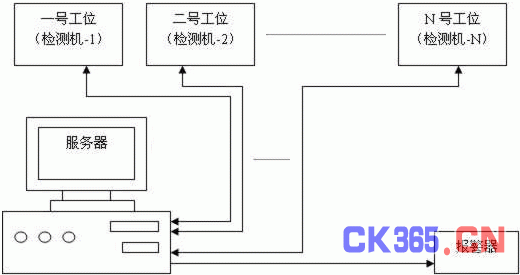

系统具有局域网连网功能

应用案例

护照号码及页码在线检测系统

护照作为重要的身份证件，在国际交流中起着非常重要的作用，护照的质量代表着国家的形象。所以，彻底杜绝护照在印刷和装订过程中的质量隐患，确保护照质量是非常重要的，这不仅是护照使用部门的要求，也是护照生产单位赖以生存的根本。在线检测系统的任务就是在护照装订过程中，检测每一页上的护照号码及页号，如果出现一本护照中某页的护照号码或页号不对时，则报警并及时控制停机，确保装订后的护照100%地合格。

主要的错误类型有：护照号码错、页号错、全错、胶印残缺、多张以及空张。

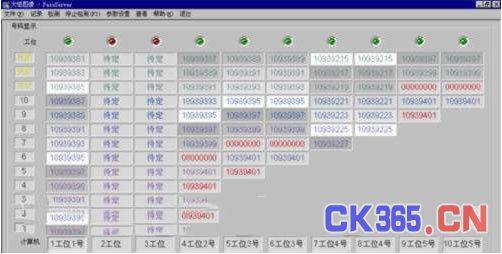

检测系统服务器界面(初始状态)
