如何利用KPCI-3130系列模拟输出卡进行系统测试

当前，电子界正在逐渐脱离传统的测试和测量哲学，而转向更加混合的方法。几年前，如果要求生成或测量极其精确的数据点，除了台式仪器，几乎没有可用的解决方案。不过，随着电子元器件的持续进展，现在已经可以制作高精密电压源和高分辨率A/D(模拟/数字)和D/A（数字/模拟）硬件，因此推出了许多种新的解决方案。

利用KPCI-3130系列模拟输出源板，可以生成具有仪器质量的模拟电压。KPCI-3130是专为PCI总线标准而设计的，能够提供各种特性组合，这些特性是基于PC的插件模拟输出硬件所不具备的。KPCI-3130具有两个最独特的特征，即4线遥感特性和4象限源/阱操作。在下面的测试实例中将说明这些特性的功能。

4线遥感测试说明

同标准的模拟输出硬件相比，4线遥感操作能力可以提供更多的优势。当通过较长距离生成控制信号时，这个特性至关重要。由于线缆电阻、互连以及终端等原因，可能产生较大的压降；因此，控制的输出值可能不是施加到待测器件(DUT)的电压。

有了4线遥感功能，就可以将传感器探头直接连接到待测器件(DUT)输入端。这些高低压检测连接，允许KPCI-3130测量（检测）待测器件(DUT)的实际电压。接着，可以在用户知晓情况下，自动调节模拟输出，确保不论线缆长度和互连损耗如何，都能提供所需的电压。

4线遥感测试程序

在这个测试中，通过KPCI-3130对已知电压电平进行编程，并利用几根不同长度的线缆，将电压连接至待测器件(DUT)。利用ExceLINX™ (吉时利推出的Excel插件)对输出电压进行编程，并通过吉时利2700型万用表/数据采集系统（设置为4线欧姆模式）对线缆电阻进行测量。为了便于比较，还通过非遥感模式（通常指2线模式）对待测器件(DUT)电压进行测量。

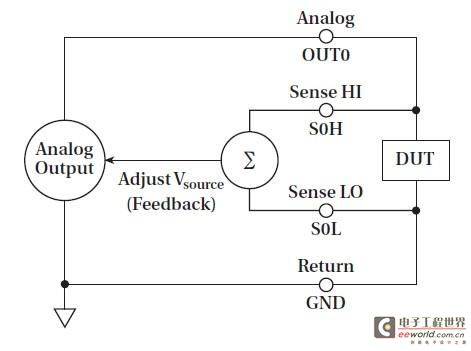

在2线模式下，负载将连接至模拟输出端，如图1所示。OUT0和GND信号将分别与引脚1和引脚19连接，S0H和S0L信号将分别与引脚2和引脚20连接。

图1. 传统的2线模拟输出连接

图2. 具有4线遥感的模拟输出

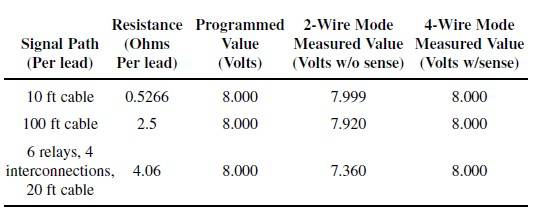

利用KPCI-3130源板特性和2700型万用表/数据采集系统，可以得到以下数据：
