DigRF 协议层测试方法

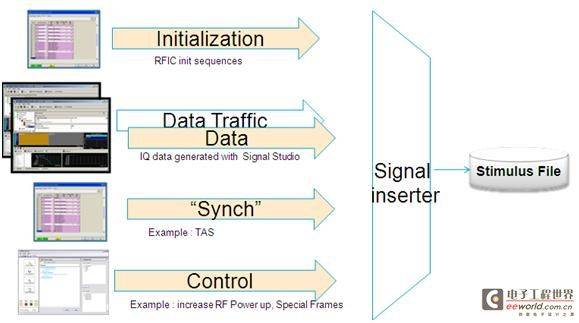

    训练器模块用于在BB-IC或RF-IC的开发阶段产生DigRF的数据流和被测芯片进行交互。N5343A可以把各种来源(包括Agilent的Signal Studio 和ADS软件) 的数字 IQ 数据加载进来，并封装到符合DigRF v3 或v4 标准的数据包中。另外根据用户的规定，控制包也可以插入到数据包流量中，并同时在波形中循环，基于这一特性，工程师在测试中也可以调整不同的配置参数，比如设置射频放大器的增益等。

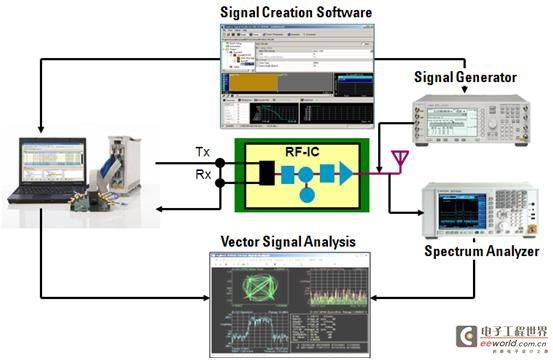

    N5344A 分析模块能够捕获被测件的流量。使用信号提取工具，可识别数据包并从中自动提取数字IQ 数据。通过在主机控制器上运行的89601 矢量信号分析工具对数字IQ数据进行分析。这些功能使用户能够对比特级至复杂IQ 调制的信号进行深入分析，并验证数字IQ是否被正确地转换为DigRF格式，从而使射频和数字工程师能够迅速验证RF-IC 和解决交叉域问题。
