如何最大程度地减少电源测量中的噪声

　　先去掉探头的外套，暴露出探头尖。在尖端与地线环之间有一个短的距离。你要在两种插座中选一个：一种是弯角(或水平的)插座，一种是垂直插座，类似于图1。将插座的中心脚焊到电源的输出端，其它脚焊至电源的回线。两个插座之间焊接一个0.1μF的表面安装型堆叠式瓷片电容。这个步骤将探头带宽限制在大约5MHz，进一步降低了高频噪声，而让较低频率的纹波通过。图2给出了完整的连接板，图3是电路板的一个逻辑图。将探头尖端插入插座，测量纹波。于是就能得到一个没有尖峰或其它噪声的纹波测量结果。

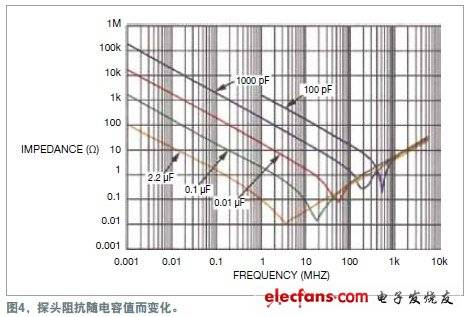

　　电容应采用多层堆叠式的瓷片电容，因为它能更好地去耦高频噪声。电解电容、纸电容以及塑料薄膜电容都有两片金属箔。金属箔由一片电介质分隔开，这三部分构成一个卷状物。这种结构有自身的电感;因此，当频率高于数兆赫兹时，它更类似于一只电感，而不是电容。图4显示了各种堆叠式瓷片电容值对电源的阻抗。
