带频率响应补偿的MEMS振动分析仪

　　电路功能与优势

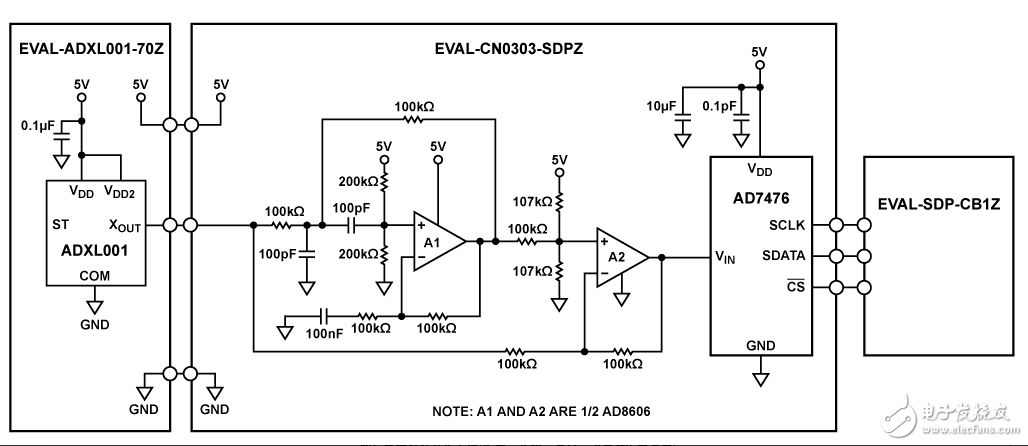

　　图1所示电路是一款高线性度、低噪声、宽带宽振动检测解决方案。该方案适用于要求具有宽动态范围（±70 g、±250g 或±500g）以及平坦频率响应（从直流到22kHz）的应用。

　　该电路提供适合进行轴承分析、引擎监控以及振动检测的低功耗解决方案。

　　享有ADI专利的第五代iMEMs®工艺让ADXL001加速度计拥有从±70g扩展至±500g的扩展动态范围，且带宽为22kHz。

　　AD8606是一款精密、低噪声、双通道运算放大器，用于创建模拟双二阶滤波器，可使加速度计的输出频率响应较为平和。

　　ADXL001输出电压经低功耗、单通道12位SAR ADC AD7476 转换为数字字。

　　应用：

　　过程控制与工业自动化

　　现场仪器仪表和智能发送器

　　汽车应用

　　电机控制

　　电子测试和测量

　　航空电子

　　楼宇控制和自动化
