钳形表测电压使用方法_钳形表上的符号图解

     　钳形电流表在一般情况下它是测量交流电流的专用电工仪表，钳形电流表的使用方法简单，一般用于不断开电路测量电流的场合，是电工常用的测量工具。

　　现在的数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等，下文我们将解答如何使用钳形表来测电压。

　　一：钳型表测电压使用方法

　　使用钳型表测量交流电压的方法

　　1、将红表笔插入“VΩHz”插孔，黑表笔插入“COM”插孔。

　　2、将功能量程开关置于交流电压档，并将表笔连接到被测的电源或负载上

　　3、从显示器上读取测量结果。

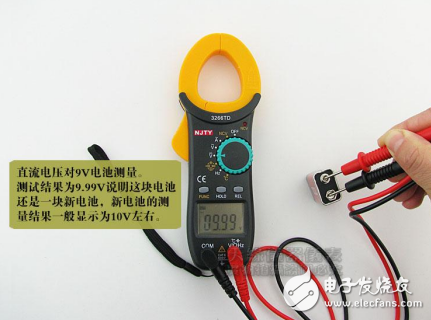

　　使用钳型表测量直流电压的方法

　　1、将红表笔插入“VΩHz”插孔，黑表笔插入“COM”插孔。

　　2、将功能量程开关置于直流电压档，并将表笔连接到被测的电源或负载上，红表笔所接端的极性将同时显示在显示器上。

　　3、从显示器上读取测量结果。

　　二：钳型表测电压使用方法---注意事项

　　在测量电压前首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。

　　在测量高电压时，要避免触电，最大允许输入DC1000V的电压。

　　不要在测量过程中切换量程挡。

　　请将量程开关设置为OFF 以外的位置。如果显示清晰并没有出现BATT标志，表明电池正常。若显示不清晰或显示BATT标志，更换新电池。

　　注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险。

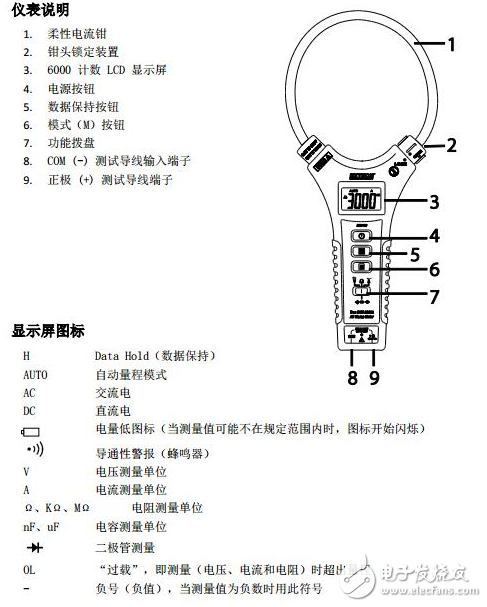

　　三：钳形表测电压使用方法----钳型表上符号图解

　　1、VΩHz是测量电压电阻的插孔，一般插入红表笔

　　2、COM是各个档位公共测试孔，一般插入黑表笔

　　3.部分钳形表还带有一个闪电符号的孔，那是测探火线的孔，即把红表笔插入该孔，黑表笔不予万用表相接，拨动转盘道闪电符号档位，用红表笔就可以测量带电体了。
