指针万用表修理方法

来源:elecfans发布时间:2019-09-15171浏览

　　指针万用表功能原理

　　指针万用表是一种多功能、多量程的便携式检测工具，它是从事电气设备维修、家用电器维修工作者们经常使用的检测仪表。指针万用表又称为模拟万用表。它主要由表针刻度盘、功能旋钮、表头校正钮、零欧姆调节旋钮、表笔插孔、表笔等构成。

　　指针式万用表关键部位是表头，它由一个带有整流器的“磁电式”仪表。可以用来测量交流电压、直流电压、直流电流、电阻器、晶体管放大倍数。还有指针式万用表附加一些功能，可以测量交流电流、电感、电容、音频电平（输出）等等。指针式万用表的性能好坏主要以表头的灵敏度来表示。灵敏度是以测量电压时每伏若千欧（Ω/V）来衡量的。灵敏度越高，表示测量仪表对被测电路的影响越小，测量的误差（不包含仪表表头本身的误差）也越小。一般较好的指针式万用表表头的灵敏度在10000~20000Ω/v（MF47型）。

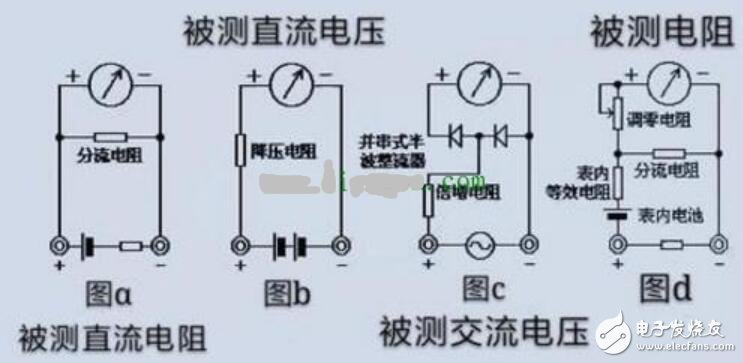

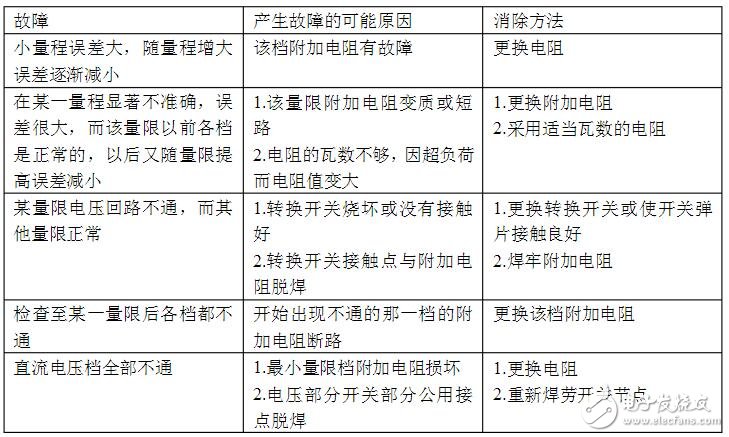

　　指针式万用表表头是一个只有uA级的电流表头，它在测量交流电压、直流电压时，根据不同的量程，在电路中串联了大小不同电阻值的电阻，以确保表头的安全，不至于串联电流过大而使得表头被烧坏。

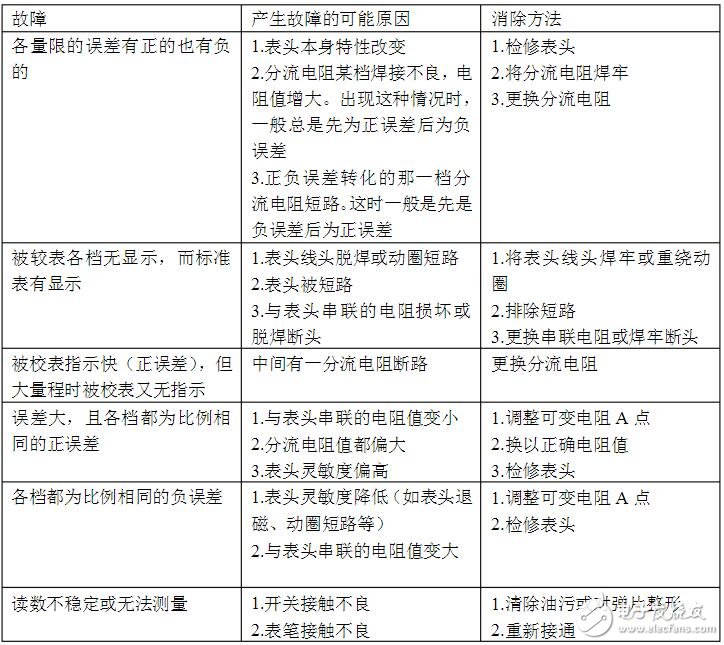

　　它在测量直流电流的时候，也是根据不同的档位，并联了不同电阻值的电阻，这样在并联电阻的两端的电压降，必须满足满量程的指示，又不至于万用表表头过流。测量直流电流时，通过并联电阻分流，根据分流后的指示电流计算得到的电流值。

　　它在测量被测电阻器的电阻值时候是根据全。电路欧姆定律的公式。这样就要求万用表内部附加一只1.5v干电池和一块9v的高压叠层池。而1.5v的干电池，→主要用于欧姆档1Ω~1kΩ的低阻测量，而9v叠层电池主要用于万用表的高阻档10K、100K档位来测量兆欧级（MΩ）电阻器的电阻值的测量。
