超声波传感器液位测量方法介绍

超声波传感器应用广泛，对于液位测量的方法有很多种，其中超声波传感器由于结构简单、体积小、费用低、信息处理简单可靠，易于小型化与集成化，并且可以进行实时控制，所以超声波测量法得到了广泛的应用。此外液体液位的准确测量是实现生产过程检测和实时控制的重要保障，也是实现安全生产的重要环节。下面我们具体来了解一下基于超声波传感器的液位测量方法及超声波液位传感器的应用范围。

超声波液位测量的方法有多种，如超声脉冲回波法、共振法、频差法、超声衰减法等。

超声脉冲回波法的基本原理是由超声波传感器的发射探头发射超声波，当超声波遇到障碍物时会被反射，利用单片机记录超声波发射的时间和接收到回波的时间，根据当前环境下超声波的传播速度，即可通过公式S=C*t/2(式中S为被测距离，C为超声波传播速度，t为回波时间。)计算出超声波传播的距离，也就得到了障碍物离测试系统的距离。

共振法的基本原理是调节超声波的频率，使得探头和液面之间建立驻波共振状态，这时探头与液面之间的距离就与超声在介质中的波长成一定的比例关系。当超声波速度己知时，就可根据共振频率计算波长再换算出探头到液面的距离因。

频差法就是让超声探头发出调频的超声波，超声波的频率随传播距离的不同而不同，根据接收信号和发射信号间的频差可得到从发射到接收的时间。

超声衰减法测量顾名思义就是超声波在被测介质中的衰减量随距离变化，根据接收信号和发射信号间的衰减量变化测量液位。从以上方法的对比中可以看出，用共振法检测液位受到一些具体条件的限制，需要与液面建立驻波关系，并且它属于一种接触式测量方法。频差法需要调频器产生调制频率，衰减法需测量超声波的衰减量。相比较而言，超声波脉冲回波法无需与液面之间建立驻波，并且可以实现非接触检测。所以脉冲回波法是其中最适合的方法。

超声波液位传感器的应用范围：

超声波液位传感器集非接触开关，控制器，变送器三种功能于一身，应用广泛。

1. 超声波液位传感器灵活的设计可以应用于综合系统或者替代浮球开关、电导率开关和静压式传感器;

2.适用于流体控制和化工供料系统的综合应用;

3.对于机器，刹车等设备的小储罐的应用也是很好的选择;

4.广泛应用于各种常压储罐，过程罐，小型罐和小型容器，泵提升站，废水储槽。

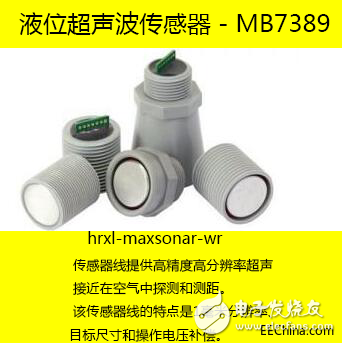

推荐：MaxBoTIx 液位超声波传感器 - MB7389

hrxl-maxsonar-wr传感器线提供高精度高分辨率超声接近在空气中探测和测距。该传感器线的特点是1毫米分辨率、目标尺寸和操作电压补偿。为了提高精确度，更好地拒绝外部噪声源，内部速度的温度补偿以及可选的外部温度补偿。hrxl-maxsonar-wr/wrc模型是可用的在5米或10米的模型中。这个超声传感器可以探测到从1毫米到30厘米的物体的物体。最大的范围。超过30厘米的物体通常被报告为30厘米。接口输出格式是脉冲在RS232(MB7360系列)或TTL(MB7380系列)中，宽度、模拟电压和数字串行。不仅是工厂校准的标准。还对于需要使用的应用程序的用户来说，hrxl-maxsonar-wr传感器是一种具有成本效益的解决方案。精度范围-查找，低电压操作，节省空间，低成本，和IP67的天气预报阻力。
