声级计的结构和原理_声级计的工作原理详解

声级计是最基本的噪声测量仪器，它是一种电子仪器，但又不同于电压表等客观电子仪表。在把声信号转换成电信号时，可以模拟人耳对声波反应速度的时间特性；对高低频有不同灵敏度的频率特性以及不同响度时改变频率特性的强度特性。 声级计是一种主观性的电子仪器。

由传声器、放大器、衰减器、计权网络、检波器、指示表头和电源等组成。

1、传声器

它是把声压信号转变为电压信号的装置，也称为话筒，是的传感器。常见的传声器有晶体式、驻极体式、动圈式和电容式等多种形式。

动圈式传感器由振动膜片、可动线圈、永久磁铁和变压器等组成。震动膜片受到声波压力以后开始振动，并带动着和它装在一起的可动线圈在磁场内振动，以产生感应电流。该电流根据振动膜片受的声波压力的大小而变化。声压越大，产生的电流就越大；声压越小，产生的电流也越小。

电容式传感器主要由金属膜片和靠的很近的金属电极组成，实质上是一个平板电容。金属膜片与金属电极构成了平板电容的两个极板。当膜片受到声压作用时，膜片发生变形，使两个极板之间的距离发生了变化，电容量也发生变化，从而产生交变电压，其波形在传声器线性范围内与声压级形成比例，实现了将声压信号转变为电压信号的作用。

电容式传声器是声学测量中比较理想的传声器，具有动态范围大、频率响应平直、灵敏度高和在一般测量环境中稳定性好等优点，因而应用广泛。由于电容式传感器输出阻抗很高，因此需要通过前置放大器进行阻抗变换，前置放大器装在声级计内部靠近安装电容式传感器的部位。

2、放大器和衰减器

目前流行的许多国产与进口的在放大电路中都采用两级放大器，即输入放大器和输出放大器，其作用是将微弱的电信号放大。输入衰减器和输出衰减器是用来改变输入信号的衰减量和输出信号的衰减量的，以便使表头指针指在适当的位置，其每一挡的衰减量为 10分贝。输入放大器使用的衰减器调节范围为测量底端（如0~70分贝），输出放大器使用的衰减器调节范围为测量高端（70~120分贝）。输入和输出两个衰减器的刻度盘常做成不同颜色，目前以黑色与透明配对多。由于许多声级计的高、底以 70分贝为界限，故在旋转时要防止超过界限，以免损坏装置。

3、计权网络

为了模拟人耳听觉在不同频率有不同的灵敏性，在内设有一种能够模拟人耳的听觉特性，把电信号修正为与听觉近似的网络，这种网络叫做计权网络。通过计权网络测得的声压级，已不再是客观物理量的声压级（叫线性声压级），而是经过听感修正的声压级，叫做计权声级或噪声级。

计权网络一般有A、B、C三种。A计权声级是模拟人耳对55分贝以下低强度噪声的频率特性；B计权声级是模拟55~85分贝的中等强度噪声的频率特性；C计权声级是模拟高强度噪声的特性。三者的区别是对噪声低频成分的衰减程度，A衰减最多，B次之，C最少。A计权声级由于其特性曲线接近于人耳的听感特性，因此是目前世界上噪声测量中应用最广泛的一种， B、C已逐渐不用。从声级计上得出的噪声级读数，必须注明测量条件。

4、检波器和指示表头

为了使经过放大的信号通过表头显示出来，还需要有检波器，以便把迅速变化的电压信号转变成变化较慢的直流电压信号。这个直流电压的大小要正比于输入信号的大小。根据测量的需要，检波器有峰值检波器、平均值检波器黑均方根值检波器之分。峰值检波器能给出一定时间间隔的最大值，平均值检波器能在一定时间间隔中测量其绝对平均值。除了像枪炮声那样的脉冲声需要测量他的峰值外，在多数的测量中均采用方根值检波器。

均方根值检波器能对交流信号进行平方、平均和开方，得出电压的均方根值，最后将均方根电压信号输送到指示表头。指示表头是一只电表，只要对其刻度进行一定的标定，就可从表头上直读出噪声级的分贝值声级计表头阻尼一般都有“快”和“慢”两个挡。“快”挡的平均时间为 0.27s，很接近于人耳听觉器官的生理平均时间；“慢”挡的平均时间为 1.05s。当对稳态噪声进行测量或需要记录声级变化过程时，使用“快”挡比较合适；在被测噪声的波动比较大时，使用“慢”挡比较合适。

声级计的结构和原理_声级计的工作原理详解

声级计是测量噪声中最基本的仪器，它属于一种电子仪器， 声级计一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。按照声级计灵敏度可将之分为两大类，一类是普通声级计；另一类是精密声级计，按照声级计的用途也可分为两类：一类用于测量稳态噪声；一类则用于测量不稳态噪声和脉冲噪声。

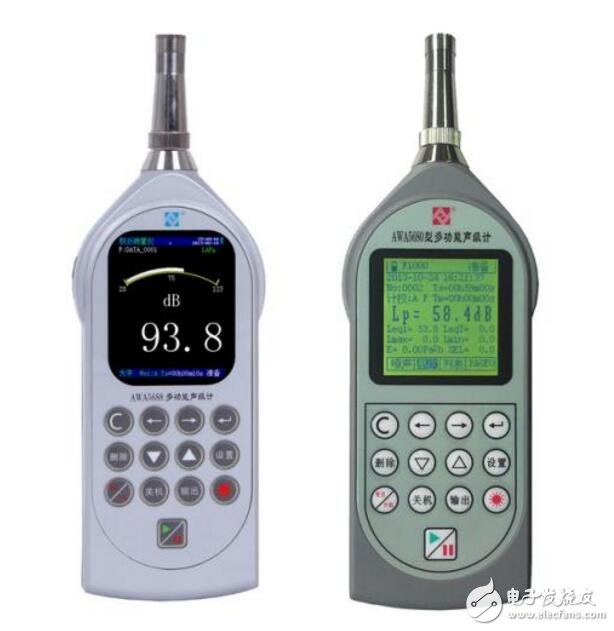

声级计采用了先进的数字检波技术，使得仪器的稳定性、可靠性大大提高。声级计具有操作简单、使用方便的优点；具有量程动态范围大、大屏幕液晶数显、自动测量存储各种数据等特点。

声级计可广泛用于各种机器、车辆、船舶、电器等工业噪声测量和环境噪声测量，适用于工厂企业、建筑设计、环境保护、劳动卫生、交通运输、教学、医疗卫生、科研等部门的声测试领域。

声级计的结构和原理_声级计的工作原理详解

由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。放大器将输出信号加到计权网络，对信号进行频率计权 （ 或外接滤波器 ） ，然后再经衰减器及放大器将信号放大到一定的幅值，送到有效值检波器 （ 或外按电平记录仪 ） ，在指示表头上给出噪声声级的数值。

为了模拟人耳听觉在不同频率（20Hz-20KHz）有不同的灵敏性，在声级计内设有一种能够模拟人耳的听觉特性，把电信号修正为与听感近似值的网络，这种网络叫作计权网络。

通过计权网络测得的声压级，已不再是客观物理量的声压级（叫线性声压级），而是经过听感修正的声压级，叫作计权声级或噪声级。

由于人耳对各频段噪声的感知能力是不一样的，对3kHz左右的中频最灵敏，对低频和高频则差一些，因此不计权信噪比未必与人耳对噪声大小的主观感觉能很好的吻合。如何将测量值与主观听感统一起来呢？于是就有了均衡网络，或者叫加权网络，对低频和高频都加以适度的衰减，这样中频便更突出。

把这种加权网络接在被测器材和测量仪器之间，于是器材中频噪声的影响就会被该网络“放大”，换言之，对听感影响最大的中频噪声被赋予了更高的权重，此时测得的信噪比就叫计权信噪比，它可以更真实地反映人的主观听感。

声级计的结构和原理_声级计的工作原理详解

声级计原理技术是由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配的技术。

由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。放大器将输出信号加到计权网络，对信号进行频率计权（或外接滤波器），然后再经衰减器及放大器将信号放大到一定的幅值，送到有效值检波器（或外按电平记录仪），在指示表头上给出噪声声级的数值。

噪音测量仪/声级计中的频率计权网络有A、B、C三种标准计权网络。A网络是模拟人耳对等响曲线中40方纯音的响应，它的曲线形状与340方的等响曲线相反，从而使电信号的中、低频段有较大的衰减。B网络是模拟人耳对70方纯音的响应，它使电信号的低频段有一定的衰减。C网络是模拟人耳对100方纯音的响应，在整个声频范围内有近乎平直的响应。 声级计经过频率计权网络测得的声压级称为声级，根据所使用的计权网不同，分别称为A声级、B声级和C声级，单位记作dB（A）、dB（B）和dB（C）。 目前，测量噪声用的噪音测量仪/声级计，表头响应按灵敏度可分为四种：

（1）“慢”。表头时间常数为1000 ms，―般用于测量稳态噪声，测 得的数值为有效值。

（2）”快”。表头时间常数为125ms，一般用于测量波动较大的不稳态噪声和交通运输噪声等。快档接近人耳对声音的反应。

（3）“脉冲或脉冲保持”。表针上升时间为35ms，用于测量持续时间较长的脉冲噪声，如冲床、按锤等，测得的数值为最大有效值。

（4）“峰值保持”。表针上升时间小于20ms．用于测量持续时间很短的脉冲声，如枪、炮和爆炸声，测得的数值是峰值．即最大值。

声级计可以外接滤波器和记录仪，对噪声做频谱分析。国产的ND2型精密声级计内装了一个倍频页程滤波器，便于携带到现场和作频谱分析。

噪音测量仪/声级计按精度可分为精密噪音测量仪/声级计和普通声级计。精密声级计的测量误差约为土1dB，普通声级计约为土3dB。声级计按用途可分为两类：一类用于测量稳态噪声，一类则用于测量不稳态噪声和脉冲噪声。 积分式声级计是用来测量一段时间内不稳态噪声的等效声级的。噪声剂量计也是一种积分式声级计，主要用来测量噪声暴露量。

脉冲式声级计是用于测量脉冲噪声的，这种噪音测量仪/声级计符合人耳对脉冲声的响应及人耳对脉冲声反应的平均时间，噪音测量仪/声级计是噪声测量中最基本的仪器。声级计一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。
