　　万用表概述

　　万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。

　　万用表基本功能

　　万用表不仅可以用来测量被测量物体的电阻，交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。充分熟练掌握万用表的使用方法是电子技术的最基本技能之一。常见的万用表有指针式万用表和数字式万用表。指针式多用表是一表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。

　　万用表的直流电流档是多量程的直流电压表。表头并联闭路式分压电阻即可扩大其电压量程。万用表的直流电压档是多量程的直流电压表。表头串联分压电阻即可扩大其电压量程。分压电阻不同，相应的量程也不同。万用表的表头为磁电系测量机构，它只能通过直流，利用二极管将交流变为直流，从而实现交流电的测量。

　　万用表工作原理

　　万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

　　万用表的操作规程

　　1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。

　　2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。

　　3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。

　　4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

　　5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

　　万用表的使用注意事项

　　1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

　　2、在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

　　3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换档，应先断开表笔，换档后再去测量。

　　4、万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

　　5、万用表使用完毕，应将转换开关置于交流电压的最大档。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

　　万用表能测电容吗_如何使用万用表检测电容

　　1、指针式万用表检测电容

　　1.1、固定电容的检测

　　（1）容量在0.01 pF以上固定电容的检测将指针式万用表调至R&TImes;10k欧姆挡，并进行欧姆调零，然后用万用表的红、黑表笔分别接触电容的两个引脚，观察万用表指针的变化，如图1所示。如果表笔接通瞬间，万用表的指针向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也向右摆动后返回无穷大处，则可以判断该电容正常；如果表笔接通瞬间，万用表的指针摆动至“0”附近，则可以判断该电容被击穿或严重漏电；如果表笔接通瞬间，指针摆动后不再回至无穷大处，则可判断该电容漏电；如果两次万用表指针均不摆动，则可以判断该电容已开路。

　　（2）容量小于0.01 pF的固定电容的检测检测10pF以下的小电容时，因电容容量太小，故用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象：测量时选用万用表R&TImes;10k挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。如果测出阻值为零，则可以判定该电容漏电损坏或内部击穿。

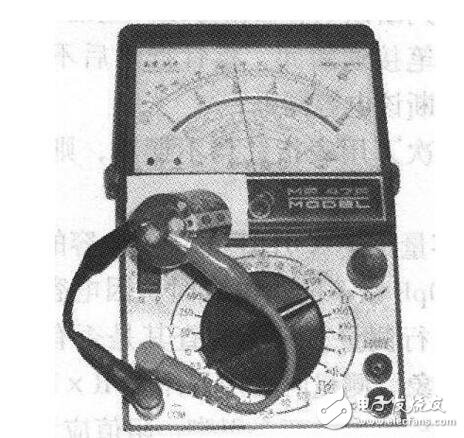

图1 检测0.01 p，F以上的固定电容

　　（3）检测10pF～0.01 ；tF固定电容可采用如下方法。将万用表调至R&TImes;10k挡，选用两只卩值大于100的三极管3DC6（或9013）组成复合管，其电路原理图如图2所示。利用复合管的放大作用，把被测电容的充电电流予以放大，以增大万用表指针的摆动幅度。将被测电容接于复合管的基极b与集电极c间，万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。如果万用表的指针微摆动后返回至无穷大处，则说明电容正常；如果指针不动或不能返回至无穷大处，则说明电容已损坏。在测试操作时，特别是在测量较小容量电容时，要反复调换被测电容引脚接触两点，以明显地看到万用表指针的摆动。

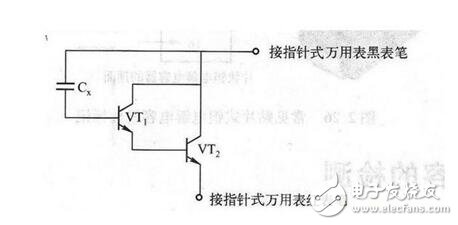

图2 复合管构成的测试电路原理图

　　1.2、电解电容的检测

　　电解电容的容量较一般固定电容大得多，测量时，针对不同容量选用合适的量程。一般情况下，1～47 pF间的电容，可用R&TImes;1k挡测量；大于47 ptF的电容可用R×100挡测量。电容容量越小，电阻挡倍率选择应越大。测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。可以用万用表表笔将电容两引脚短路，电容放电方法示意图如图3所示。大容量电容须用螺丝刀金属部分放电。电容充分放电后，将指针万用表的红表笔接负极，黑表笔接正极。在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。此时的阻值便是电解电容的正向绝缘电阻，一般应在几百千欧姆以上。调换表笔测量，指针重复前边现象，最后指示的阻值是电容的反向绝缘电阻，应略小于正向绝缘电阻。电解电容的检测示意图如图4所示。

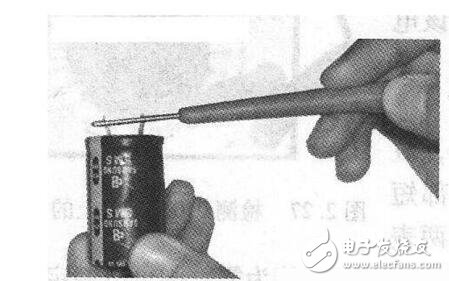

图3 电容放电方法示意图

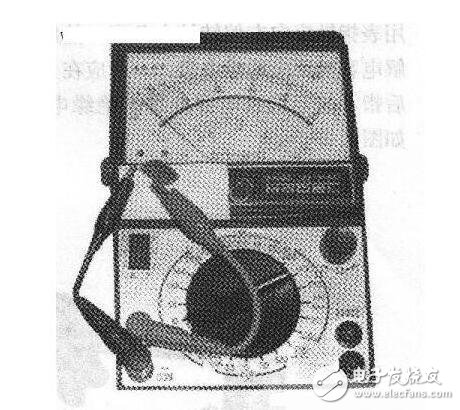

图4 电解电容的检测示意图

　　在上述测量中，如果测量时万用表指针不动，则说明电容容量消失或内部断路；如果电容的正、反向绝缘电阻很小或为零，则说明电容漏电流大或内部短路，不能再使用。对于正、负极标志不明的电解电容，可利用测量绝缘电阻的方法加以判别，即先用万用表的两支表笔接触电容两只引脚，测量电容的绝缘电阻。调换表笔后再次测量，数值大的为正向绝缘电阻，这时黑表笔接的是电容的正极。

　　1.3、可变电容的检测

　　可变电容容量通常都较小，主要是检测电容动片和定片之间是否有短路情况。

　　①用手缓慢旋转转轴，应感觉十分平滑，不应有时松时紧甚至卡滞的现象。将转轴向前、后、上、下、左、右各方向推动时，转轴不应有摇动。

　　②转轴与动片之间接触不良的可变电容，不能继续使用。

　　③将万用表置于R×10k挡，一只手将两支表笔分别接可变电容的动片和定片的引出端，另一只手将转轴缓慢来回转动，万用表的指针都应在无穷大处不动。如果指针有时指向零，则说明可变电容动片和定片之间存在短路点；如果旋到某一角度，万用表读数不是无穷大而是有限阻值，则说明可变电容动片和定片之间存在漏电现象。

　　2、数字式万用表检测电容

　　指针式万用表只能检测电容的好坏（小容量电容的断路性故障不宜判断）以及大致估测电容的大小，不能准确测量电容容量大小，电容的电容量通常需要电容表、数字式万用表以及专用的电容测量仪器来测量。用数字式万用表测量电容的电容量时需注意，并不是所有电容都可测量，要依据数字万用表的测量挡位来确定。有的数字式万用表有多个电容测量挡位，可以测量2nF～2；tF的电容，有的可测量⒛nF～⒛0ctF的电容，而有的数字式万用表只有一个⒛0ptF的电容测量挡位。使用数字式万用表测量电容的电容量时，将数字式万用表置于电容挡，根据电容量的大小选择适当挡位，待测电容充分放电后，将待测电容直接插到测试孔内或两表笔分别直接接触进行测量。数字式万用表的显示屏上将直接显示出待测电容的容量。数字式万用表测量电容示意图如图5所示。

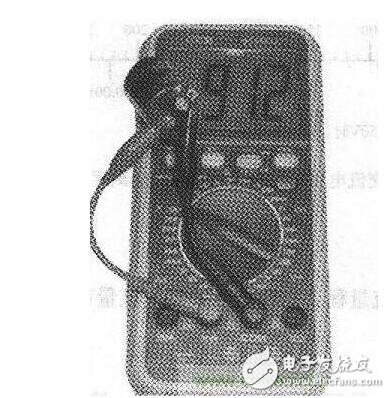

图5 数字式万用表测量电容示意图

　　如果显示的数值等于或十分接近标称容量，则说明该电容正常；如果待测电容显示的数值与标称容量相差过大，则查看其标称容量是否在万用表的测试范围之内，如果超出万用表的测量范围，可更换有适当量程的万用表再进行测量，更换万用表后再测量若还是相差过大，则说明待测电容已变质，不能再使用；如果待测电容显示的数值远小于标称容量，则说明待测电容已损坏。

　　注意：（1）如果待测电容的电容量超出万用表测量范围，则不能用数字式万用表测量。

　　（2）数字式万用表的表笔连接与指针式万用表的表笔连接方法是相反的，指针式万用表黑表笔接的是表内电源正极，为表内电流流出端；数字式万用表的红表笔接表内电源正极，为表内电流流出端。电容充分放电后将万用表红表笔接电解电容正极，黑表笔接电解电容负极可测出正向绝缘电阻。反之，万用表红表笔接电解电容负极，黑表笔接电解电容正极可测出反向绝缘电阻。

　　3、万用表电压法检测电容

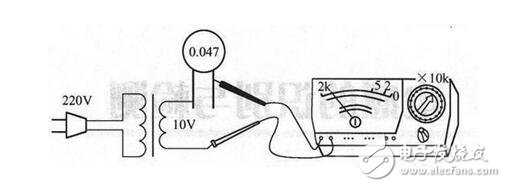

　　用交流电压法也可以检测电容器，某些万用表带有此功能，如FM50型万用表。下面以FM50型万用表为例，其检测方法如下。万用表的刻度盘上有交流电压与电容容量相对应的刻度，如图6所示。

　　（a）交流电压为10V时，电压与容量的对应值
