百分表和千分表的区别是什么

　　百分表：百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

　　千分表：千分表是通过齿轮或杠杆将一般的直线位移（直线运动）转换成指针的旋转运动，然后在刻度盘上进行读数的长度测量仪器。千分表是精密测量中用途很广的指示式量具。它属于比较量具，只能测量出相对的数值，不能测出绝对数值。主要用来检查工件的形状和位置误差。 （如圆度、平面度、垂直度、圆跳动等），也常用于工件的精密找正。

　　从千分表的分度值来分，有0.01mm，0.005mm，0.002mml及0.001mm几种。分度值为0.001mm的数量较多，因此称这种千分表为百分表。其它为千分表。 从千分表的传动原理，分为齿舱传动、杠杆齿轮传动及杠杆螺杆传动等几种。

　　一、百分表与千分表的结构

　　百分表和千分表的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。因此，在这里我们主要介绍百分表的结构。

　　百分表的外形如图一所示。8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值（即读数值）为0.01mm。当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。9是测量头，2是手提测量杆用的圆头。

　　图示：百分表

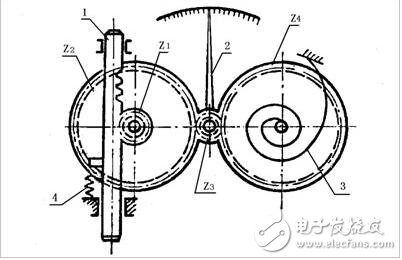

　　图二是百分表内部机构的示意图。带有齿条的测量杆1的直线移动，通过齿轮传动（Z1 、Z2 、 Z3）转变为指针2的回转运动。齿轮Z4和弹簧3使齿轮传动的间隙始终在一个方向，起着稳定指针位置的作用。弹簧4是控制百分表的测量压力的。百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。

　　图示：百分表内部结构

　　由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。目前，国产百分表的测量范围（即测量杆的最大移动量），有0～3mm；0～5mm； 0～10mm的三种。读数值为0，001mm的千分表，测量范围为0～1mm。

　　二、百分表和千分表的使用方法

　　由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。

　　使用百分表和千分表时，必须注意以下几点；

　　1、使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。

　　2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。

　　3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。

　　4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

　　5、用百分表校正或测量零件时，应当使测量杆有一定的初始测力。

　　即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。当指针的零位稳定后，再开始测量或校正零件的工作。如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。

　　6、检查工件平整度或平行度时，将工件放在平台上，使测量头与工件表面接触，调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。

　　7、检验车床主轴轴线对刀架移动平行度时，在主轴锥孔中插入一检验棒，把百分表固定在刀架上，使百分表测头触及检验棒表面。移动刀架，分别对侧母线A和上母线B进行检验，记录百分表读数的最大差值。为消除检验棒轴线与旋转轴线不重合对测量的影响，必须旋转主轴180º，再同样检验一次A、B的误差分别计算，两次测量结果的代数和之半就是主轴轴线对刀架移动的平行度误差。要求水平面内的平行度允差只许向前偏，即检验棒前端偏向操作者；垂直平面内的平行度允差只许向上偏。

　　8、检验刀架移动在水平面内直线度时，将百分表固定在刀架上，使其测头顶在主轴和尾座顶尖间的检验棒侧母线上（图5-10位置A），调整尾座，使百分表在检验棒两端的读数相等。然后移动刀架，在全行程上检验。百分表在全行程上读数的最大代数差值，就是水平面内的直线度误差。

　　9、在使用百分表和千分表的过程中，要严格防止水、油和灰尘渗入表内，测量杆上也不要加油，免得粘有灰尘的油污进入表内，影响表的灵活性。

　　10、百分表和千分表不使用时，应使测量杆处于自由状态，免使表内的弹簧失效。如内径百分表上的百分表，不使用时，应拆下来保存。
