数字万用表测电线通断

　　1、数字万用表是电子测量的一个利器，日常生活中可以用来测量线路的通断。万用表分为数字万用表和指针万用表。一般分为电压档（交流+直流）、电流档（交流+直流）、电阻档。测量通断要用到电阻档，是最简单的功能。

　　2、我们以一个牙科探针为例进行说明，探针是一个塑料柄，连接有两根金属针，这类似于我们平时的带皮电线，为了判断A点和B点是否导通，我们用以下步骤：

　　1）首先保证接线正确，黑线插入COM插口，红线插入V（omiga，或者二级管接口）

　　2）档位，放在电阻档的200处，或者“蜂鸣器，二极管”那一档。

　　3）红笔或者黑笔分别接要测量的A，B两头。如果是A，B是断开的，则液晶屏会显示“1”，表示电阻无穷大。

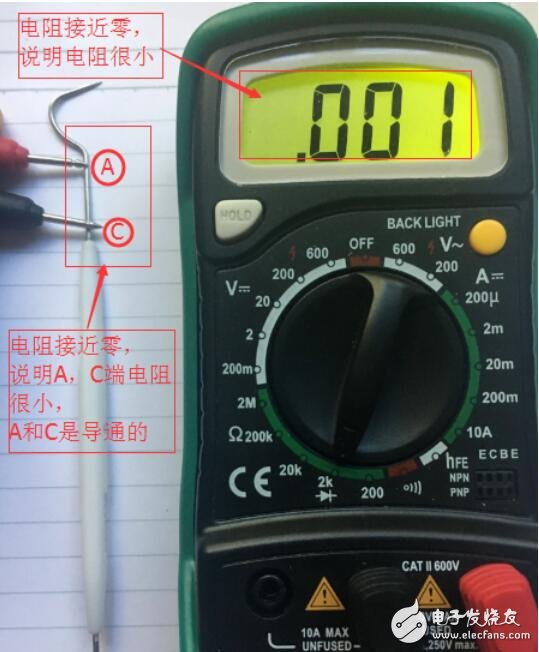

　　4）用同样方法，来测量A、C点，判断其是否接通。如果电线是接通的，则会有蜂鸣提示音，而且液晶屏显示接近“0”的数字，本例中显示“0.001”；当使用电阻档时，如果电线是接通的，则会显示小于200的跳动的数字。万用表精度不同，这个测量数字也不同，但导通时，都会是接近零的数字 。

　　用上述方法，可以在日常生活中应用，如测量导线的通断，电器开关的通断等。

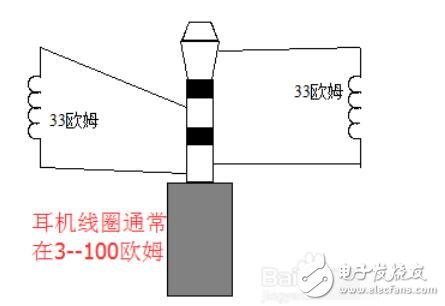

　　3、在日常生活中，还有另外一些器件，也可以用这种方法测量，如耳机、喇叭等，只是其电阻会稍微大一些。下图是一个耳机的示意图，可以看到，一共有左右两个声道，其实质是公共端和左、右声道端分别接了一个线圈，通电时振动发声。线圈的电阻一般为30-100欧姆。

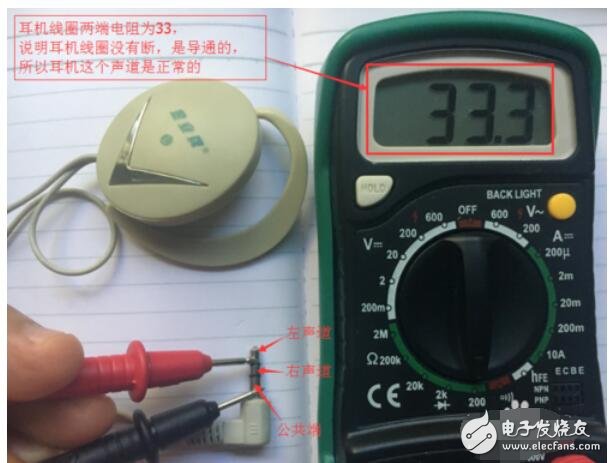

　　4、实际测量时，可以将红黑表笔分别接公共端和左右声道端，注意红黑表笔之间不要碰线。下面的示例可以看到，测得左声道和公共端之间的电阻为33欧姆，说明这个声道是正常的。也可以用同样的方法来判断另一个声道。

　　5、对于指针万用表来说：

　　1）正确连接红表笔和黑表笔

　　2）红黑表笔接要测量线的两端

　　3）如果指针电阻接近于零，或者比较小，则说明线是连通的。如果不动，或者电阻很大，则说明线是断开的。
