数字万用表测量电流也不一定准确？

— 测试挑战 —

数字万用表测量电流也不一定准确？

— 测试描述 —

万用表测电流，估计大家都很熟悉，但你知道万用表测电流有多大误差？

你不知道所用的这台万用表自身的感应电阻 “Rshunt”有多大？

很多工程师在使用万用表测电流时，也没多想像测电压一样（甚至有工程师误把高电压插到了电流端子导致电流表损坏），把表笔接到电流测试的两个端子上，然后读取万用表上显示的电流值。

曾经有工程师同一个电路板，分别使用34401A和34410A万用表，两个测试数据差别很大，不清楚哪个是准确的？

34401A测得60mA

34410A测得70mA

— 测试结果 —

稍微了解万用表电流测量原理，你应该就能明白其中缘由：

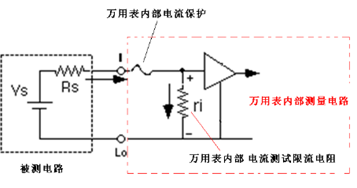

1、万用表串联到测试电路的回路中，测试万用表的内部电阻Rshunt上的电压；

2、不同的测量档位，电阻Rshunt大小不同；

3、不同的万用表，相同的测量档位，电阻Rshunt也不尽相同。

万用表读数误差与被测DUT电路的电阻大小有关。

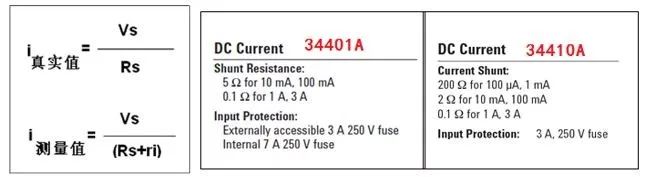

上例中，假设电路电压1.2V，被测DUT等效电阻15欧姆，真实电流I = 1.2V /15ohm = 80mA. 如果电流档位100mA，则：

1、34401A Ri= 5欧姆，电流I = 1.2V/ （15+5）ohm = 60mA；

2、34410A Ri= 2欧姆，电流I = 1.2V/ （15+2）ohm = 70.5mA；

所以，可以通过设定不同的测量量程，看读值是否有明显变化来判断万用表Rshunt对测试影响,并选择最佳的测量档位。如上案例，1A 电流量程测试更准确。

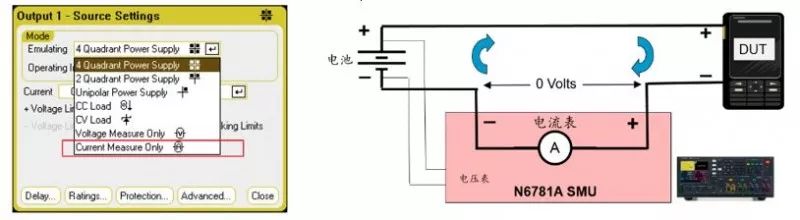

另外，N6705C直流电源分析仪的N678XA源表模块，可工作于“电流表”模式，但 该“电流表”为0V压降。

你也赶紧试试吧！
