万用表怎么测量和判断交流电压和零火线

　　万用表是我们常用的测试工具，主要用来测试电压、电阻、电流等参数，在电子产品的测试、维修及产品制作上起到很大的作用。万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。万用表的型号众多，但基本上使用方法是相同的。

　　本文主要介绍的是怎么用万用表测量交流电压及零火线的步骤教程及注意事项，具体的跟随小编一起来了解一下。

　　万用表怎么测量交流电压

　　一、交流电压的测量方法

　　1、将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

　　2、将功能开关置于交流电压挡V~量程范围，并将测试笔连接到待测电源或负载上。

　　3、测量交流电压时，没有极性显示。

　　4、无论测交流还是直流电压，都要注意人身安全，不要随便触摸表笔的金属部分。

　　以测量交流220V为例：测量时转动开关至所需电压挡（测量交流220V时，开关应旋至交流750V）。

　　测量时，测试笔应并接于被测电路中。如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

　　二、操作提示

　　1、挡位选定交流电压挡，当不知电压范围时，应从最大量程选起。

　　2、表要并联在所测电路或元器件的两端。

　　三、交流电压的测量步骤

　　第一步：打开数字万用表电源开关，将万用表挡位旋转至交流电压挡750V量程。

　　第二步：打开电路中的电源开关。

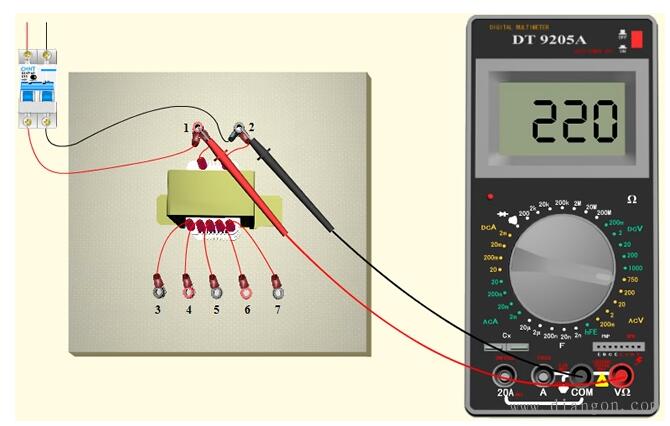

　　第三步：测1-2点之间的电压，记录读数，电压值测得为：220V。

　　第四步：将万用表挡位旋转至交流电压挡20V量程，分别测量3-4，4-5，6-7各点之间的电压，并记录读数。

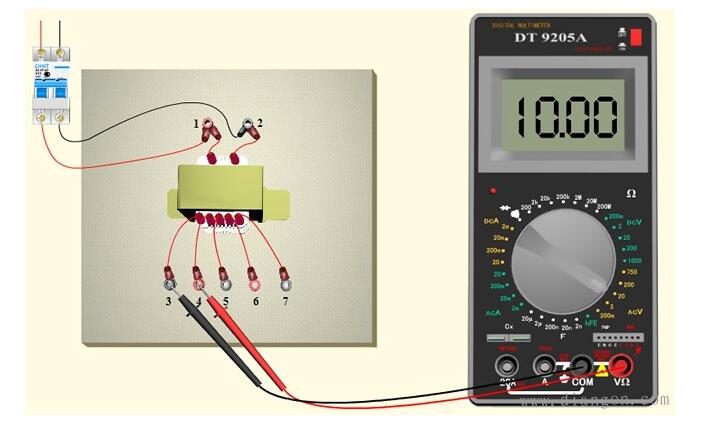

　　（1）测得3-4点之间的电压为：10V。

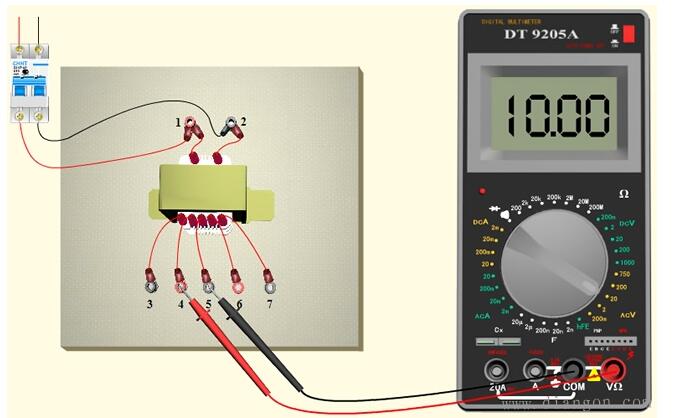

　　（2）测得4-5点之间的电压为：10V。

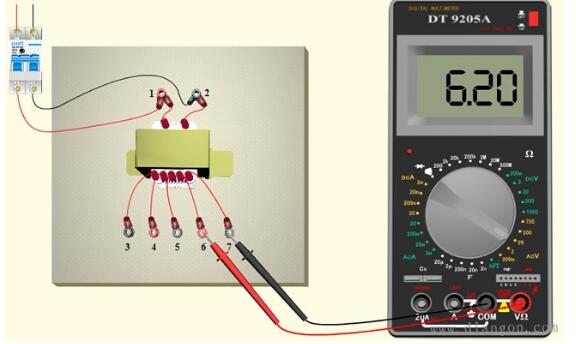

　　（3）测得6-7点之间的电压为：6.2V。

　　四、注意事项

　　1、如果不知被测电压范围。将功能开关置于最大量程并逐渐下降。

　　2、如果显示器只显示“1.”，表示量程太小，功能开关应置于更高量程。

　　3、“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

　　4、当测量高电压时，要格外注意避免触电。

　　万用表怎么测量零火线

　　1、万用表打到交流档位，我是打到交流750V档，如果你想更直观可以适当打到更小的交流电压档。视情况而定！

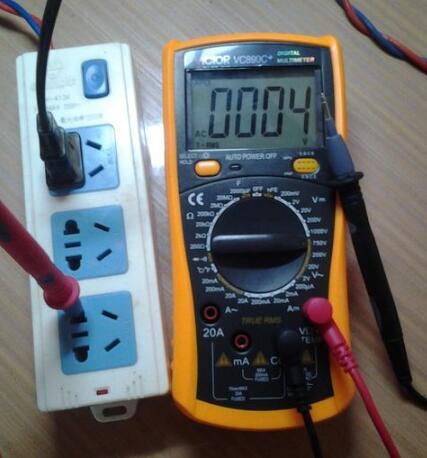

　　黑表笔悬空（放在一边就行），将红表笔插入待测的插座插口。读数较大的一个孔即为火线。可以看到红表笔放到上面的插口时显示的读数为“4”。记住这个数字，如下图：

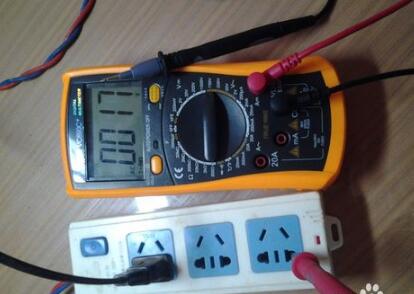

　　2、然后把红表笔放到下面的插口再试，可以看到这次的读数显示为“17”，明显比上一次测得数字大！则说明这个孔位就是火线！如下图：

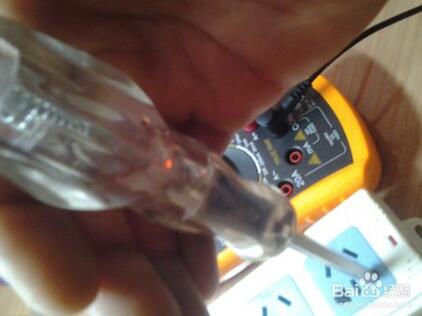

　　3、 接下来使用试电笔验证测试结果是否准确！将试电笔插到万用表读数大的孔位。可以看到氖管发光，说明是火线！如下图：

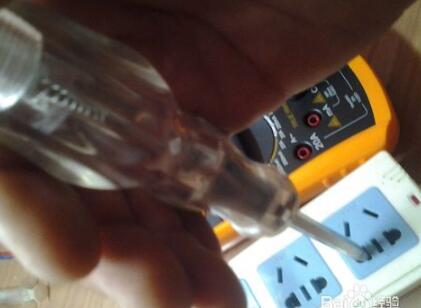

　　4、 用试电笔测试上面的插口试试，可以看到氖管没有发光。说明是零线，如下图：

　　5、 通过以上的测试，可以看出用万用表分辨零火线是可行的！
