用于万用表直观测量的电桥放大电路

　　如下图5所示，是一个用于万用表直观测量的电桥放大电路。

　　通过放大器的放大，将0~100℃的温度，变换成0~1V的表示，让万用表可以使用1V档位来进行温度显示。

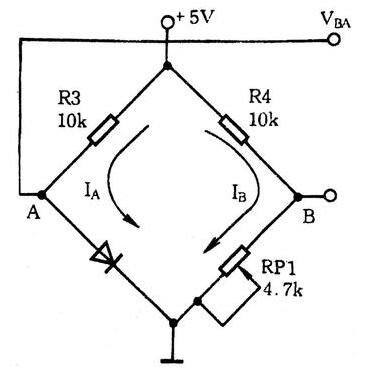

　　图5虚线左边的电路，如下图6所示，是一个典型的电桥电路。

　　当温度发生变化时，1N4148的压降将发生变化，引起A、B两点产生电位差。

　　RP1用来调节，当温度为0℃时，放大器输出VO=0V。

　　RP2用来调节，当温度为100℃时，放大器输出VO=1V。
