万用表如何判断mos管好坏

mos管是金属—氧化物-半导体场效应晶体管，或者称是金属—绝缘体—半导体。MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

双极型晶体管把输入端电流的微小变化放大后，在输出端输出一个大的电流变化。双极型晶体管的增益就定义为输出输入电流之比（beta）。另一种晶体管，叫做场效应管（FET），把输入电压的变化转化为输出电流的变化。FET的增益等于它的transconductance，定义为输出电流的变化和输入电压变化之比。市面上常有的一般为N沟道和P沟道，以下为N沟道和P沟道符号。

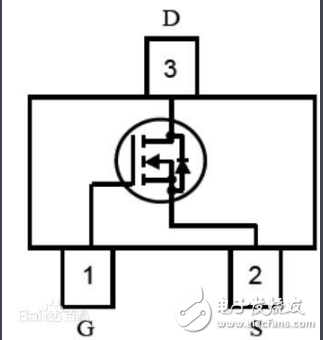

N沟道mos管符号

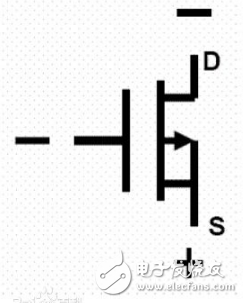

P沟道mos管符号

1、如何快速判断其好坏及引脚功能

1）用10K档，内有15伏电池。可提供导通电压。

2）因为栅极等效于电容，与任何脚不通，不论N管或P管都很容易找出栅极来，否则是坏管。

3）利用表笔对栅源间正向或反向充电，可使漏源通或断，且由于栅极上电荷能保持，上述两步可分先后，不必同步，方便。但要放电时需短路管脚或反充。

4）大都源漏间有反并二极管，应注意，及帮助判断。

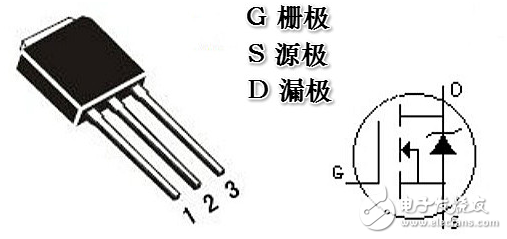

5）大都封庄为字面对自已时，左栅中漏右源。

以上前三点必需掌握，后两点灵活运用，很快就能判管脚，分好坏。

如果对新拿到的不明MOS管，可以通过测定来判断脚极，只有准确判定脚的排列，才能正确使用。

2、管脚测定方法：

①栅极G的测定：用万用表R&TImes;100档，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。

②漏极D、源极S及类型判定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：

a．若读数由原来较大值变为0（0&TImes;10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。
