教学专用指针式万用表使用方法详细图解

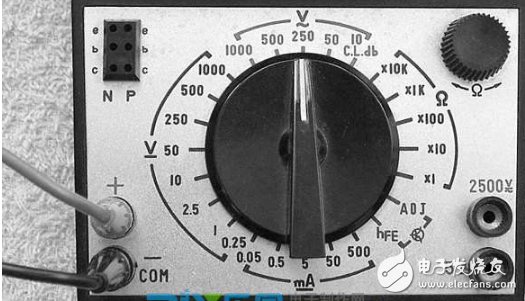

万用表正面：上部是微安表，中间有一个机械调零器，用以校准表针的零位。下部为操作面板，面板中央为测量选择开关，左下角有正、负表笔插孔，右下角有2500和5A专用插孔，右上角为欧姆挡调零旋钮，左上角是晶体管插孔。

万用表可以测量直流电流、直流电压、交流电压、电阻，以及音频电平、电容、电感、晶体管放大倍数等，共有8大类34个量程可供选择。

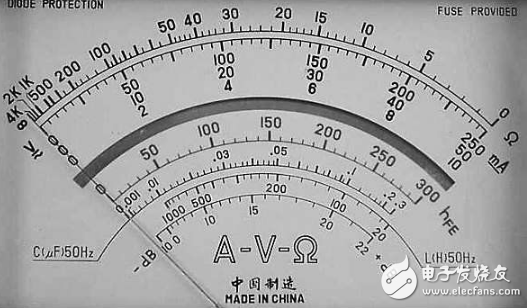

表头度盘上共有6条刻度线，从上往下依次是：电阻刻度线、电压电流刻度线、晶体管β值刻度线、电容刻度线、电感刻度线、电平刻度线。度盘上有反光镜，以消除测量视差。

1．指针式万用表的结构（图1）

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：

第一条（从上到下）标有“R”或“Ω”，指示的是电阻值，转换开关在欧姆档时，即读此条刻度线。

第二条标有“∽”和“VA”，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流档，量程在除交流10V以外的其他位置时，即读此条刻度线。

第三条标有“10V”，指示的是10V的交流电压值，当转换开关在交、直流电压档，量程在交流10V时，即读此条刻度线。

第四条标有“dB”，指示的是音频电平。

（2）测量电路

测量电路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量电路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义

1）“∽”表示交直流。

2）“V一2.5KV4000Ω/V”表示对于交流电压及2.5KV的直流电压档，其灵敏度为4000Ω/V。

3）“Ａ一Ｖ一Ω”表示可测量电流、电压及电阻。

4）“45一65一l000Hz”表示使用频率范围为l000Hz以下，标准工频范围为45一65Hz。

5）“DC2000Ω/V”表示直流档的灵敏度为2000Ω/V。图2一1为MF一30型万用表外形图。

3．指针式万用表的使用方法

（1）准备工作由于万用表种类型式很多，在使用前要做好测量的准备工作：

1）熟悉转换开关、旋钮、插孔等的作用，检查表盘符号，“∏”表示水平放置，“⊥”表示垂直使用。

2）了解刻度盘上每条刻度线所对应的被测电量。

3）检查红色和黑色两根表笔所接的位置是否正确，红表笔插人“十”插孔，黑表笔插人“一”插孔，有些万用表另有交直流2500V高压测量端，在测高压时黑表笔不动，将红表笔插入高压插口。

4）机械调零。旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“O”位置。

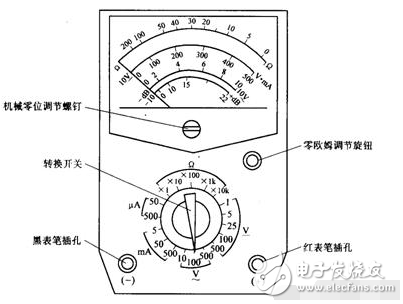

图1  MF-30型万用表外形图

（2）测量直流电压

1）把转换开关拨到直流电压档，并选择合适的量程。当被测电压数值范围不清楚时，可先选用较高的测量范围档，再逐步选用低档，测量的读数最好选在满刻度的2/3处附近，原理如图2所示。

2）把万用表并接到被测电路上，红表笔接到被测电压的正极，黑表笔接到被测电压的负极，不能接反。

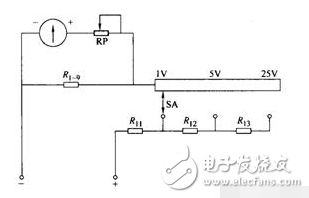

图2  MF-30型万用表测量直流电压的原理图

3）根据指针稳定时的位置及所选量程，正确读数。

（3）测量交流电压

1）把转换开关拨到交流电压档，选择合适的量程。

2）将万用表两根表笔并接在被测电路的两端，不分正负极。

3）根据指针稳定时的位置及所选量程，正确读数。其读数为交流电压的有效值。

（4）测量直流电流

1）把转换开关拨到直流电流档，选择合适的量程。

2）将被测电路断开，万用表串接于被测电路中。注意正、负极性：电流从红表笔流人，从黑表笔流出，不可接反。

3）根据指针稳定时的位置及所选量程，正确读数。

（5）用万用表测量电压或电流时的注意事项

1）测量时，不能用手触摸表笔的金属部分，以保证安全和测量的准确性。

2）测直流量时要注意被测电量的极性，避免指针反打而损坏表头。

3）测量较高电压或大电流时，不能带电转动转换开关，避免转换开关的触头因转动产生的电弧而被损坏。

4）测量完毕后，将转换开关置于交流电压最高档或空档。

（6）测量电阻

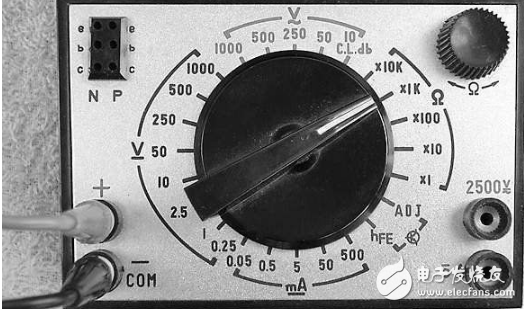

1）把转换开关拨到欧姆档，合理选择量程。

2）两表笔短接，进行电调零，即转动零欧姆调节旋钮，使指针指到电阻刻度右边的“0”Ω处。

3）将被测电阻脱离电源，用两表笔接触电阻两端，从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。如选用“Rx100”档测量，指针指示40，则被测电阻值为：40x100=4000Ω=4kΩ。

（7）测量晶体管

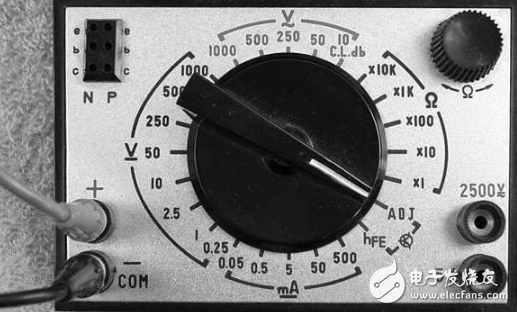

测量晶体管直流放大倍数β时，将测量选择开关置“ADJ（校准）”位，如图所示，将两表笔短接后调节欧姆挡调零旋钮使表针对准hFE刻度线的“300”刻度。然后分开两表笔，将测量选择开关置“hFE”位，即可插入晶体管进行测量。左上角晶体管插孔的“N”供测量NPN管用，“P”供测量PNP管用。
