三相异步电机绕组首尾端的判定方法

方法一:借助万用表判定

步骤一：首先将万用表置 R × 100 挡，对电动机接线盒六根引出线，两条两条地分别进行测量，确定三相绕组。 具体方法是：将红（或黑 ) 表笔接其中一根引出线；黑（或红）表笔依次接触另外的五根引出线；通路（指偏转较大，阻值较小 ) 的两个出线端为一相，并作好标记 ( 建议以打结或涂色为识别标记）以便和后面的两相作区分，以此类推将六条引出线分成三组。

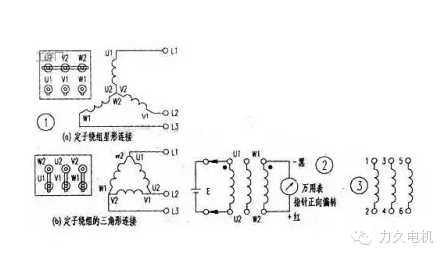

步骤二：将万用表置电流微安挡，如题图接线检测确定两相绕组的首尾端。具体方法是：

(1) 将万用表置电流微安挡；

(2) 万用表红、黑表笔接电动机其中一绕组的两个端点；

(3) 然后将电动机其他一相的两个端点先后接触干电池 ( 或取出万用表中的电池用作试验 )(9V 或 1 ． 5V 电池 ) 的负极和正极；

(4) 若万用表指针正向偏转，则电池正极所接线头与万用表负端 ( 黑表笔 ) 所接线头为同名端；反之则电池负极所接线头与万用表负瑞 ( 黑表笔 ) 所接线头为同名端。

方法二：星形连接测定法

步骤一：确定三相绕组 ( 方法同上，注意每一相检测出来之后均应作简单而明确的标志；以便区分三相定子绕组 ) 。

步骤二：星形连接确定三相绕组首端和尾端

(1）将万用表置微安挡；

(2) 将三相异步电动机三个绕组的各一端短接在一起接红表笔，将另三端也接在一起，然后接到黑表笔；

（3)匀速转动电动机，观察指针偏转情况。

(4) 若指针几乎没有偏转，则各绕组所选的三根接在一起的线端即为同名端 (如图 3 所示 ) 。否则应进行换线调整。

步骤三： 换线规律：

(1)将三绕组分别标示首尾，并预定端号。

(2)将其中一组 ( 假定为⑤—⑥端 ) 绕组始终固定不变，作为基准。

(3)另外两组中任意一组的首尾对掉后，按具体方法 (1) －（4）判别。若仍有偏转，则将另一组的首尾对掉，再按具体方法(1) — (4) 判别，必定能判别出正确的同名端。
