一款新型的CPU：nano PU

远程过程调用（RPC）可能是现代计算史上最重要的一项发明。从正在运行的程序中伸出手并激活另一组代码来做某事的能力（获取数据或以某种方式操作它）是一个强大而普遍的概念，并催生了模块化编程和微服务的出现。随着SmartNIC、DPU、IPU等各种与网络相关的新一代融合计算、存储及网络资源的定制化ASIC芯片的出现，越来越多的人逐渐把目光聚集在如何进一步优化CPU与网络之间绝对时延的确定性问题上，尤其是远程过程调用（RPC）的尾部延迟问题，人们迫切希望有一种能够给出确定性时延的远程过程调用机制。这其实跟时间触发以太网或TSN比较类似，如TTE能够通过实现网络中所有节点同步后建立时刻表的方式解决掉数据从驱动进入FPGA或ASIC的NIC芯片后在网络中传播时延的确定性问题，但在有CPU的TTE端系统上却无法保障从应用程序产生数据再交给驱动后给到NIC芯片上这段时间过程的时延确定性，因为这其中不只是操作系统调度或响应中断引起的不确定性（是否是实时操作系统），单就是CPU芯片内部就有cache机制引入的不确定性、虚拟地址向物理地址转换时可能页缺失引入的不确定性以及内部各种总线冲突带来的不确定性等等。
除了时延的确定性问题外，另一方面，在缩小CPU与网络时延的研究方面，目前主要的两种解决方案是DPDK和RDMA，一种是偏软件的解决思路，另外一种是偏硬件的解决思路，但无论是哪一种方案，其目的都是为了绕过传统的协议栈把数据直接交给CPU从而减少时延。那么我们能否从CPU本身考虑，建立新的CPU与网络数据的接口，从而实现上述具有低的且确定性的时延呢？
答案是肯定的。Stephen Ibanez 是斯坦福大学的博士后，师从 Nick McKeown（P4 网络编程语言的联合开发者和 Barefoot Networks 的联合创始人，他现在是英特尔网络和边缘集团的总经理）在 OSDI '21 会议上提出了 nanoPU 概念。他解释了为什么nanoPU很重要，并可能为未来各种工作负载的其他类型的网络加速开辟道路。
在一个与过去的单体代码截然不同的世界中，代码块和跨集群运行的系统元素之间的延迟意味着一切，但减少这种延迟正在变得越来越困难。但是斯坦福大学和普渡大学的一些创新研究人员如Stephen Ibanez提出了一种协同设计的网络接口卡和 RISC-V 处理器，它提供了一条进入 CPU 的快速路径，可以显着降低 RPC 的延迟并同时使它们更具确定性时间。这项研究在最近的 USENIX 操作系统设计和实现研讨会 (OSDI '21) 上发表，相关的工作已开源，源代码已经在Github上发布https://github.com/l-nic/chipyard/tree/nanoPU-artifact-v1.0。OSDI'21全部会议论文下载链接：https://www.usenix.org/conference/osdi21/technical-sessions。

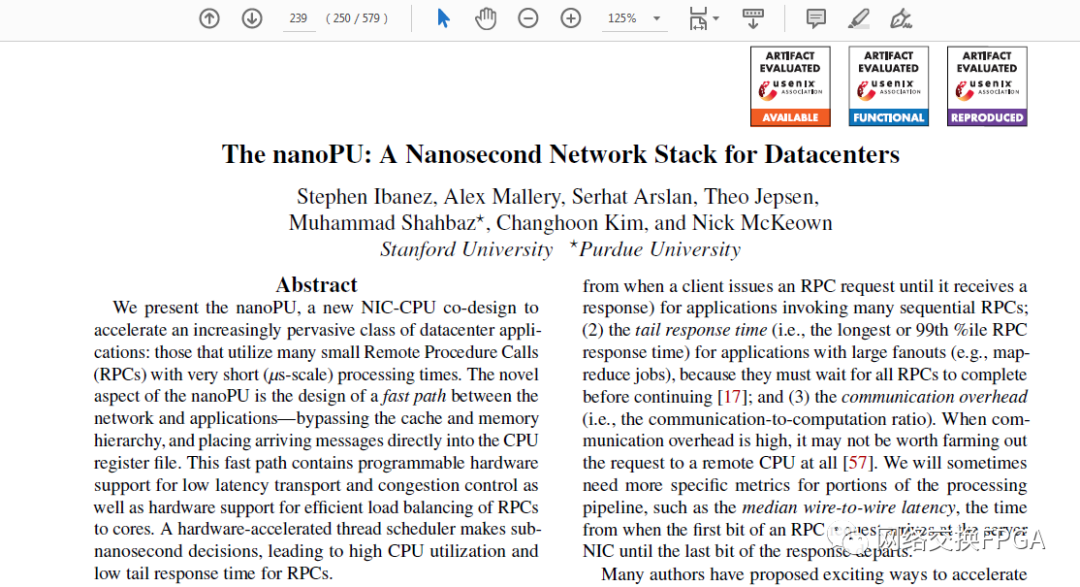

以下文中部分内容翻译自OSDI'21 nanoPU论文，还有部分内容翻译自THE NEXT PLATFORM平台文章《FORGET MICROSERVICES: A NIC-CPU CO-DESIGN FOR THE NANOSERVICES ERA》，作者Timothy Prickett Morgan。

nanoPU是经过网络优化的新型CPU，旨在最大程度地减少RPC的尾部延迟。通过绕过高速缓存和内存层次结构，nanoPU直接将到达的消息放入CPU寄存器文件中。通过应用程序的线对线延迟仅为65ns，比当前的最新技术快13倍。nanoPU将关键功能从软件转移到硬件：可靠的网络传输，拥塞控制，核心选择和线程调度。它还支持独特的功能来限制高优先级应用程序遇到的尾部延迟。

我们的原型nanoPU基于改进的RISC-V CPU。我们使用AWS FPGA上324个核心的精确周期仿真（包括实际应用程序（MICA和链复制））评估其性能。

引言

随着使用微服务架构部署更多应用程序，云服务提供商（CSP）试图降低RPC尾部延迟[4]。通过将计算划分为细粒度的任务，新的分布式应用程序正在展示在云数据中心的商用服务器上运行的出色性能（例如，视频编码[19]，视频压缩[2]和人脸识别[10]）。同时执行这些应用程序通常将根上的远程过程调用（RPC）请求散布到多层的大量叶子中。大多数情况下，服务级别的性能受到单个叶子的RPC尾部等待时间的限制[17]。因此，如果我们可以减少（甚至限制）RPC尾部延迟，则分布式应用程序将运行得更快。

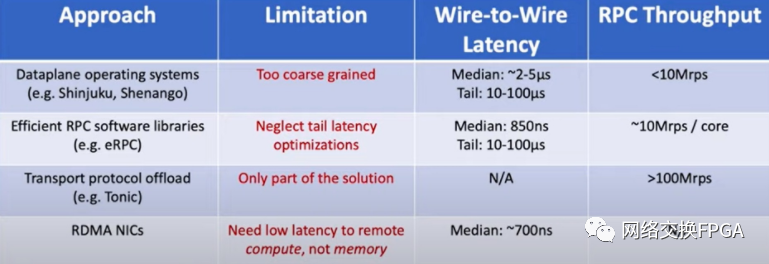

现代CSP试图通过引入具有快速RDMA和运行低延迟微服务的NIC驻留CPU内核的专用NIC硬件[6，38]来解决此问题。根据经验，微服务需要5-10µs的调用时间，因此只有在我们发送它超过10µs的计算时才值得调用[27，41，28]。相比之下，我们的工作目标是实现有效的亚微秒RPC，该RPC可以在服务器上以不到1µs的通信开销被调用。我们在本文中使用的一个关键指标是线到线的延迟，定义为从RPC请求消息的第一个比特到达NIC，到已处理的RPC响应的第一个比特离开NIC的时间。报告的最佳线对线延迟中值约为850ns[28]。我们的目标是将中位数和尾数都减少到100ns以下，因此值得运行“ nanoServices”。短的RPC需要少于1µs的工作时间。

减少RPC开销的许多先前尝试包括低延迟和无损交换机[30、35、8]，减少的网络层数和专用库[28]。当前最快的方法是部署专用的NIC和交换器硬件，但是很难编程[25、24、26、50]。

我们的工作提出了一个问题：我们可以设计一个易于编程的未来CPU内核，但可以以绝对最小的开销和尾部延迟来服务RPC请求吗？我们的设计被称为nanoPU，除了常规处理之外，还可以看作是针对亚微秒RPC服务优化的未来CPU内核的模型。另外，nanoPU可以被认为是一类新型的特定域的nanoService处理器，设计用于安装在smartNIC上，或者是一个独立的集群，可以服务于亚微秒RPC。例如，今天要构建具有100个100GE接口的类似于Celerity [15]的单芯片512核nanoPU，以每秒10Tb/s的速度服务于每秒超过5亿个RPC。这种设备可以从根本上改善大型分布式应用程序的性能。

我们的方法基于四个主要观察结果：首先，我们需要最小化从RPC请求数据包通过以太网到达到开始在运行线程中进行处理的时间。nanoPU通过用硬件替换软件线程调度程序和核心选择器（即负载均衡器）来完成此任务。通过完全绕过PCIe，主内存和缓存层次结构；通过将RPC数据直接放入CPU寄存器文件中；通过用硬件中可靠的传输层替换主机网络软件堆栈，将完整的RPC消息传递到CPU。其次，我们需要最小化网络拥塞。nanoPU通过硬件（使用可编程的P4管道[23]）实现NDP [20]，从而减少了拥塞并提高了播报性能。第三，我们需要通过流水线化报头和传输层处理，线程调度和硬件中的内核选择来最大化RPC吞吐量。nanoPU在NIC中包括P4 PISA管道[9]，可并行处理多个数据包并重新组合RPC消息。最后，大型分布式应用的性能往往受到RPC尾部延迟的限制;因此，在处理RPC时，我们需要控制和最小化尾延迟。nanoPU提供了我们认为是第一个有界尾延迟RPC服务，从而确保符合要求的RPC请求将在例如到达NIC的1µs内完成服务。

我们的贡献：总之，我们做出以下研究贡献：

• nanoPU：NIC和CPU的新颖共同设计，可最大程度地减少RPC尾部延迟。我们的设计包括：（1）NIC中的专用内存层次结构，直接连接到CPU寄存器文件，（2）低延迟硬件传输逻辑，内核选择和线程调度，以及（3）通过限制消息来限制尾部延迟处理时间。

• nanoPU的开源原型扩展了具有200Gb/s网络接口的RISC-V火箭核心[46]，通过在AWS F1 FPGA实例上可重复的精确循环模拟进行了评估。

• 演示（1）的线对线延迟仅为65ns（没有以太网MAC和串行I / 0时为13ns），比报告的最佳结果快13倍；（2）每个核的吞吐量为200 Gb/s，比内核报告的速度快2.5倍最先进的技术，（3）NIC中的处理速度为350 Mpkts/s（包括传输和核心选择逻辑），比Shinjuku [27]，Shenango [41]和eRPC [28]软件解决方案快50倍，4）硬件抢先式线程调度，可在高负载下在2.1µs以下实现99％的尾部等待时间；（5）第一个确定最终RPC尾部等待时间的系统；以及（6）硬件中的高效内核选择算法。

• 可靠，低延迟的NDP [20]传输层和拥塞控制的硬件实现。据我们所知，这是对学术机构实施的硬件传输协议的首次端到端评估。

• 我们演示了一个键值存储（MICA [34]），它在1.1µs（不包括切换延迟）中存储3次复制写操作，比现有技术[26]快8倍。

架构设计

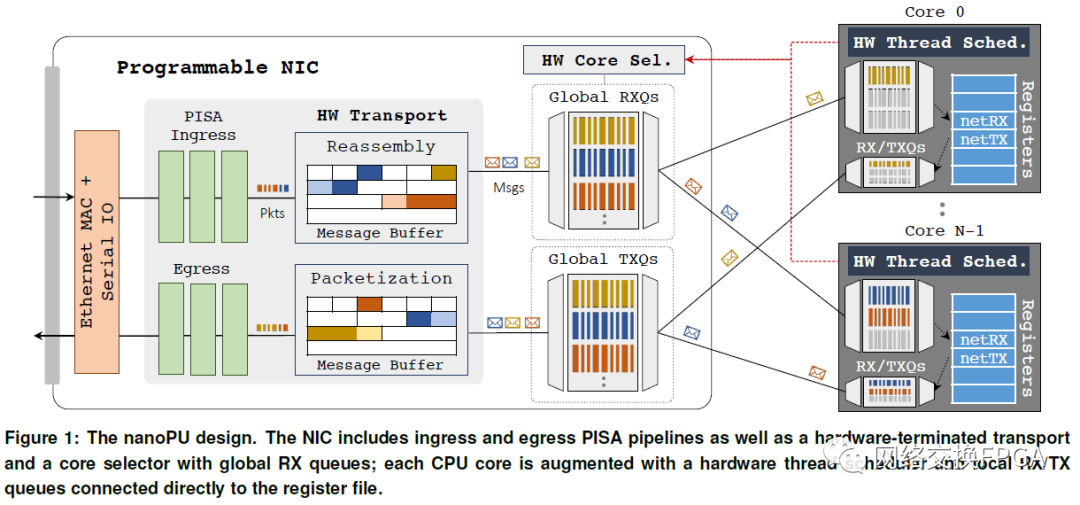

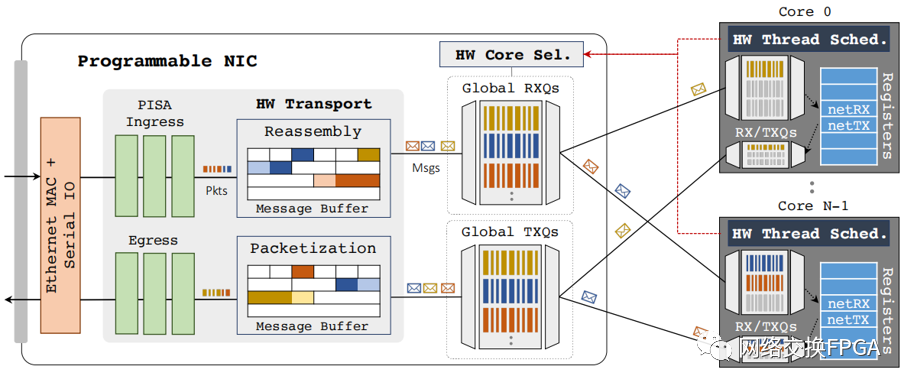

图1是nanoPU的框图。在这里，我们依次描述每个架构块。

2.1 硬件端接的传输逻辑

传输逻辑在硬件中执行三个主要的流水线任务：（1）处理数据包头，例如VXLAN，覆盖隧道，加密和解封装；（2）在以太网帧和应用程序消息（例如RPC请求和响应）之间转换；以及（3）执行拥塞控制以减少网络内延迟。

硬件传输层可以被大量流水线化，允许它同时处理几个包，并释放CPU来关注它应该运行的应用程序代码。作为第二个好处，通过在固定延迟的硬件管道中实施传输逻辑，处理每个数据包的尾部延迟显着低于软件中运行的相同算法。此外，硬件传输层的响应速度比软件快，导致端点之间的拥塞控制环路更紧密，因此网络使用效率更高。

在硬件中实现可编程传输逻辑需要支持NIC中的以下功能：

• 打包/重发缓冲区，用于将消息分解为数据包，并存储传出的数据包，直到接收方确认它们为止。

• 重组缓冲区以处理乱序数据包。

• 计时器和基于计时器的事件处理逻辑，用于状态转换，例如重传和后台维护任务。

• 调度程序决定传出数据包的顺序。

• 状态机保持每个消息的状态，包括当前的速率或拥塞窗口大小，序列和确认号以及消息状态；并保持计数器。

• 数据包生成器支持传输协议，这些传输协议响应数据平面事件（例如数据包的到达或数据包丢失的检测）生成控制数据包。

可以借助P4可编程的，事件驱动的PISA管道来实现传输逻辑[22]。专业可移植性使我们能够比较不同的传输层，并允许网络所有者创建新的解决方案，并可能动态部署特定于工作负载的传输层。可编程管道意味着新的行速率包处理很容易添加而不会减慢CPU核心中的应用程序处理，例如网络遥测[32]或新的协议头。

最近的工作表明，长尾延迟可能是由主内存的带宽争用引起的。到达和离开的网络数据包数据通过应用程序的内存访问来争夺内存带宽[47，48]。应用程序通常按顺序处理网络数据。因此，首先，随机存取存储器不是用于联网的正确资源类型。相反，nanoPU维护专用于网络数据的两个级别的FIFO队列，从而允许独立，顺序，无竞争的读写，如图1所示。在接收路径上，两个级别的FIFO包括本地内核之间共享的核心RX队列和全局RX队列。3在传输路径上，有一组对应的本地和全局TX队列，用于存储应用程序编写的各个消息字。

当运行在内核上的应用程序线程希望执行网络IO时，它将绑定到第4层端口号。然后，nanoPU为端口分配本地和全局RX / TX队列。在同一核心上运行的线程必须绑定到不同的端口号，但是在不同核心上运行的线程被允许绑定到相同的端口号，从而允许多个核心处理来自同一全局RX队列的消息。

每核FIFO直接连接到CPU寄存器文件中的两个通用寄存器（GPR）；网络RX和TX队列的头（netRX）和尾（netTX）。为了接收消息，应用程序仅从GPR netRX读取，从网络RX队列的头部提取数据。类似地，为了发送消息，应用程序将GPR netTX写入与网络TX队列尾部相对应的位置。硬件确保为当前线程读取和写入正确的队列，以防止在单独的线程之间泄漏数据。

尽管可以通过多种不同方式对通用体系结构进行分区和打包，但在此我们假设nanoPU芯片包含NIC和内核，并且所有缓冲区和FIFO存储器都集成在同一芯片上。因此，到达的数据会遍历到每个核心的专用点对点链接，而无需等待共享的PCIe总线。

必须将到达的消息调度到内核，以由应用程序线程进行处理。如果将线程固定到单个内核，则选择是明确的。但是更常见的是，应用程序在许多内核上运行线程，我们希望将到达的消息调度到空闲的内核。理想情况下，NIC将维护单个工作保存的全局RX队列，空闲核心可以从该队列中提取其下一条消息以进行处理，从而使预期的等待时间最短。但是这种设计是不切实际的，要求所有内核同时从单个全局RX队列中读取。在另一种极端情况下，NIC为每个核心维护一个RX队列，某些消息将卡在繁忙的核心的RX队列中，而其他核心则处于空闲状态。

已经证明，Join-Bounded-Shortest-Queue或JBSQ（n）是理想的单队列系统的很好的近似值[33，47]，并且在硬件中很实用。JBSQ（n）使用集中式队列以及每个核心的最大深度为n的短边界队列的组合。当每个核心队列有可用空间时，集中式队列将首先补充最短队列。JBSQ（1）等效于单队列模型。

nanoPU在硬件中实施JBSQ（n）策略，该策略非常自然地映射到图1中的两层RX队列，每个第4层端口号（即应用程序）有一个中央RX队列。默认情况下，我们使用JBSQ（2），尽管可以将设计配置为使用不同的n值。我们将实现细节推迟到3.2节。

2.4 硬件线程调度

nanoPU线程调度程序有几个要求。首先，它必须频繁且迅速地做出决策。最好的最新操作系统每5µs做出一次调度决定[27，41]，这使得它们的粒度太粗，无法以亚微秒的处理时间来调度RPC。因此，nanoPU线程调度程序在硬件中运行。这使得调度决策可以与应用程序处理连续且并行地进行，而无需等待计时器中断来启动到软件调度程序的上下文切换。

其次，线程调度程序必须跟踪当前哪些线程可以进行调度。如果线程已注册（这意味着已分配端口号和RX / TX队列），并且该线程的本地RX队列中正在等待消息，则该线程被标记为活动线程，因此可以进行调度。线程保持活动状态，直到线程显式地指示它是空闲的或者它的本地RX队列是空的。

第三，线程调度程序必须选择下一个要运行的线程。每个线程都有严格的优先级。优先级较高的活动线程将抢占优先级较低的活动线程，而优先级相同的线程则按FIFO顺序处理消息。如下所述，线程的优先级是动态的：运行时可以将其从优先级0降级为优先级1。

第四，线程调度程序是nanoPU所独有的，它支持有保证的服务时限，以使应用程序一致。该保证只能提供给优先级为0的线程，它通过限制其消息处理时间来起作用。如果优先级为0的线程花费的时间超过x µs来处理消息，则调度程序将立即将其优先级从0降级为1，从而允许其被具有待处理消息的其他优先级0线程抢占。（默认情况下，x = 1µs。）如果将一个内核配置为最多运行k个优先级为0的应用程序线程，并且设计这些应用程序时，每个应用程序在给定时刻只有一条消息未处理，则消息处理的尾部等待时间为应用程序的边界为：max（latency）≤N + kx +（kk 1）c，其中N是NIC延迟，而c是上下文切换延迟。即使内核上的某些应用程序行为不正常且处理消息所需的时间超过xµs，此限制仍然适用于其他应用程序。

最后，线程调度程序会告诉操作系统何时更改线程。它通过在以下情况下触发中断来做到这一点：

• 当前在内核上运行的线程不再是优先级最高的活动线程。发生这种情况的原因可能有几个：（1）消息到达的优先级比当前运行的线程高；（2）优先级高的线程完成其消息的处理并变为空闲状态；或者（3）优先级0的线程超出了该线程的优先级。最大允许处理时间，其优先级降低为1。

• 所有线程都处于空闲状态，并且当前线程超过了空闲超时。在这种情况下，调度程序将轮流遍历所有运行中的线程，以确保它们都能取得进展。

为了完成其工作，线程调度程序将三条信息作为输入：（1）每个线程的状态（活动或空闲；（2）每个线程的优先级；以及（3）消息在头部的时间戳每个队列。

其它评价

以网络为中心的计算可将计算和数据处理从CPU卸载到并分解到CPU，以支持不断增长的吞吐量，大数据量和数据中心的信息复杂性。一个新兴的范例是采用SmartNIC进行以网络为中心的计算，它在主机的网络接口上引入了特定于用户的处理。那么是否可以对CPU芯片本身进行改进，使其更加适用于大量网络数据的收发处理呢？nanoPU就是从这个角度来展开研究的。

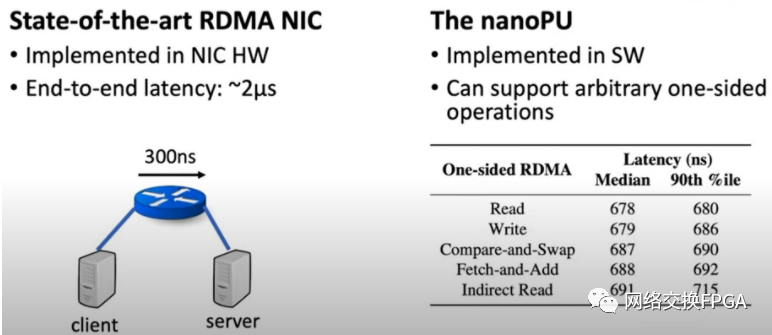

我们假设这是图表左侧的 InfiniBand，但不知道年份；它可以是带有 RoCEv2 的以太网。

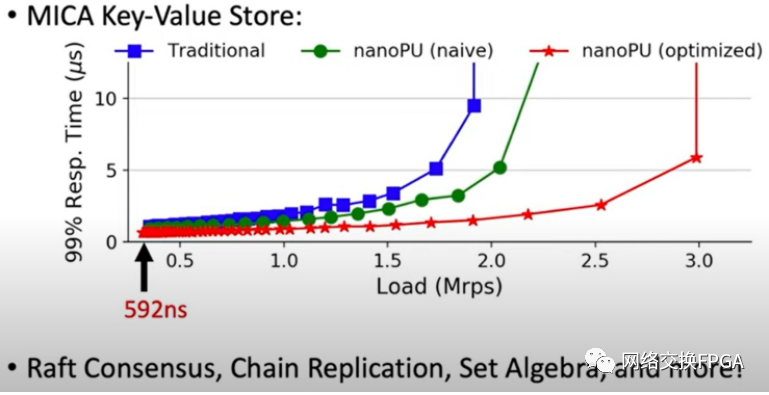

以下是 nanoPU 运行 MICA 键值存储的方式，该存储也来自卡内基梅隆和英特尔实验室：

正如您所看到的，与传统RDMA方法相比，nanoPU在这个键值存储上可以提高吞吐量，并且显著降低延迟——同时也可以做到这一点。

看起来我们可能需要一个新标准来允许所有 CPU 支持嵌入式 NIC，而无需让任何人承诺使用任何特定的嵌入式 NIC。或者，更有可能的是，每个 CPU 供应商都有自己的嵌入式 NIC 风格，并试图将两者的性能和收入联系起来。市场总是在开放之前就拥有所有权。毕竟，这是实现销售额和利润最大化的最佳途径。

顺便说一下，nanoPU 工作是由赛灵思、谷歌、斯坦福大学和美国国防高级研究计划局资助的。

最后一个想法是：这种方法不是很好的MPI加速器吗？早些时候，根据nanoPU的论文，J-Machine超级计算机和Cray T3D就支持类似于RPC的低延迟、内核间通信，但因为它们需要原子读写，所以很难阻止线程读写它们不应该读写的东西。nanoPU中的集成线程调度程序似乎通过其寄存器接口解决了这个问题。也许有一天所有的CPU都会有注册接口，就像它们集成了PCI Express和以太网接口一样。
