询问 AI逻辑分析仪一直是一种重要的仪器，尤其在调试数字电路时，更是必不可少的工具。USB逻辑分析仪的推出，使得仪器占位面积极小，可随身携带。更重要的是由于分析，处理和显示是在PC上进行，功能变得格外强大，而且随着软件不断升级，功能更是会不断得到加强和完善。
需要说明的是现在涉足这个市场的玩家众多，这里只选择最有代表性的，具体做法是要求采样率在400Msps以上，如果一家有好几种产品满足这个要求，只要不是同一系列也选进来，就算这样限于本人的认知也有好多出色的厂家和产品没有入选。大家知道的话可以推荐上来，宗旨是让大家更好的了解USB逻辑分析仪，以便选择，并更好的使用。
参照标准：Agilent 1690AD
Agilent在逻辑分析仪市场上向来举足轻重，如今更是推出了基于PC的1690A系列基于PC的逻辑分析仪。1690AD可以看成是去掉显示屏部分的1680。Agilent似乎现在很喜欢去掉显示器，比如6000L 示波器就是将6000系列的示波器去掉显示部分，做成1U上架产品。不过正因为1690是1680的无显示器版本，所以售价是相当的惊人，不过Agilent的仪器一贯如此，优质高价，用户似乎也没有过多抱怨。另外，该仪器没有采用USB接口，而是采用了1394.下面再来看看这款产品的主要特点
定时分析（异步采样）
800 MHz / 400 MHz（半通道/全通道）传统定时，4 M / 2 M存储器深度
200 MHz转换定时，1 M存储器深度
状态分析（同步采样）
200 MHz状态分析，1 M存储器深度，为同步系统测量提供了性能和余量。
自动设置阈值/样本位置，实现在高速总线上的精确测量
同时监测所有通道上的眼图，快速发现故障信号
在外部示波器和逻辑分析仪之间进行时间相关测量，帮助用户确定信号的模拟质量对设备数字操作的影响。
简单快速的触发功能，允许根据查看的信号定义所需的触发器。可以在数据显示屏内部使用下拉菜单，定义边沿、码型和毛刺(简单触发)等触发事件，或在显示屏上在怀疑的事件周围画一个框，查看其是否再次发生(快速触发)。
高级触发功能，可以使用拖放图形图标作为构件，量身定制复杂的触发方案，找到最难以捕获的问题。
离线分析功能，可以在Windows PC上分析以前捕获的数据，使逻辑分析仪自由捕获额外的数据。
最多支持136通道
正因为1690AD是一个标准的逻辑分析仪，这里将它选成对比的标准，做为尺度和众多的USB逻辑分析仪做对比。
来自台湾的力量

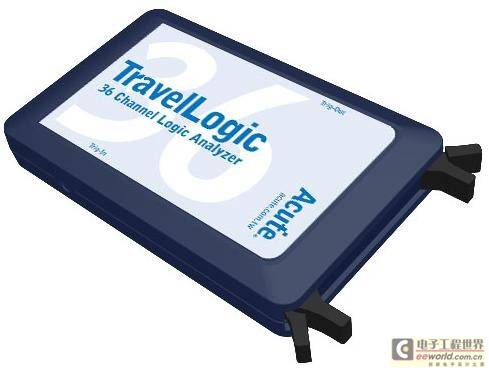

Acute(皇晶)是一家台湾企业，http://www.acute.com.tw/ 涉猎USB仪器已有相当时日，旗下产品线有逻辑分析仪，图形发生器，数字示波器，主打Pocket（口袋）仪器的概念。TL2236是唯一一款定时分析高达4GHz的USB逻辑分析仪，同时也支持200MHz状态分析。存储深度类似数字示波器是可变的，从定时分析4GHz时的2.5k bits/ch到200MHz时的 2M bits/ch。最深的存储深度出现在1.6GHz定时分析时的16M bits/ch,不过这时候的可用通道数只有四个通道，适合分析高速需要长存储的信号。也是唯一一款支持转换定时（transitional sampling）的分析仪。其它特点还有：
‧突波觸發(500ps)
‧250pS触发分辨率
‧4組條件式觸發 (每組條件16階)
‧支持预触发和触发
‧多次触发，可达4096次，（类似波形刷新率）
.支持word,channel,transition,glitch,width触发种类
‧UART, I2C,I2S,SPI 串行协议的硬件触发
‧資料記錄(硬碟儲存)
‧時間戳記錄模式(Time stamp)
‧即時頻率顯示
‧即時狀態顯示
‧可與皇晶或其他DSO堆疊成混合訊號分析儀
‧可量測最低電壓0.25伏(Vpp)

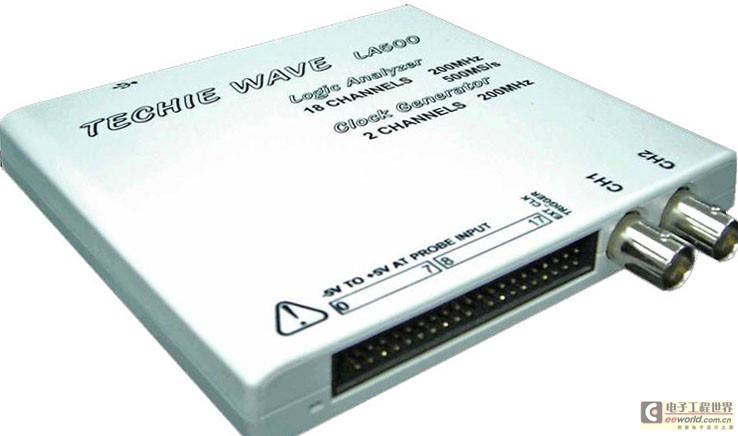

台湾佳营2007年才涉足测量行业，不过跟MTK一样，出手不凡，2007年底就推出了以Techie Wave为品牌的产品，首款产品就是TWLA500。这款产品初看粗糙，其实很有内涵。TWLA500将逻辑分析仪和时钟发生器融合在一起，提供最大500MHz的采样率，200MHz带宽，以及2通道的200MHz时钟输出。给我印象最深的地方是独立有缘探头和非接触式测量，以及由此带来的零负载效应。记得当时他们还演示了这款产品最独特的网络分析仪功能，可以用来扫诸如USB线缆之类的带宽。非接触式测量在电力测量中使用比较普遍，Fluke就有好多产品，可用在逻辑分析仪上还是首次，而且更难能可贵的是支持200MHz带宽。其它特点还有：
‧建立时间/保持时间≈0ps
‧18通道均为独立有源探头接口
‧超高输入阻抗4MΩ(<0.1pF)
‧每路存储深度高达10Mbit
‧支持软件更新
‧可调式触发设置
‧支持多重边缘触发和条件触发
‧可调式时钟占空(Clockduty)
‧支持小信号输入,灵敏度为25mV
‧支持电平：LVDS,PECL,LVPECL，SSTL3,SSTL2,HSTL15,HSTL18，LVCMOS3.3/2.5/1.8/1.5/1.2,LVTTL，PCI,Bus-LVDS,RSDS,GTL,GTL+,GTLP
‧2通道独立时钟发生器输出达200MHz，并提供25mA输出驱动能力和1MHz时钟输出精度
‧时钟输出上升/下降时间1ns
‧支持输入信号范围–4.3V~+4.7V

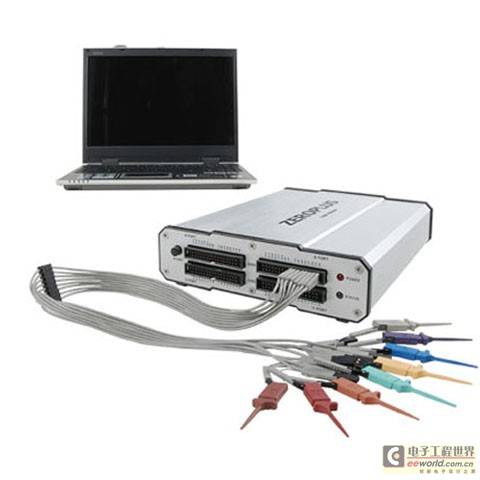

1997年成立的孕龙科技，由一群资深嵌入式软件工程师创立。初期从事IC Design,2004开始涉足开发逻辑分析仪，由于其在微处理器领域的多年积累，一推出便在台湾获得广泛的认同，成为工程师普遍使用的逻辑分析仪之一。产品线丰富，与皇晶是主要竞争对手。孕龙逻辑分析仪的主要特点有波形压缩，限定子延迟，触发分页达8192页。支持各种各样的总线触发和解码，是真正面向嵌入式调试的工具，几乎支持所有主流总线，比如大家熟悉的I2C，SPI，UART，ＵＳＢ１.１,IRDA，同时还支持汽车总线CAN,LIN,Flexray,以及SD/MMC card,I2S,SPDIF这样的多媒体总线，甚至连1-wire,HDQ,Microwire,Smbus,SSI,JTAG这样的陌生总线，以及一些不太常见的如LPC，LPC-Serirq,Miller,Manchester,7-Segment LED,SPI-SIGNIA,LCD1602,ST等总线都支持，相信孕龙还会继续推出特殊总线的触发和解码软件。此外孕龙的逻辑分析仪还支持Trigger count的功能，相当于示波器的事件触发。并支持实时触发，即无论在上升沿，下降沿或者任意沿，高，低或高低任意电平都能在1个系统时钟周期内触发。这个指标相当于Agilent 1690AD 的触发延迟（trigger in arms logic analyzer）15nS。而且也是唯一支持70°高温仍能正常运行的仪器。[page]
欧美厂商

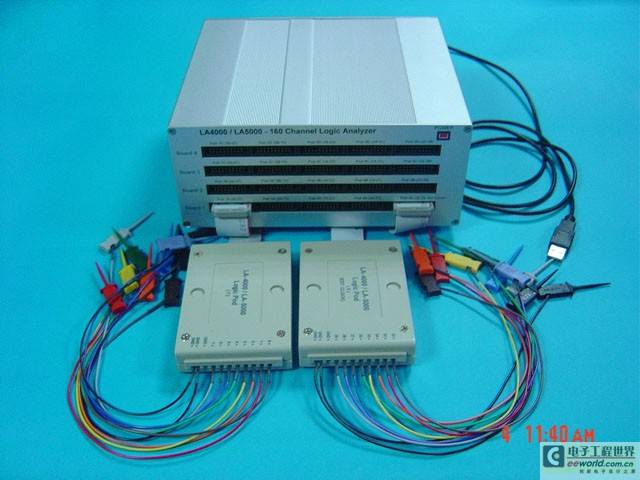

Link instruments始创于1986年，http://www.linkinstruments.com/。是由哥伦比亚大学的几个毕业生创建的，这点跟Rigol有点像。初期产品是基于ISA，PCI等插槽的，现在已全部转成USB2.0接口。旗下产品有逻辑分析仪，数字示波器，图形发生仪，频谱分析仪。在台湾的分公司叫克拉克，http://www.clock-link.com.tw/p0.htm。现在大陆出售的逻辑分析仪多是来自克拉克，可能大家对它也比较熟悉。LA-55160是唯一支持高达160通道的USB逻辑分析仪，体积稍有点大，但比Agilent的1690要小很多。不过当通道数为96通道时，采样率达500M Sa/s,存储深度512kSa,当使用全部160通道时，采样率减少到250M Sa/s,存储深度256kSa,使用外部时钟采样率和存储深度进一步降到80M Sa/s和128kSa。其它特点包括：
‧连续可变预触发/后触发位置，储存触发点附近多达512k事件样点
‧高阻抗探头减少负载效应（200kohm//3pF）.
‧可变阈值范围-6.4V to +6.4V
‧支持8种不同的逻辑电平包括：TTL,ECL,3V logic,CMOS,RS232,同一时间可选择多种电平
‧触发输出，同步其它仪器
‧100MHz带宽
‧8个外部输入高速时钟可根据用户定义组成灵活的时钟限制
‧支持同一探头的状态和时序同步捕获
‧可选的高速图形发生器，在8到160通道上提供100M bit/s的速率
‧并口，USB（1.1/2.0）连接
Janatek 是一家来自南非的厂商，与Tiepie互为代理。生产基于PC的逻辑分析仪的历史已有十年之久。早期还曾生产过并口的逻辑分析仪。不过虽然Janatek来自非洲，可其规格一点都不低，在售的逻辑分析仪采样率全在200Msps以上。LA-gold-36和Annie-USB都是Tiepie生产的采样率超过500Msps的逻辑分析仪，下面分别介绍。

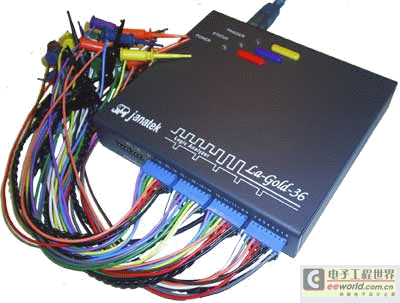

LA-gold-36是一款36通道集成了图形发生器的逻辑分析仪，主要应用目标是信号完整性，提供了非常高的指标，跟TWLA500长的很像，指标也相仿佛。突出的特点在于提供了极其丰富的触发功能，包括沿和码型的各种组合触发。码型发生器和TWLA500的一个主要区别是，码型发生器的输出复用了逻辑分析仪的输入端口，并支持高达8个通道。还可用作数据记录仪。其它特点有：
‧所有通道支持最高1Gsps采样率
.超过100MHz输入带宽
.最高1M sa/ch存储深度
.8 通道 码型发生器
.4个独立的可变容限
.数据记录
.可选的触发模式：毛刺触发
.外部时钟输入
.捕获时间可延长
.良好的可支持SMD的抓钩
.高速USB2.0
.无需外部供电
[page]

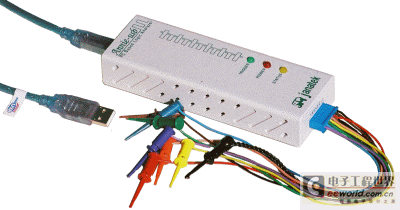

Janatek Annie-USB是一款只有8通道的逻辑分析仪，同时这全部8个端口可以复用为码型发生器，区别于LA-gold-36的主要地方是采样率最高只支持到500Msps，码型发生器的输出最高只有20MHz。一样提供了灵活多变的触发方式。值得说明的这两款逻辑分析仪的软件界面跟TWLA500非常的相似。

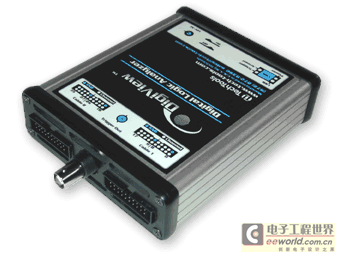

TechTools是一家美国公司，主要提供PIC仿真器和逻辑分析仪。其最高产品就是DV3400，半通道模式下最高支持400Msps的采样率，全通道模式为200Msps。支持各种常见串行总线的触发，如RS232/485，I2C，SPI。主要特点有：
.36通道，200Msps(5nS)
.18通道，400Msps(2.5nS)
.多样的自动压缩技术
.消除分辨率和存储深度的矛盾
.先进的通用配对电路（8通道）
.可选的配对模式
.灵活的Cascadable 序列(4*4)
.序列计数器（16@1M cont）
.±6V可变容限
.所有通道最大±50V持续输入
.接地电流保护
.图形化触发分配
.PC掉电后仍可持续运行
.触发输出

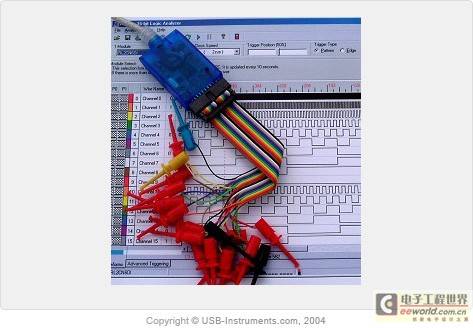

USB-Instrument是英国一家专注USB测试仪器的公司，生产示波器和逻辑分析仪。Ant16-16 提供16通道和500Msps采样率。主要特点有：
.超便携性
.USB供电
.2k sa/ch 存储深度
.触发输入和输出
.500MHz 定时分析
.100MHz 状态分析
.便宜
.简单或复杂的触发方式
.软件可升级

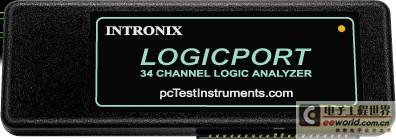

Intronix LA1034是美国厂商Intronix仪器的逻辑分析仪，这款产品以389USD的价格提供了非常强大的性能。建立/保持窗口可调的状态采样模式，可选逻辑灵敏度和门限，丰富的触发模式包括沿，码型，群幅度，事件，具体码型，范围，脉宽触发。其它特点如下：
.500MHz定时分析
.200MHz 状态分析
.多级触发
.实时硬件采样压缩
.6V to -6V可掉逻辑门限
.CAN，I2C，SPI，RS232解码
.内建 300MHz频率计
[page]

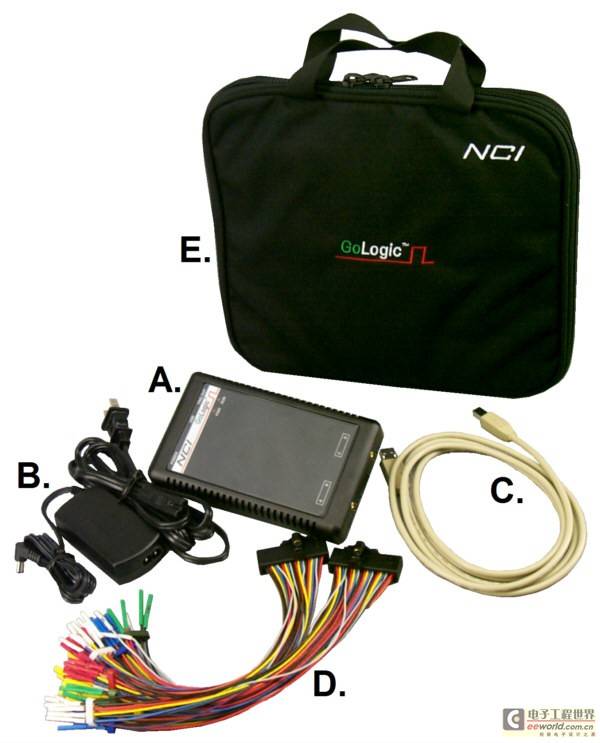

NCI是一家美国的老牌厂商，生产逻辑分析仪的历史有20年之久。作为一家专业的逻辑分析仪厂商，提供的产品确实可以跟低端台式逻辑分析媲美。在首页上赫然写着LeCroy的MS-32混合示波器选件就是采用他们的GoLogic-36.GoLogic系列有36通道和72通道可选，两者的区别在于72通道的有全通道/半通道工作模式可选。全通道模式下只能提供250Msps的采样率，半通道模式下提供500Msps的采样率。同时提供了非常丰富的反汇编功能，不光支持8051，还支持，680x0,80x86,zx80，几乎囊括了主流的CPU，简直就是反向的最佳工具。此外NCI推出的ScopeLink软件也是非常有特色的，可以触发和观察来自数字示波器模拟通道的波形，最多支持4个模拟通道，4个数学波形。从而构成混合信号分析仪。支持三大示波器厂商的几乎所有主流产品，详细清单如下：
Tektronix®
DPO 3000, 4000, and 7000 Series
TDS 1000 through 7000 Series
TDS 200 through 700 Series
LeCroy®
WaveJet Series
WaveSurfer Series
WaveRunner Series
WaveRunner-2 Series
WavePro Series
WaveMaster Series
Aglient®
DSO 5000, 6000, 7000, and 8000 series
Infiniium 8000 series
Infiniium 546xx through 548xx series
其它特点还有：
.36通道模式下最大4Mbit/ch存储深度
.36通道模式下500MHz定时分析
.72通道模式下250MHz定时分析
.125MHz状态分析支持71通道
.支持转换定时，分辨率8nS
.码型，边沿，范围触发
.触发序列
.CAN,LIN,I2C,SPI,UART,RS232总线分析
.8051,680x0，80x86,Zx80反汇编
.可通过网络实现远程控制
.C/C++源代码显示
.可导出波形数据给其它应用程序
.可选的存储(只存储你关心的数据)
国内厂商

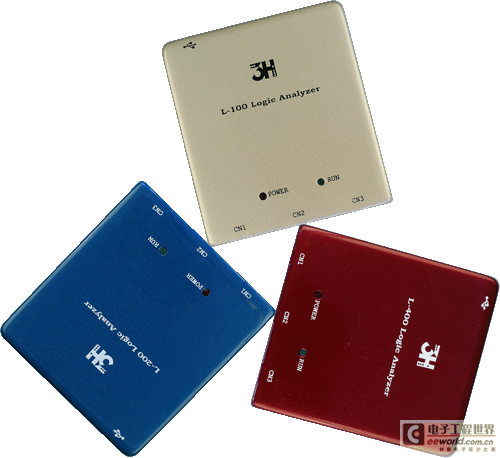

北京飞腾三环主要经营USB示波器，逻辑分析，组合仪器以及单片机仿真器。其推出的逻辑分析仪采样率高达800Msps,不过只支持所有24通道中的2通道，剩下的22通道只支持400Msps，存储深度也采用了类似的处理，8通道支持2Mbits,剩下的16通道支持1Mbits。支持8通道为一组的状态和边沿触发，并支持4级X2的队列触发。支持最多16通道为一组的总线触发，最窄2nS的脉宽触发，不过这两个触发功能都是内建，软件还未支持。独创的采样计数器，可以查看历史采样次数。并可以通过条件触发和存储来获得更长的采样记录。并能配置特殊的有源探头，比如高频，高阻，高压，差分探头。其它特点还有：
.800Msps最大采样率，24通道任意组合同步采样，最高100MHz状态分析
.-5.5V至6.5V输入范围，-5V至5V的触发电平
.即插即用，实时观测周期性脉冲信号
.可调的数字滤波器，支持统计分析
.任意缩放的波形观测系统，高校万用标尺，支持多点相位测量，精确时序分析
.波形存储，调用，条件搜索，定位书签

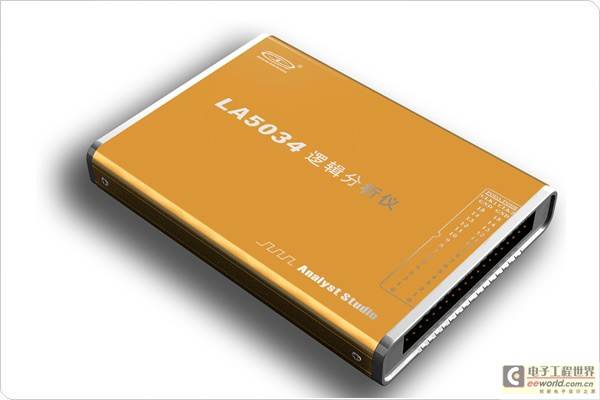

致远电子是广州周立功旗下的工厂，主要从事工控机，嵌入式学习工具，开发平台的生产，销售活动。逻辑分析仪是其基础测量仪器业务的一部分。LA5034是其逻辑分析仪系列产品中采样率最高的一款，提供500Msps,34通道，并集成了总线分析仪，逻辑笔。由于周立功和台湾孕龙有相似的背景，都是先从事嵌入式开发，后才转作分析仪，所以其产品也很类似，只是周立功涉足的比孕龙要晚，所以功能没有孕龙那么丰富。LA5034也是主攻总线分析和协议分析。支持的总线有：UART，I2C，SPI，1-wire,SSI,同时提供变形米勒编码分析插件和双相曼彻斯特编码分析插件。支持的协议有：SD/MMC卡SPI模式，CF卡TureIDE模式，MODBUS协议。独特的地方在于支持A/D转换分析，和8051反汇编。主要特点如下：[page]
.500MHz采样频率，120MHz测量带宽。
.智能提示,数字滤波,信号分组,动态测量
.2K存储深度，支持数据动态记录方式，最大等效于256G个采样点。
.LA5034可以设置边缘、电平、总线等多种触发方式，方便易用。
.崭新的多文档结构可以让您在测量的同时可以观察和比较其他数据。
.强大的数据导出功能支持对测量信号进行二次分析成为可能。
.USB2.0全速接口，即插即用。
.动态升级的硬件算法使您的测量手段与时并进。
总结
在这里一共对比了来自11个厂商的13款产品。可以说由于其市场定位各具特色。性能指标最高，最接近专业逻辑分析仪的无疑是Acute的TL2236和NCI的GoLogicU72。软件最丰富的无疑是孕龙的，但价格非常高。性价比最高的无疑是Intronix的LA1034和周立功的LA5034。值得说明的是所有的分析仪都在一个非常小的空间内，提供尽可能多的功能。比如集成时钟（码型）发生器，并用作数据记录仪。在分析仪擅长的触发系统方面更是提供了比一般示波器丰富的多的触发功能，更有甚者提供了总线（协议）触发，解码功能，这对嵌入式的开发，测试，调试带来了极大的方便。能看的出基于USB的分析仪在提供尽可能多的功能的同时也在挤占和侵蚀原本属于台式逻辑分析仪的市场和空间。
总之一句话，如果你之前需要逻辑分析仪的时候，只能求诸于台式分析仪，但每每在高昂的售价面前止步的话，那么现在无疑则多了一种选择。
对比结果

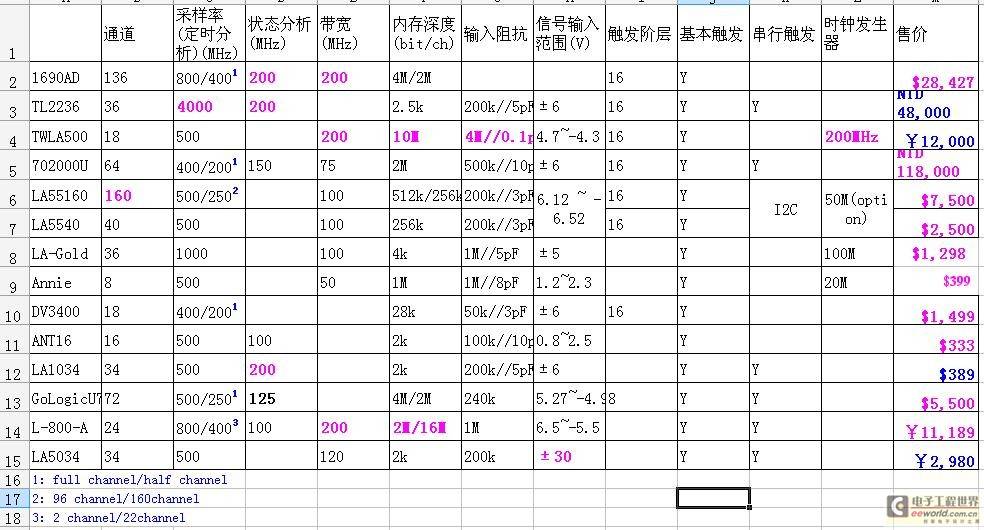

由于对比型号较多，对比内容比较多，产生的表格比较大，这里只插入简图。需要更详细资料的可留言索取。
