EMC EMI测试经验谈



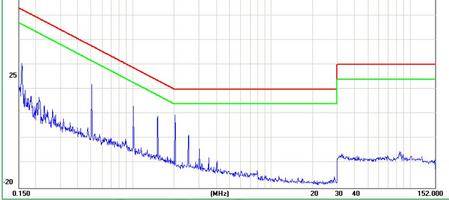

2.使输入和输出端远离噪音元件，如变压器线包，变压器磁芯，开关管的散热片，等等。

3. 使噪音元件（如未遮蔽的变压器线包，未遮蔽的变压器磁芯，和开关管，等等）远离外壳边缘，因为在正常操作下外壳边缘很可能靠近外面的接地线。

4. 如果变压器没有使用电场屏蔽，要保持屏蔽体和散热片远离变压器。

5. 尽量减小以下电流环的面积：次级（输出）整流器，初级开关功率器件，栅极（基极）驱动线路，辅助整流器。

6.不要将门极（基极）的驱动返馈环路和初级开关电路或辅助整流电路混在一起。

 7.调整优化阻尼电阻值，使它在开关的死区时间里不产生振铃响声。

 8. 防止EMI滤波电感饱和。

 9.使拐弯节点和 次级电路的元件远离初级电路的屏蔽体或者开关管的散热片。

10.保持初级电路的摆动的节点和元件本体远离屏蔽或者散热片。

11.使高频输入的EMI滤波器靠近输入电缆或者连接器端。

12.保持高频输出的EMI滤波器靠近输出电线端子。

13.使EMI滤波器对面的PCB板的铜箔和元件本体之间保持一定距离。

14.在辅助线圈的整流器的线路上放一些电阻。

15.在磁棒线圈上并联阻尼电阻。

16.在输出RF滤波器两端并联阻尼电阻。

17.在PCB设计时允许放1nF/ 500 V陶瓷电容器或者还可以是一串电阻，跨接在变压器的初级的静端和辅助绕组之间。

18.保持EMI滤波器远离功率变压器;尤其是避免定位在绕包的端部。

19.在PCB面积足够的情况下, 可在PCB上留下放屏蔽绕组用的脚位和放RC阻尼器的位置，RC阻尼器可跨接在屏蔽绕组两端。

20.空间允许的话在开关功率场效应管的漏极和门极之间放一个小径向引线电容器（米勒电容， 10皮法/ 1千伏电容）。

21.空间允许的话放一个小的RC阻尼器在直流输出端。

22. 不要把AC插座与初级开关管的散热片靠在一起。

23.金属外壳的滤波器的接地最好直接通过其外壳和地之间的大面积搭接。检查滤波器的输入、输出线是否互相靠近。

24.适当调整X/Y电容的容值、差模电感及共模扼流圈的感量；

25调整Y电容时要注意安全问题；改变参数可能会改善某一段的辐射，但是却会导致另外频度变差，所以需要不断的试，才能找到最好的组合。

26.适当增大触发极上的电阻值不失为一个好办法；可在开关管晶体管的集电极（或者是MOS管的漏极）或者是次级输出整流管对地接一个小电容也可以有效减小共模开关噪声。

27.开关电源板在PCB布线时一定要控制好各回路的回流面积，可以大大减小差模辐射。28.PCB电源走线中增加104/103电容为电源去耦；在多层板布线时要求电源平面和地平面紧邻；

29.在电源线上套磁环进行比对验证，以后可以通过在单板上增加共模电感来实现，或者在电缆上注塑磁环。

30.输入AC线的L线的长度尽量短；屏蔽设备内部，孔缝附近是否有干扰源；

31.检查接地螺钉是否喷有绝缘漆，是否接地良好
