工业机器人三大核心零部件：占总成本70％

来源:金融界发布时间:2020-01-27651浏览

三大核心零部件：难度最高，成本大头

工业机器人是一个典型的机电一体化产品，由三大部分、六个子系统组成，三大部分分别是机械部分、传感部分、控制部分，六个子系统分别是：驱动系统、机械结构系统、控制系统、人—机交互系统、感受系统、机器人—环境交互系统。

工业机器人最核心的三个零部件分别是伺服电机、减速机、控制器（包括运动控制），是工业机器人核心技术壁垒所在。

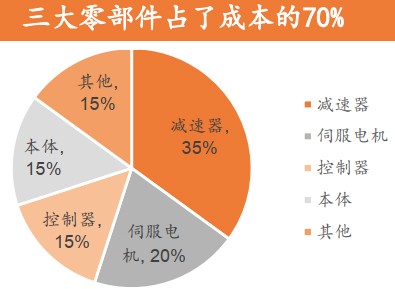

在工业机器人成本构成中，减速器、伺服电机、控制器分别占35%、20%、15%，合计约占70%。

核心零部件之伺服系统：工业机器人的动力来源

日系主导，欧美其次，国产追随。

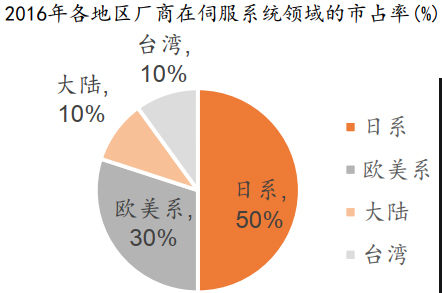

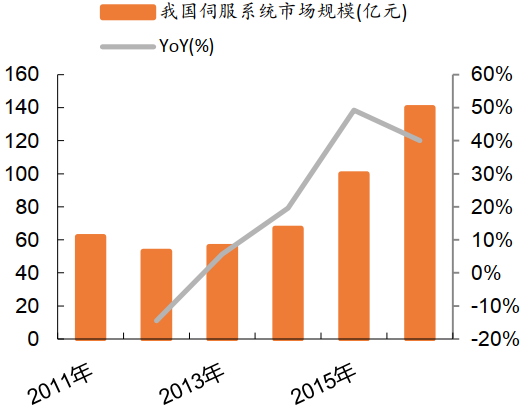

伺服系统是工业机器人主要的动力来源，主要由伺服电机、伺服驱动器、编码器三部分组成。2016年我国伺服系统市场规模约140亿元，处于快速发展状态。我国工业机器人用伺服系统主要被国外品牌垄断，其中日系品牌约占50%、欧美品牌约30%，中国台湾品牌约10%，大陆企业约10%。

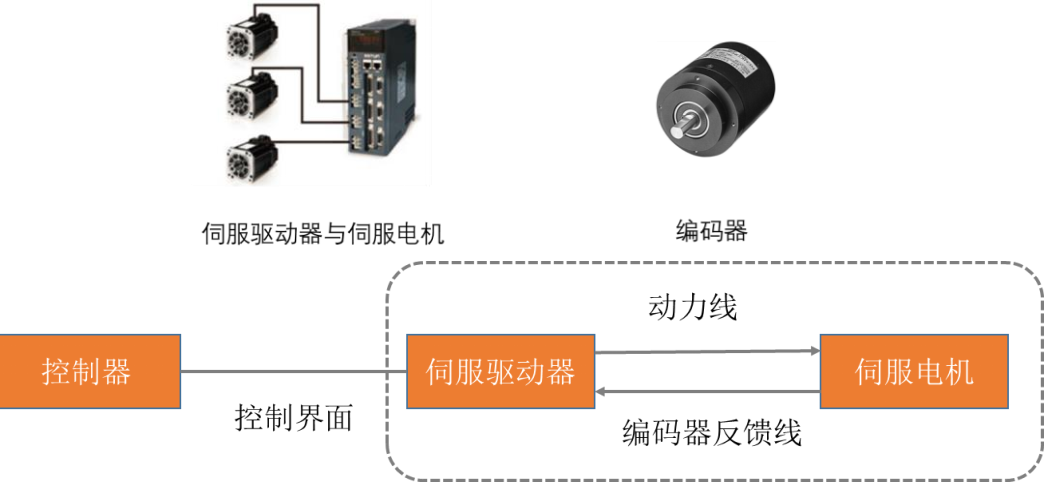

伺服系统的结构示意图

核心零部件之伺服系统：国产品牌差距仍在，大功率、高精度是方向

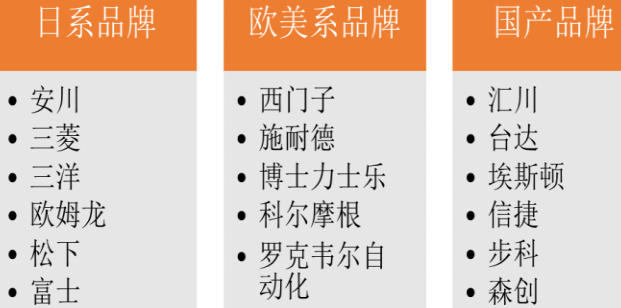

日系企业包括安川、三菱、三洋、欧姆龙、松下等公司，主要是小型功率和中型功率产品；欧美系品牌包括西门子、博世力士乐、施耐德等公司，在大型伺服具有优势地位；国产品牌主要包括汇川、台达、埃斯顿等公司，主要为中小型伺服。

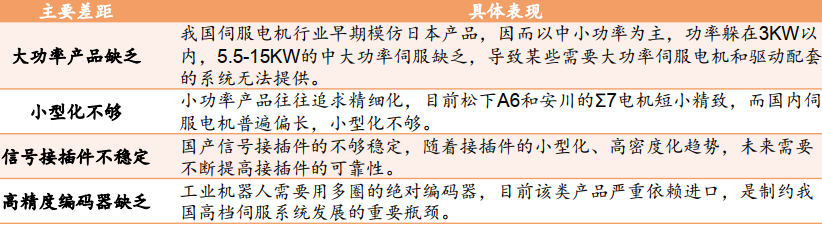

我国伺服电机与日系和欧美品牌仍然存在差距，主要表现为：大功率产品缺乏、小型化不够、信号接插件不稳定、缺乏高精度的编码器，这些也是国内伺服系统未来要攻克的主要方向。

核心零部件之减速器：全球超过85%的市场份额被日本厂商占据

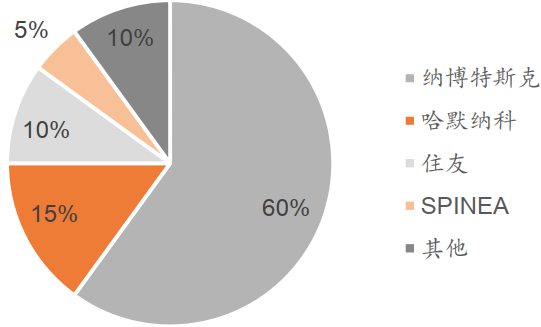

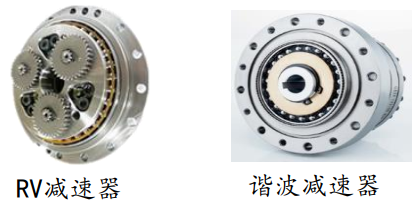

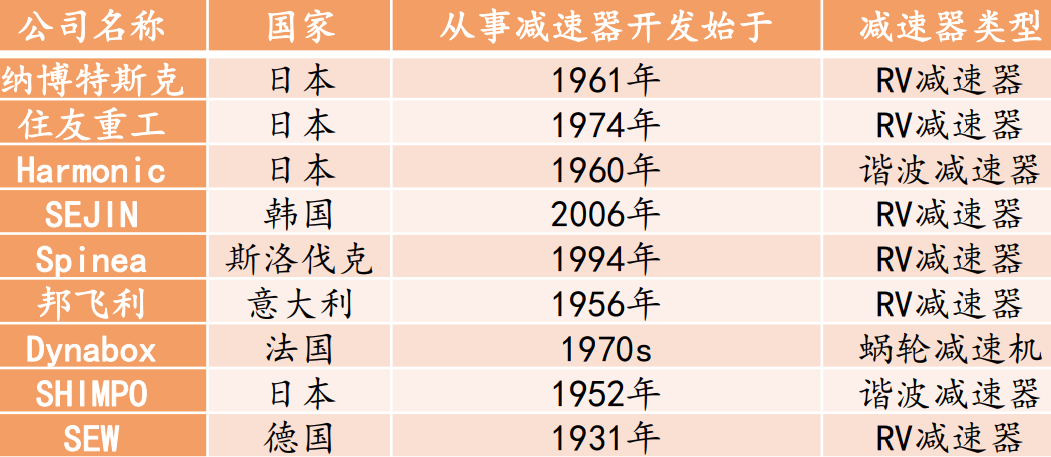

全球工业机器人减速器的市场高度集中，其中日本纳博特斯克在RV减速器领域处垄断地位，日本哈默纳科则在谐波减速器领域处垄断地位，两家合计占全球市场的75%左右。由于其极高的技术壁垒，工业机器人本体制造环节对减速器环节议价能力很弱。

核心零部件之减速器：国内公司普遍成立较晚，体量较小

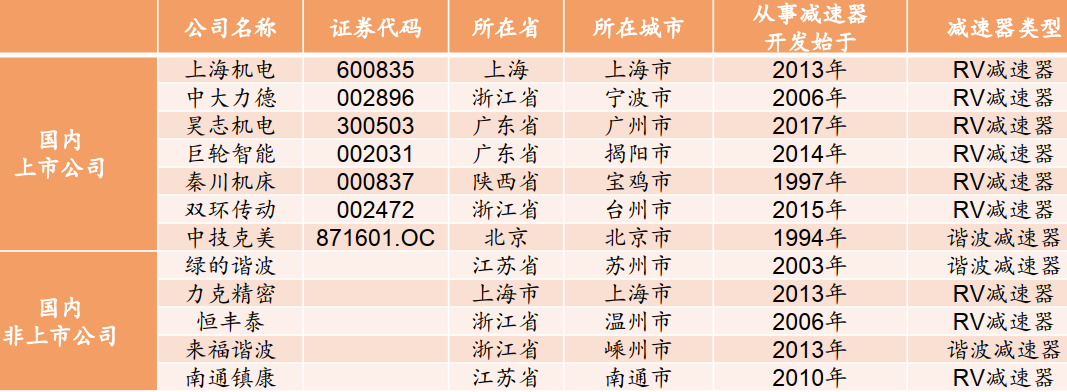

国内的减速器生产厂家历史较短。上市公司中，中大力德、巨轮智能、秦川机床、昊志机电等都在研发减速器，其中秦川机床开始研发减速器的时间较早(1997年)。上海机电也有业务涉及减速器，系2013年与纳博特斯克在国内合资成立公司。非上市公司中，绿的谐波在谐波减速器领域有所技术突破；南通振康目前也具备了年产3万台的产能，并已向国内工业机器人厂商埃夫特等供货。整体来讲，国产减速器有所突破，但知名度和市占率仍有待进一步提高。
