凯悌集团推出的电视机 ( TV ) 之主、被动元件最佳解决方案详解
来源:电子创新网发布时间:2019-09-14218浏览
询问 AI电视机从早期CRT黑白电视机，演变为CRT三枪 (RGB) 彩色电视机及SONY的CRT单枪彩色电视机，之后再有CRT平面彩色电视机，之后再有电桨彩色电视机，之后再有LCD彩色电视机，之后再演变为视讯盒十LCD彩色显示器组合成为LCD彩色电视机，之后再有LCD宽屏幕彩色电视机，再有LED彩色电视机。
Active-Semi (技领半导体公司)提供LCD-TV之最佳电源管理解决方案：
LCD Monitor / LCD TV:
1.液晶显示屏CCFL背光驱动控制
2.液晶显示屏LED背光驱动控制
3.内置电源
4.LCD二合一电源
5.高效降压电源IC
ACT4060-2A 4.75~20V Step Down DC-DC Converter SOP-8
ACT4065-2A 4.75~28V Step Down DC-DC Converter SOP-8
ACT4070-3A 5~28V Step Down DC-DC Converter SOP-8
ALCOR Micro提供最佳之Flash CR Controller Advantages解决方案：
1.WW No. 1 flash card reader controller vendor today
2.Good tracking record both in USB1.1 and 2.0 generations
3.We know what our customers needed
a.Integrated 5V to 3.3V LDO to save BOM cost
b.Power saving mode
c.Flash card over current Protection
d.HID copy button
e.Tri-state bus design for other hosts to access the bus
f.Turbo USB driver ready
g.Selective suspend driver ready
Multi-LUN Flash CR Controller Feature Comparison

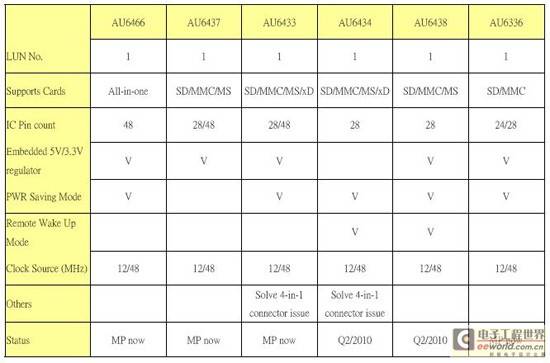

Single LUN Multi Flash CR Controller Feature Comparison
AME(安茂微电子)提供LCD-TV之最佳电源管理解决方案：
White LED Driver：
AME5142/5142A/5142B/5142C High Efficiency 6 White LED Driver With Open LED Protection
AME5142为高效率升压转换器，可以驱动最多6颗或多串多并之白光LED。串接提供了稳定的发光并减少稳压电阻的需求。1.2MHz工作频率可以有效缩减外部组件的尺寸，输入与输出电容可以小至1uF之容值，有效节省空间与成本。低回馈电压0.104V减少LED之电流电阻功率损耗。另外内建了26V或28V之OVP功能，可以避免空载产生之过高电压。最大效率为88%以上，并提供enable之功能支持省电模式。

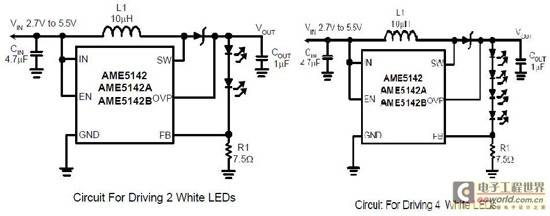

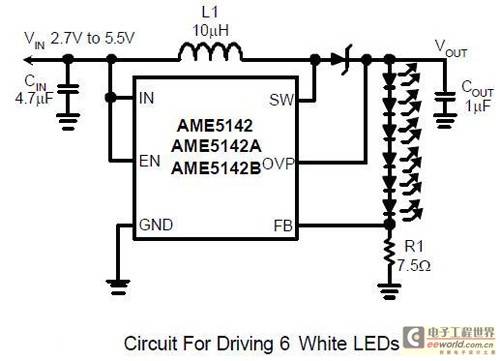

AME5142/5142A/5142B/5142C Simple Application Circuit
AME5144 High Efficiency, 37V Step-Up Converter for 2 to 10 White LEDs
AME5144驱动至10颗白光LED并提供25mA之电流，可以提供车用影音系统理想之背光源。串接模式提供了均匀的背光并减少LED的侦测。1MHz工作频率缩小了外部电感与电容的尺寸，并内建38.5V之OVP功能，避免空载之高压。内建soft start功能，最高效率可达86%。在亮度控制上并提供了analog控制与200Hz~30KHz之PWM控制。

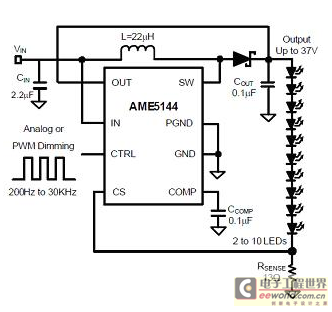

AME5144 Simple Application Circuit
Low Dropout Voltage Regulator:
LCD TV上会使用到各种不同之LDO，AME提供各种不同电流之LDO给客户最多样的选择，从150mA到3A，都有合适的产品可供使用。AME8818提供300mA输出电流，输入电压为2.5V~5.5V，并具有低drop out电压(230mV@300mA typ.)，且只需要1uF之输出电容做为频率补偿使用，很适合作为LCD TV节省成本使用；AME8819为600mA产品，提供最大稳定600mA之电流输出，低drop out电压(540mV@600mA typ.)，只需要2.2uF输出电容作为补偿使用，在较大电流输出上可以达到客户的需求；AME8827则提供最大1A之电流输出，可以满足大尺寸LCD TV驱动source IC与gate IC之需求，340mV之drop out电压，60dB之PSRR，提供从1.2V~3.3V各式固定电压之产品。

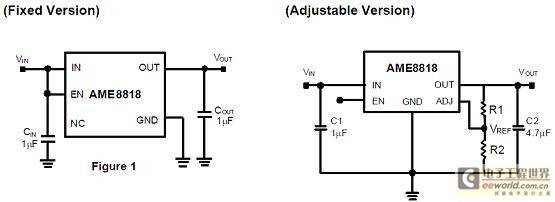

AME8818 Simple Application Circuit

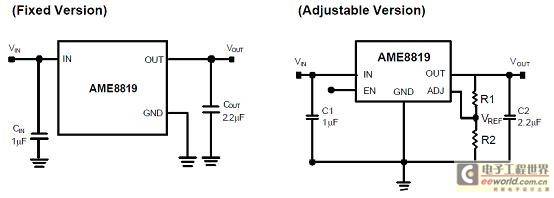

AME8819 Simple Application Circuit
AME8827 Simple Application Circuit
DC-DC buck converter:
AME5250在应用上仅需10uF的陶瓷输出电容，相较于同类型解决方案，更加上了PFM(pulse frequency modulation), 能有效提升在轻载时的效率，最高效率可达95%以上。同时提供固定/可调式电压输出，满足各种不同电压的需求。同步降压整流器不需萧基二极管，并具有暖启动、过电流、过温与短路保护，可提供最大1A之电流输出，2.5V~5.5V输入，提供固定/可调式电压输出。
AME5250 Simple Application Circuit
AMOTECH提供最佳之ESD全系列解决方案：

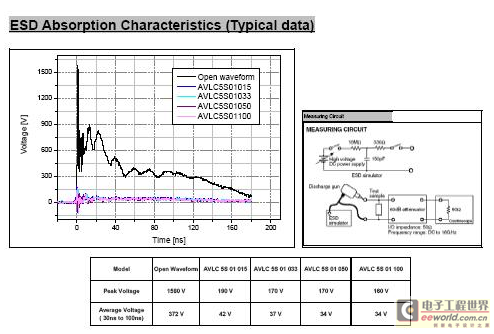

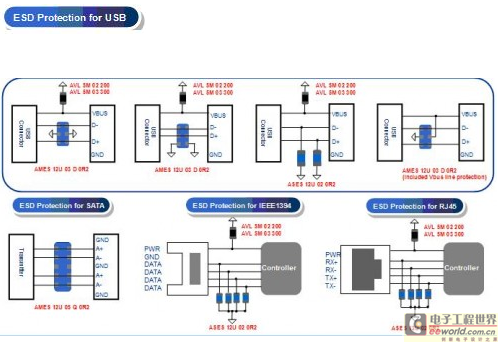

Amotech针对NB，提供绝佳的静电保护措施，除了RGB / D-SUB的一般影像传输之外，在HDMI、USB 2.0、USB 3.0的部份亦提供包括Single type与Array type的对策，最高速度可支持到8G bps，并且不造成数据失真。

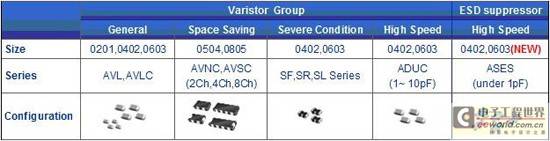

Amotech防静电全系列：
针对Video对策如下：

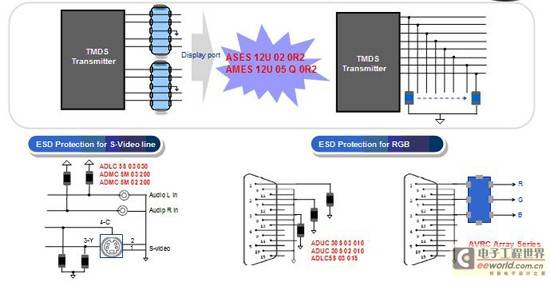

针对高速传输如USB、HDMI对策如下：
[page]

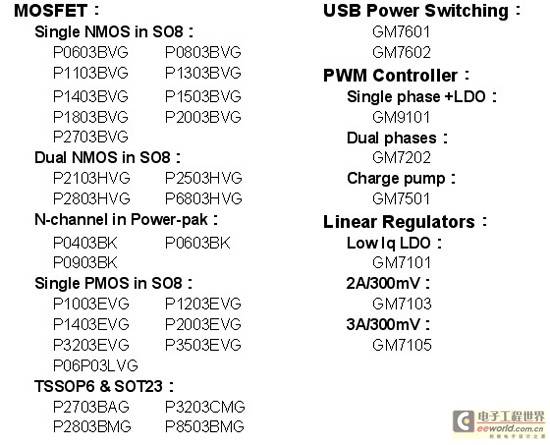

APEC 提供最佳之 MOSFET、IGBT电源解决方案
Byle Tech提供Chip Common Mode Filters全系列解决方案
FEATURES：
1. Effective for suppressing common mode noise at high frequencies.
2. Compact design.
3. Excellent solderability characteristics
4. Lead free ( RoHS Compliant )
APPLIACATIONS：
1.Noise suppression in digital bus line equipment.
2.IEEE 1394a HUB & IEEE 1394a control lines.
3.USB host controller & USB , HUB control lines.
4.LVDS, panel link line for liquid crystal display panels.

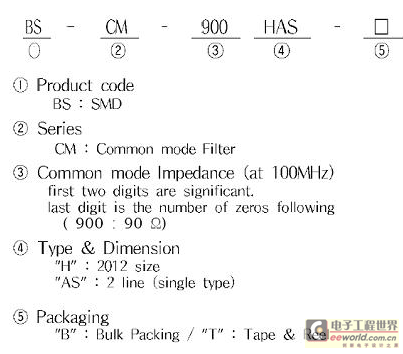

Ordering Information：
ComChip 提供最佳之Diode全系列解决方案
LED之最佳解决方案LEDTech推出：
背光 LED：LT8Axxx全系列LED。
Etron(钰创科技)提供LCD-TV之最佳Memory解决方案：
LCD TV依不同Design house-Scaler搭配ETRON不同的desity DRAM.如下:
MTK : 16M*16 DDR1 ,32M*16 DDR2 ,64M*16 DDR2
MSTAR : 4M*16 SD ,8M*16 SD , 8M*16 DDR1 , 16M*16 DDR1 ,32M*16 DDR2,
64M*16 DDR2
Genesis : 1M*16 SD ,16M*16 DDR1 ,32M*16 DDR2 ,64M*16 DDR2
Novatek : 4M*16 SD ,8M*16 SD ,8M*16 DDR1 ,32M*16 DDR2 ,64M*16 DDR2
Sunplus : 4M*16 SD ,8M*16 DDR1
Realtek : 8M*16 DDR1
SiS : 32M*16 DDR2 ,64M*16 DDR2
Trident : 8M*16 DDR1 ,32M*16 DDR2 ,64M*16 DDR2
Pixelwork : 16M*16 DDR1 32M*16 DDR2 ,64M*16 DDR2

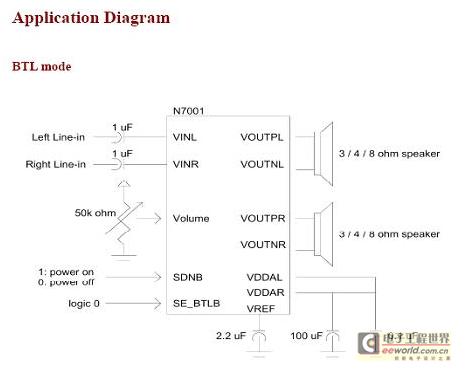

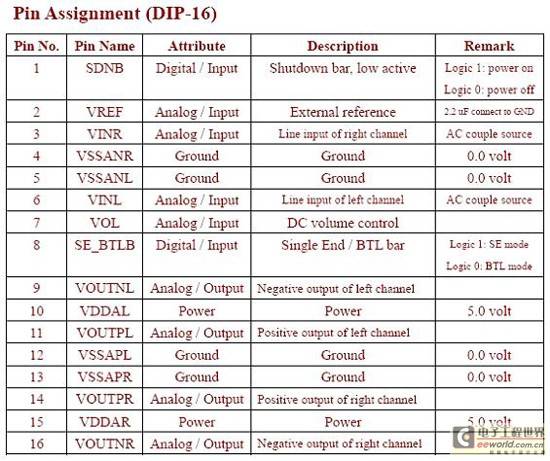

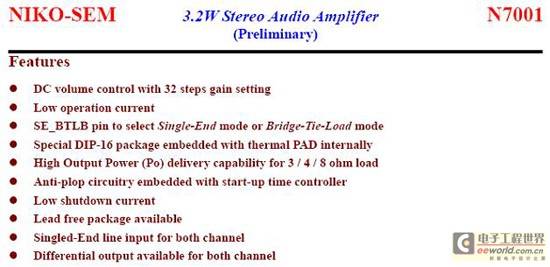

NIKO-SEM 尼克松提供最佳之Audio amplifier、LDO解决方案
Samsung推出MLCC、钽电、Inductor之最佳解决方案：
1、MLCC：0805、0603、0402、0201、01005全系列MLCC。
2、Tantalum CAP：PCS、SCE、SCL、SCN、SCS等全系列钽电。
3、Chip Inductor：0805、0603、0402等全系列Chip Inductor
SiTime 推出 Oscillator全系列SMD产品之最佳解决方案：
不是 crystal or capacitors required的Oscillator。
SiTime Oscillator全系列产品是MEMS技术设计，正在脱颖而出取代传统的石英晶体设计，除了创新MEMS谐振器技术之外，MEMS振荡器内部设计亦不断提升，利用MEMS谐振器达到输出频率的变化效能，采用Sigma-Delta Fran-N PLL锁相环作为倍频电路，也成为技术设计要点。
产品有：2.5x2.0mm、3.2x2.5mm、5.0x3.2mm、7.0x5.0mm等SMD包装。
各系列产品：频率有从 1MHz ~ 100MHz、1MHz ~ 200MHz。
频率误差：±10 ppm、±15 ppm、±20 ppm、
±25 ppm、±50 ppm、±100 ppm
工作电压有：1.8V、2.5V、2.8V、3.3V
另外有频率：向上展频、向下展频、中心展频的系列产品。
各系列产品，详细信息请联络：凯悌产品线人员。
ViKing推出微奥姆及精密电阻、电感之最佳解决方案：
0805、0603、0402、0201全系列微奥姆
精密电阻 ( 5%、1%、0.1%、0.01% )。

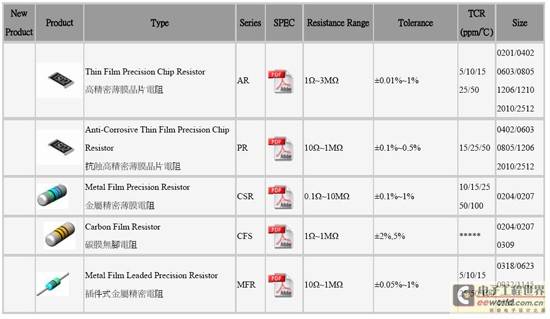

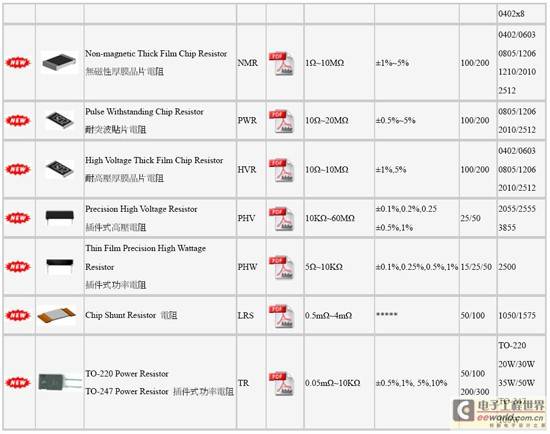

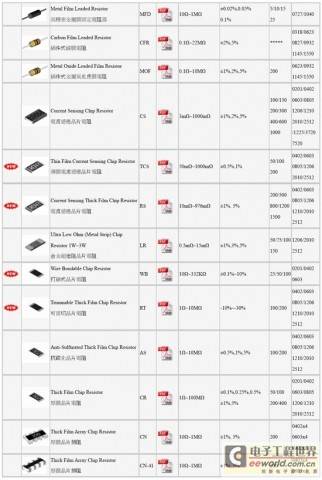

电阻系列：
[page]

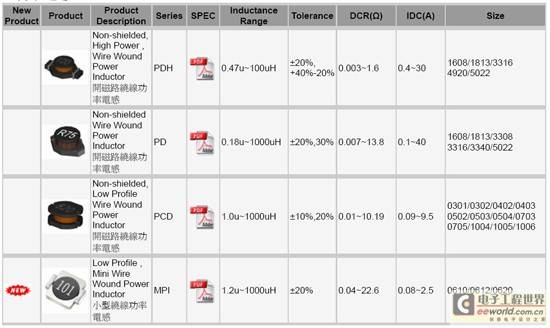

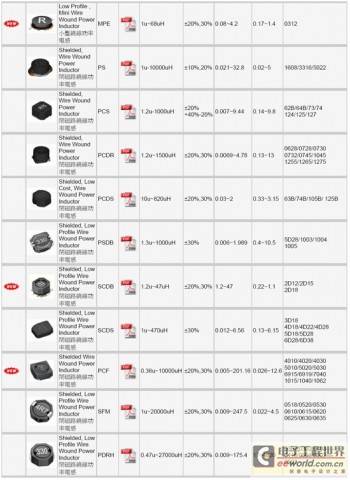

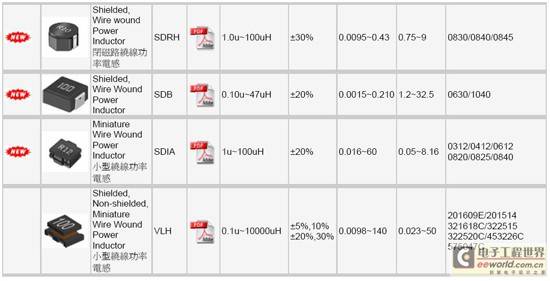

功率电感：
Winbond (华邦电子)提供SPI之最佳 Memory解决方案：
Winbond Specialty DRAM Strategy
Focus on Non-PC Main Memory
_ Winbond runs “zero” PC main DRAM Biz with Winbond Branded products
_ Over 75% of W/W DRAM demand is from PC main memory
_ Long-term support with stable supply and the most advance technology
_ Complete Specialty DRAM Solution Provider
_ Density : 16~256M SDR, 64~256M DDR, 128M~1G DDR2
_ Speed : Up to 200MHz for SDR, 250MHz for DDR1, 533MHz for DDR2
_ I-temp Support with all 90nm SDR/DDR products
_ x16 / x32 ; 1.8V support for SDR/DDR
_ Support BGA (60/90/144 ball) Package
_ Support KGD business with RDL solution
_ (Many Successful Stories)
_ To Expand Market Share of Specialty DRAM aggressively
Winbond Flash Memory Strategy
Winbond is well positioned for Serial Flash Market growth
Primary focus and market advantage is Serial Flash
Wide range of SpiFlash® Memories (1Mb to 128Mb)
Superior features, Industry’s highest performance
First to introduce Dual and Quad Serial Flash
Complimentary Parallel Flash Memories
Spansion compatible (16Mb to 32Mb)
Strong Manufacturing Resources
Competitive cost, new 90nm Technology
In-house test, Known Good Die (KGD) capability
Ample wafer capacity
SpiFlash® W25Q Quad-SPI Family
Next Generation Serial Flash
Introduced in Aug 2007
Worlds First Quad SPI Serial Flash
25Q16 and 25Q32 in 130nm technology
SPI, Dual-SPI and Quad-SPI
Uniform 4KB, 32KB & 64KB erase
Industry’s Highest Performance
80MHz clock, 320MHz equiv. with Quad-SPI (40MB/S)
>6X the performance of most Serial Flash,
Execute code from SPI (XIP) or Faster Boot-up (Code Shadow)
Security and other Features
Lock-down & OTP write protect, 64-bit ID# (special order)
Erase suspend/resume, Quad ProgrammingB
New SpiFlash® W25Q “B” Series
Winbond’s next generation SpiFlash family
W25Q16B and W25Q64B are first in a family of 1M to 128M-bit
Single, Dual and Quad SPI interface in one device
Advanced 90nm Winbond Technology and Features
First Serial Flash supplier with 90nm from 12” fab
Packaging: First 64M-bit to fit in low-cost 8-pin SO package
Performance: 104MHz Quad-SPI is industry highest
Programming: 100% faster (reduces customer test time and application updates)
Voltage Options: 3.3V, 2.5V and 1.8V operation
New Features: Erase/Write-Suspend/Resume, OTP Security, Burst-with-Wrap
Compatibility: Use for existing SPI, as well as new Dual and Quad SPI designs
W19B Parallel Flash Family
16Mb & 32Mb Densities
2.7~3.6 Volt, x8/x16
70 ns Access Time
Single Bank Architecture
Top or Bottom Boot Block
48-Pin TSOP (12x20mm) Package
Compatible with:
Spansion-29 series
MXIC-29 series
STM-29 series
Atmel-49 series
SST-39 series
