pic单片机入门篇，pic单片机的那些风风雨雨

Pic单片机的学习是存在一定难度的，一是因为必须具备一定的pic单片机基础知识，二是需对pic单片机的所有引脚等有一定的了解。这篇文章是小编在学习pic单片机写的一篇比较适合pic单片机初入门朋友阅读的文章，一起了解下吧。

学习PIC单片机的目的是打算做一款433M无线开关，之前学习过51与AVR单片机，对8位单片机有一些基础，不过PIC单片机还是第一次接触，先从入门开始吧!入门实验最经典的是点亮一只LED了，这次也它为例走一遍PIC开发的整个流程。虽然C语言已成主流，由于PIC单片机汇编指令只有35条，记忆容易，这次就从非主流开始!

一、准备工作

1. 在二手市场买来一本【PIC单片机原理与应用】第4版。

2. 在淘宝买来一个PIC的下载仿真器【PICkit3】。

3.从废旧设备上面拆下一片PIC16F886的28脚单片机，用覆铜板制作了一个简单的PIC最小系统板，可以用来下载仿真、按键输入、LED指示灯、AD输入。

4. PIC开发环境MPLAB X IDE V3.6。

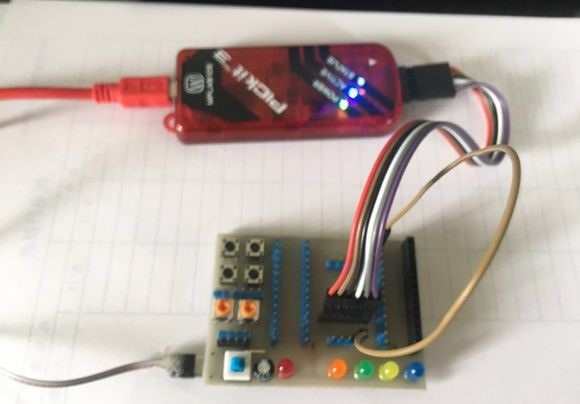

5. 连接好硬件，如下图

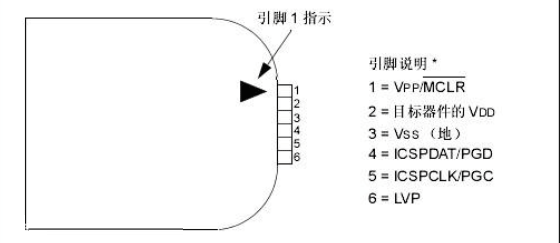

PIC仿真下载器的引脚说明如下图

1脚连接到单片机的1脚;4脚连接到单片机的28脚;5脚连接到单片机的27脚;6脚空。

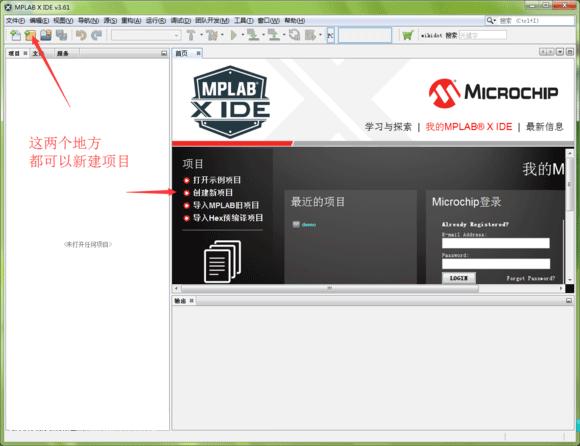

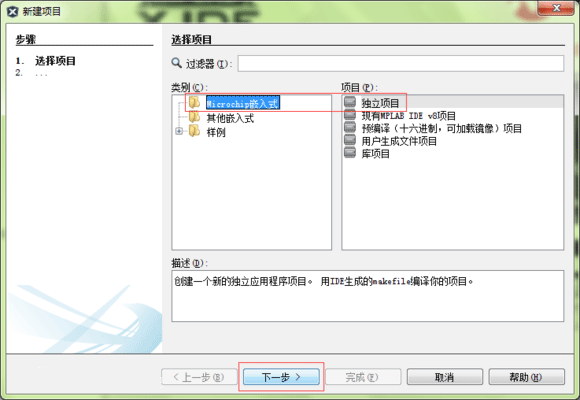

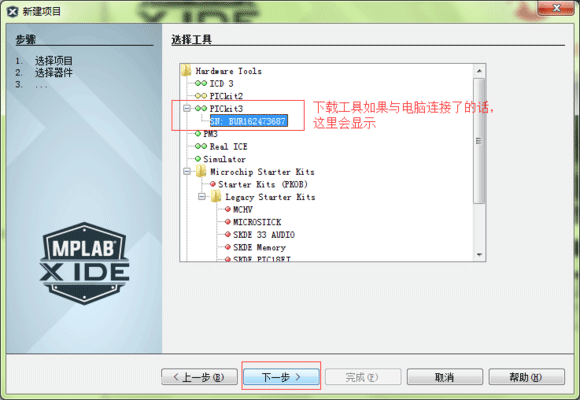

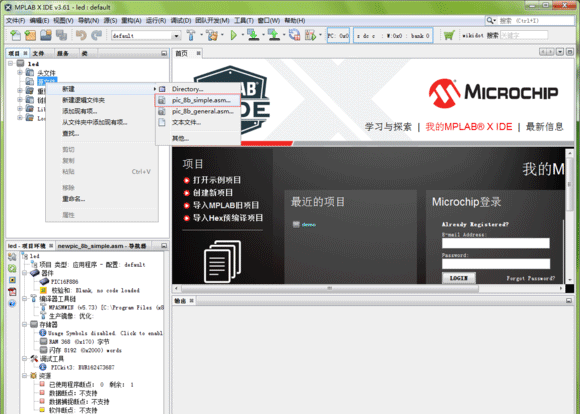

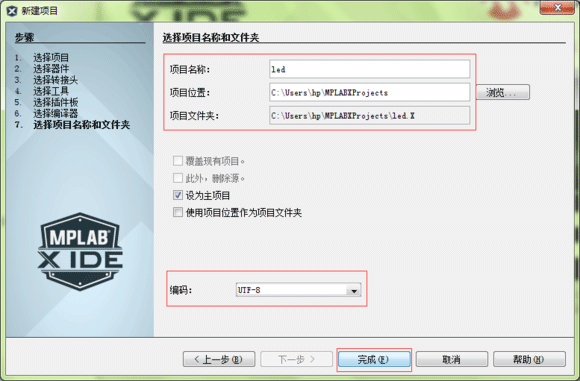

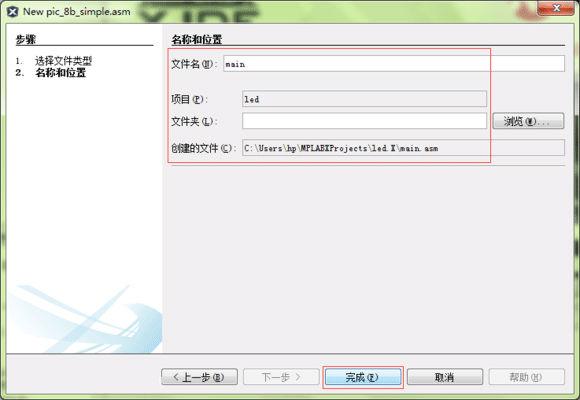

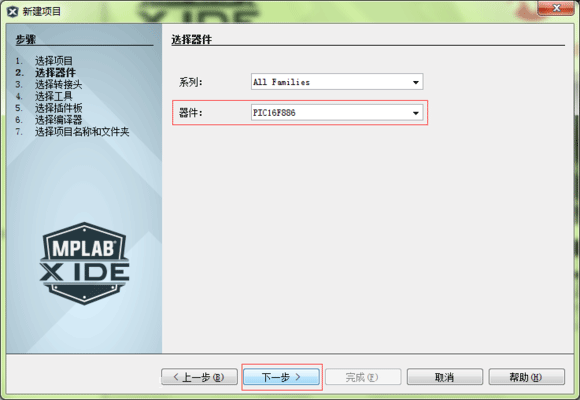

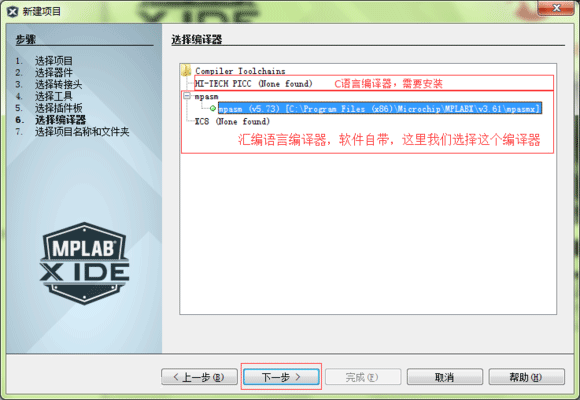

二、新建项目



三、配置位

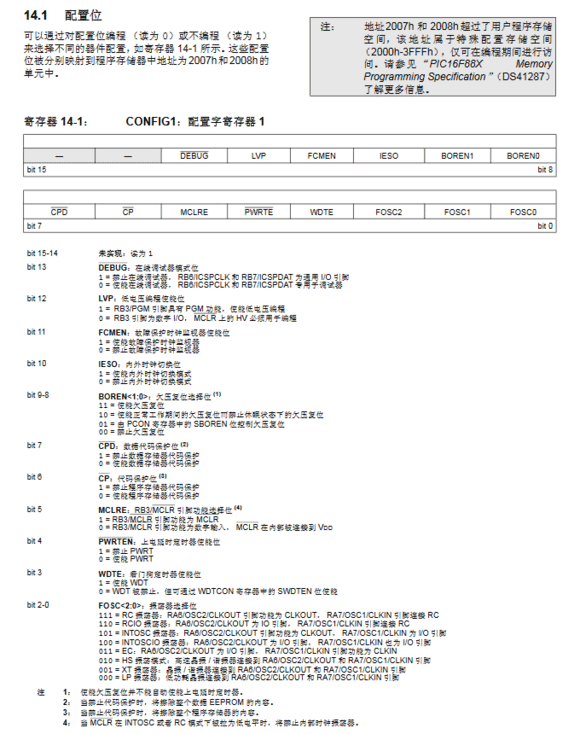

PIC单片机配置位很重要，相当于AVR单片机的熔丝位，以下是官方文档对于配置位的说明，如下图

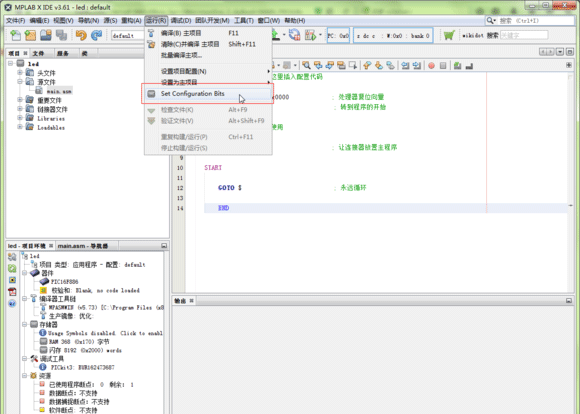

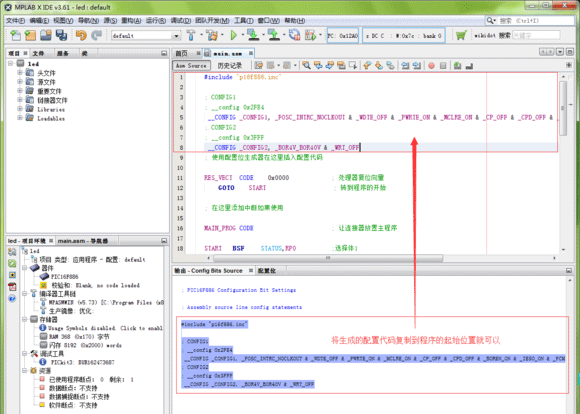

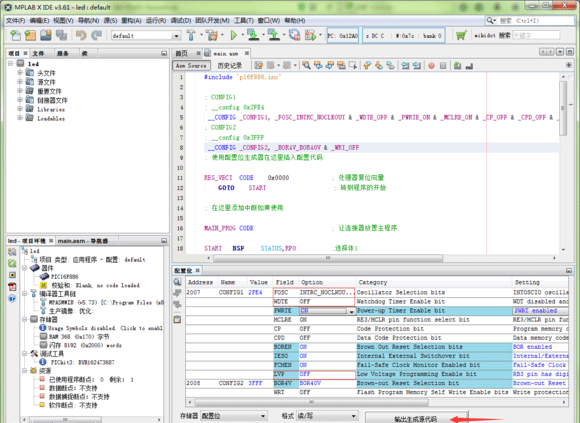

因为最小系统板没有外接晶振，所以要选择使用内部晶振，看门狗也关闭，还有一个是LVP这个要设置为OFF，否则下载后不运行，下面贴设置方法

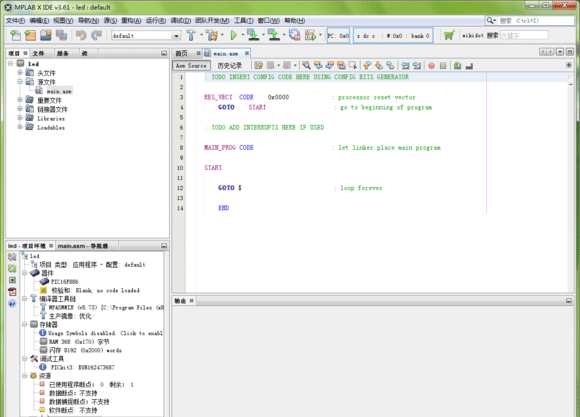

四、编写程序

这里有几点需要注意的

1. 使用的IO口是否有上拉电阻功能，因为有的IO口没有，在设计电路时需要的话就要加上拉电阻

2. 操作相应的寄存器时可能需要先选择该寄存器所在的存储体，设置由状态寄存器【STATUS】的RP0和RP1位控制，或IRP(间接寻址)来进行选择。
