Xilinx FPGA开发环境的配置

　　1、编译仿真库:

　　A、先将Modelsim安装目录C=Modeltech_6.2b下面的modelsim.ini改成存档格式(取消只读模式);

　　B、在DOS环境中，进入Xilinx的根目录，然后依次进入bin，nt目录;

　　C、运行compxlib -s mti_se -f all -l all -o C:Modeltech_6.2bxilinx_libs。

　　注意:需要根据你安装的modelsim目录更改C:Modeltech_6.2b

　　然后就Ok了，就可以的ISE中启动Modelsim进行所有的仿真了。

　　2、如何在Xilinx ISE中使用Modelsim ISE，Synplify进行综合和仿真:

　　A、打开Xilinx ISE，新建一个Project;

　　①、在菜单File中选择“New Project”，弹出如下的对话框:

　　②、输入Project名称，并选择好Project保存的路径，然后下一步:

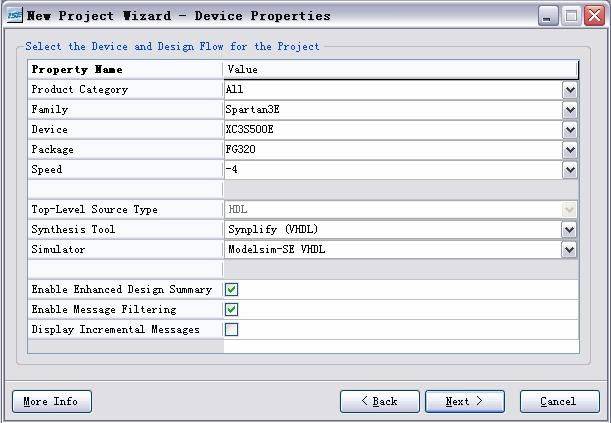

　　按照上边的参数进行设置(针对于Spatan 3E的开发板)，然后单击下一步，进入到后面的界面:

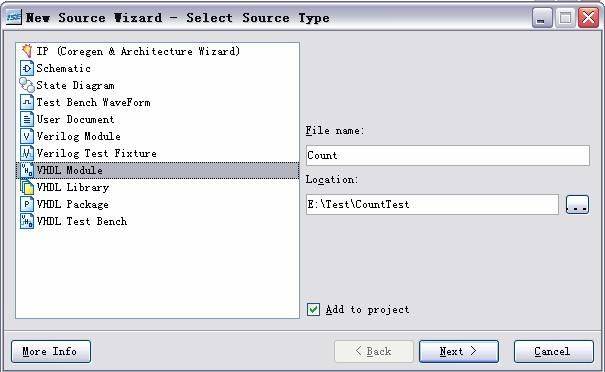

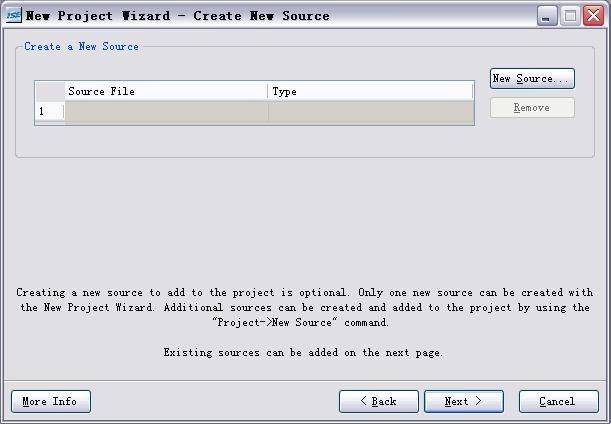

　　③、单击“New Source”按钮，并按照下面的设置来操作:

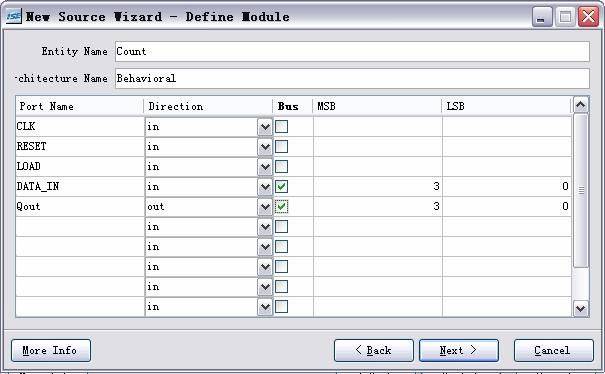

　　④、参照下面的参数，进行设置，然后一直选择默认选项，一直到完成。

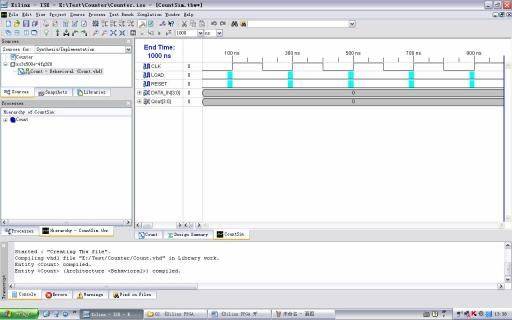

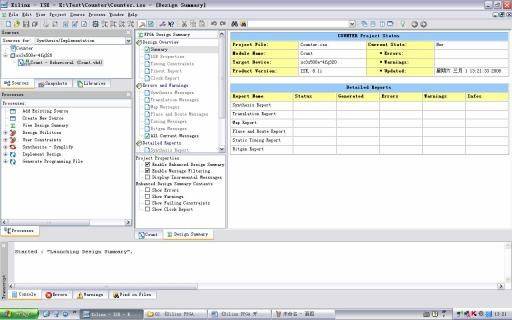

　　最后生成的项目界面如下图所示:

　　B、输入代码，然后用Synplify综合:

　　①、参考代码:

　　entity Count iS

　　Port(CLK :in STD_LOGIC;

　　RESET :in STD_LOGIC;

　　LOAD :in STD_LOGIC;

　　DATA IN:in STD_LOGIC_VECTOR(3 downto 0);

　　Qout :out STD_LOGIC_VECTOR(3 downto 0));

　　end Count;

　　architecture Behavioral of Count is

　　signal tmpCount:STD_LOGIC_VECTOR(3 downto 0);

　　begin

　　process(CLK,RESET,LOAD)

　　begin

　　if RESET='1' then

　　tmpCount<="0000";

　　else

　　if LOAD='1' then

　　tmpCount<=DATA_IN;

　　elsif CLK'event and CLK='1' then

　　tmpCount<=tmpCount+1;

　　end if;

　　end if;

　　end process;

　　Qout<=tmpCount:

　　end Behavioral;

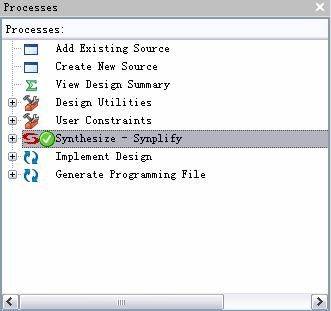

　　②、双击Processes窗口里面的“Synthesize-Synplify”进行综合

　　③、在“Transcript”窗口中的可以看到综合的信息。

　　C、时序仿真:

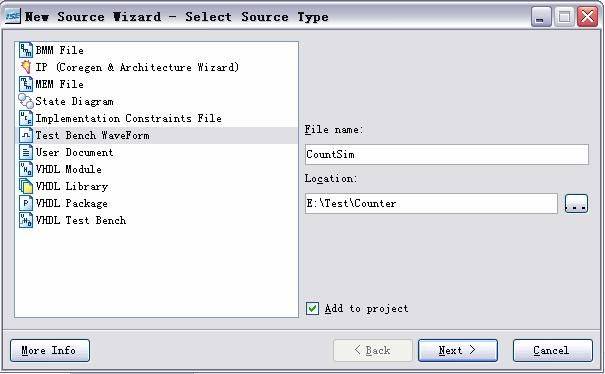

　　①、从菜单“Project”中选择“New source”。按照下图所示输入，然后选择下一步

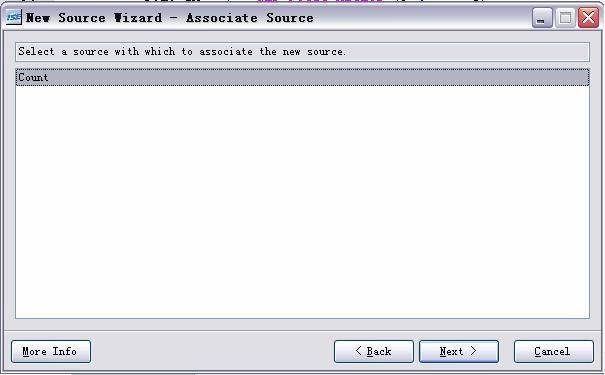

　　②、在“Associate source”选择需要进行时序仿真的HDL代码，然后选择下一步

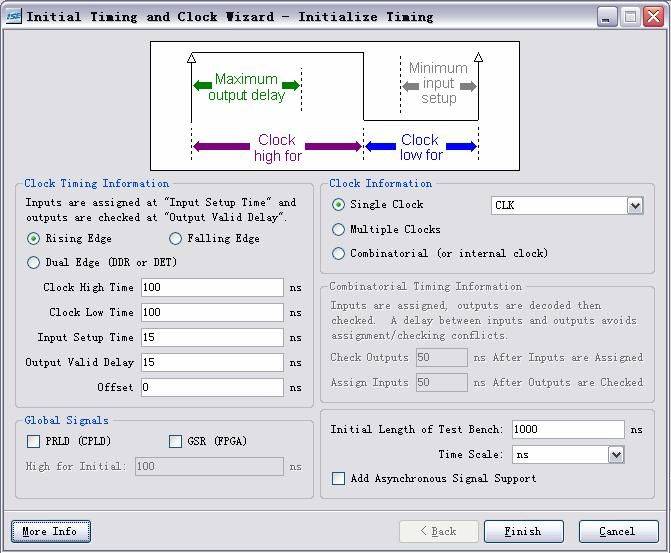

　　③、在弹出的窗口“Initial Timing and Clock Wizard-Initialize Timing”中选择默认的配置

　　④、当出现如下的界面后，你就可以进行时序仿真了^_^

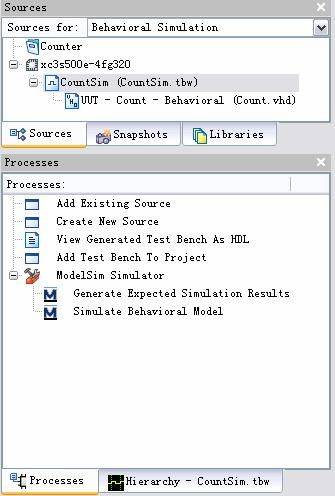

　　⑤、在Sources选择Behavioral Simulation，在Processes的ModelsimSimulator中双击下面的任何一个都可以进行仿真。区别就是一个在XilinxISE中进行，一个则在ModelSim界面中。

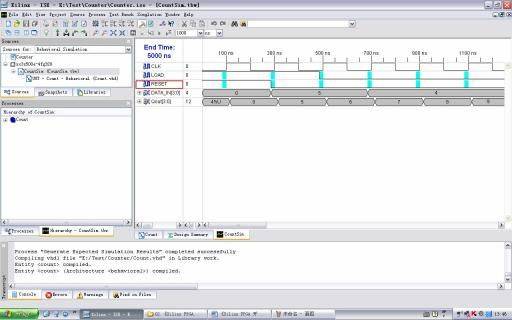

　　⑥、下图是双击“Ge nerate Expected Simulation Results”的效果

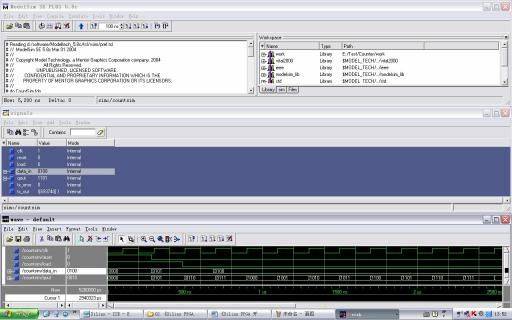

　　⑦、下图是双击“Simulate Behavioral Model”的效果
