芯闻速递 I 用于工业通用电机驱动的22千瓦参考设计结合了英飞凌的最新技术

在电力电子和半导体市场，系统方法的发展势头越来越好。为了支持这一趋势，英飞凌科技公司推出了一个经过预先测试的工业参考设计，大大缩短了客户开发产品的上市时间。

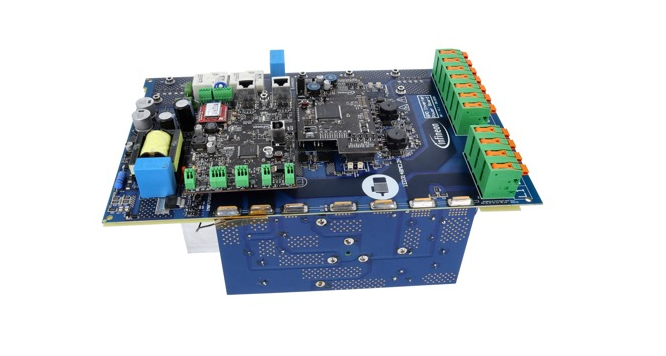

该参考设计是一个通用的电机驱动器，其额定功率为22千瓦，可直接在380至480伏的三相电网上运行。该设计可以完全重新用于客户系统设计，并允许客户在实际工作条件下评估英飞凌的产品。它适用于泵、风扇、压缩机和传送带等应用。

该设计在一个系统中结合了英飞凌的最新技术。它包括大电流和高功率密度的EasyPIM™ 3B IGBT7模块FP100R12W3T7_B11，最佳EMI性能和低功耗的EiceDRIVER™ Compact 1ED3131MC12H，以及以最小功率损耗测量大电流的XENSIV™电流传感器TLI4971-A120T5。CoolSiC™ MOSFETIMBF170R1K0M1的阻断电压为1700V，是辅助电源的核心部分。该系统还包含两个微控制器 - 用于控制的XMC4800和用于通信的XMC4300，包括一个预装的电机控制软件包。这种组合允许在一个设计中对这些产品进行评估。

该系统可以选购3D打印的外壳，其中包括所有的电子元件和冷却系统。外壳包括一个显示当前操作条件的触摸屏，以及用于外部连接的EtherCAT和USB接口。
