81.7亿！京东方全球最大模组工厂将落户青岛

半导体显示龙头京东方又一重磅项目即将落地青岛！

近日，京东方科技集团股份有限公司（以下简称“京东方”）发布公告，宣布将与相关投资方共同投资81.7亿元，在青岛西海岸新区投资建设全球最大的移动显示模组单体工厂。

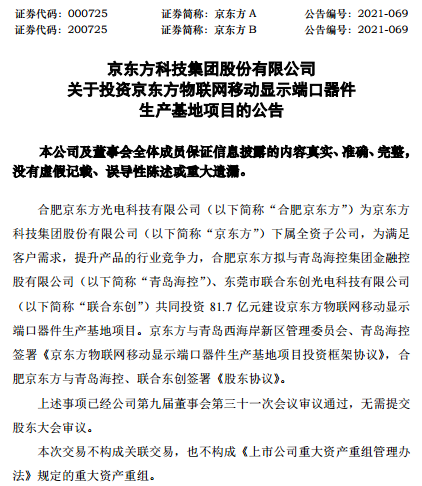

（源自京东方公告）

公告显示，京东方下属全资子公司合肥京东方光电科技有限公司（以下简称“合肥京东方”）拟与青岛海控集团金融控股有限公司（以下简称“青岛海控”）、东莞市联合东创光电科技有限公司 （以下简称“联合东创”）共同投资81.7亿元建设京东方物联网移动显示端口器件生产基地项目。其中，京东方与青岛西海岸新区管理委员会、青岛海控签署《京东方物联网移动显示端口器件生产基地项目投资框架协议》，合肥京东方与青岛海控、联合东创签署《股东协议》。

资料显示，该项目建设地点位于山东省青岛市西海岸经济开发区王台镇，建设内容包括新建全自动模组生产线，主要工序包括偏贴、TP贴合、BL组装等。建设工程包括生产及辅助生产设施、动力设施、消防设施、环保设施、职业安全卫生和劳动保护设施、生产管理设施、综合配套设施、 室外工程等。预计项目建设完成后具备年产各尺寸显示模组15100万片的能力。

据悉，项目注册资本50亿元，其中合肥京东方现金出资32.5亿元，青岛海控以自有资金出资15亿元，联合东创以自有资金出资2.5亿元。

具体来看，本次交易三方基本情况，合肥京东方隶属于京东方全资子公司，是京东方与合肥市共同投资设立的，拥有国内第一条第六代液晶显示器件（TFT－LCD）生产线，是一家研发、设计、生产、销售电视、显示器用TFT－LCD显示屏的高科技企业；青岛海控由青岛西海岸新区海洋控股集团有限公司100％持股；联合东创是一家自动化组装测试一站式服务商，致力于为消费电子、新能源汽车及半导体芯片行业提供优质的组装、测试解决方案。

疫情尚未缓解，面板需求强劲

OFweek

京东方作为一家成立于1993年，以信息交互和人类健康提供智慧端口产品和专业服务的物联网公司，已经形成了以半导体显示事业为核心，Mini LED、传感器及解决方案、智慧系统创新、智慧医工事业融合发展的“1＋4＋N”航母事业群。经过二十多年的发展，俨然已经处于全球半导体显示领域的领先地位。

对于此次项目建设，京东方表示，由于海外疫情仍未显著缓解，远程办公、在线教育等在线经济将成为常态，笔记本电脑、平板电脑的需求十分强劲、且利润较高，面板厂商纷纷将生产重心转向IT面板，手机面板的供给更加紧张。由于疫情发展的这种不确定性，为了保证供应链安全，下游厂商都预计采取积极的备货策略，将造成手机面板需求增加。公司提前布局生产，提高a－Si LCD和LTPS LCD模组产能，以积极应对下游厂商提高的手机产能之后的手机面板模组需求量的提升。

项目的建设将帮助京东方物联网移动显示端口器件显示模组将实现规模化、集中化生产，产线运营效率将大幅提升，通过人员效率提升、产业链整合、设备技改等方式进一步降低运营成本，从而提升、强化产品的市场竞争力。京东方表示，公司与国内外各大下游厂商均有长期稳定供货关系，也可以通过自有品牌进行产品销售，且由于原材料供应商较多，项目体量较大，可获取行业内较高竞争力的原料成本价格，公司已掌握核心半导体显示技术，生产a－Si LCD和LTPS LCD模组产品具备显著技术优势，可低成本且大量生产，产线拥有同行业中更大的竞争力。

京东方还表示，经测算，该项目实施后财务运营状况较好，能为企业增加利润，能够 在计算内偿还贷款并在计算期内回收投资，具有较强的抗风险能力。考虑到项目对产业的带动作用，以及相关上下游配套厂商的人员需 求，预计本项目的入驻，将带来数万规模的就业岗位需求。半导体显示模组产业对从业人员需求数量大，素质要求高。项目的落地能够极大程度地带动当地就业，有助于青岛市电子信息产业人才的回流，进一步促进社会稳定和谐发展。

TFT技术已成当代半导体显示主流

OFweek

显示器件作为电子信息产业的重要构成部分，正在加速推进其平板化的进程。尤其是世界自从进入“信息革命”时代后，显示技术及显示器件在信息技术的发展过程中占据了更加重要的地位，电视、电脑、移动电话、BP机、PDA等可携式设备以及各类仪器仪表上的显示屏为人们的日常生活和工作提供着大量的信息。而显示器集电子、通信和信息处理技术于一体，也被认为是电子工业在20世纪微电子、计算机之后的又一重大发展机会。

对于本次项目建设的可行性，京东方表示，移动显示产业是当代电子信息产业发展的基础支撑，也是国家重点鼓励发展产业之一。TFT技术已成为当代半导体显示产业的主流，该技术涉及学科范围广，具有强大的经济带动作用、产业凝聚作用，已成为一个地区乃至国家电子信息产业发展成熟度的重要体现。目前我国半导体显示产业趋于成熟，产业发展方向逐步由规模扩张转向技术提升，先进高清半导体显示器件仍是当前国家产业发展支持重点。本项目的建设正是在国家政策导向下，加速战略性新兴产业项目实施 步伐的重要体现，符合国家产业发展规划和产业政策。

据维科网了解，在全世界近二十多年的研究竞争和发展过程中，平板显示器的竞争也十分激烈，通常来说平板显示器有四个品种：

• 场致发射平板显示器（FED）

• 等离子体平板显示器（PDP）

• 有机薄膜电致发光器（OLED）

• 薄膜晶体管液晶平板显示器（TFT－LCD）

TFT－LCD之所以能够脱颖而出成为新一代的主流显示器，主要在于它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，是21世纪全球经济增长的一个亮点。

TFT技术又被称为玻璃基板技术，TFT（全称Thin Film Transistor）是薄膜晶体管的缩写，一般代指薄膜液晶显示器，而实际上指的是薄膜晶体管（矩阵）——可以“主动的”对屏幕上的各个独立的像素进行控制，这也就是所谓的主动矩阵TFT（active matrix TFT）的来历。那么图像究竟是怎么产生的呢？基本原理很简单：显示屏由许多可以发出任意颜色的光线的像素组成，只要控制各个像素显示相应的颜色就能达到目的了。

在TFT LCD中一般采用背光技术，为了能精确地控制每一个像素的颜色和亮度就需要在每一个像素之后安装一个类似百叶窗的开关，当“百叶窗”打开时光线可以透过来，而“百叶窗”关上后光线就无法透过来。当然在技术上实际上实现起来就不像刚才说的那么简单。

如今，TFT式显示屏是各类笔记本电脑和台式机上的主流显示设备，该类显示屏上的每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，因此TFT式显示屏也是一类有源矩阵液晶显示设备，是最好的LCD彩色显示器之一。TFT式显示器具有高响应度、高亮度、高对比度等优点，其显示效果接近CRT式显示器。同时，TFT式屏幕也普遍应用于中高端彩屏手机中，分65536色、16万色，1600万色三种，其显示效果非常出色。

材料供应风险仍存

OFweek

总体来看，京东方青岛项目落地利大于弊。在公告中也透露了项目的风险分析及应对，京东方表示，若未来需求量出现下行，可能存在设备闲置的风险。

从市场需求看， 5G异形手机、平板电脑及笔记本等产品的增量需求远大于青岛京东方建成后的产能；从竞争优势看，青岛京东方建成后，成本、技术竞争力较高，市场下行时，可利用投资建成后的极致成本及技术优势，全力抢占份额，迫使落后产能退出市场，确保收益最大化。

此外，材料供应风险仍存，新建项目后玻璃、IC需求增加，可能无法满足稳定供应。目前玻璃供应可依靠京东方内资源满足；其他必备材料则会积极寻求第三方资源，确保满足需求。

‍

‍
