FAQ第6期：高稳定性的汽车应用，为什么要选 WFM 系列检流电阻？

导语

WFM 系列为 Vishay Dale 部门推出的新型汽车级别检流电阻，由于采用了独特的铜片散热技术，该系列检流电阻的额定功率高达 2W（2010尺寸）和3W（2512尺寸），同时 5mΩ 至 500mΩ 的阻值范围，可以为工程师的设计提供极大的灵活性和简便性。今天，我们将围绕 WFM 系列检流电阻在降额和稳定性等方面的一些问题，进行深入的探讨。

问

在选型时我注意到，WFM 系列电阻能够提供较高的功率、更高的工作温度，以及长期的稳定性，下面想就以下几个问题请教一下：

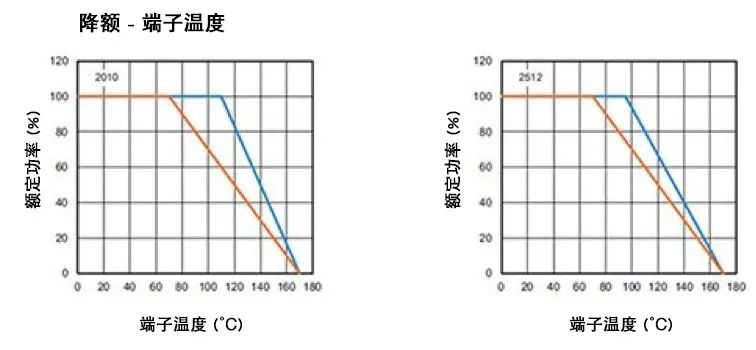

(1)下面这个产品降额图，图中橙色和蓝色曲线分别代表什么含义？

 首先回答第一个问题   上述曲线是基于标准电气规范第一页所列的端子降额功率，两个图表中分别列出了 2010 和 2512 尺寸的 WFM 电阻的降额曲线，并且仅列出了最高额定功率。

例如：对于 2010 尺寸，蓝色线 = 3 W（端子温度小于等于70℃）；橙色线 = 2 W（端子温度小于等于110℃）。

 针对第二个问题   由于 WFM 电阻所用的电阻合金材料之一是镍铬合金，与铜锰合金 (185℃) 相比，镍铬合金在较高的工作温度 (220℃) 下具有出色的稳定性，由此为应用带来了两个好处：

• 首先，WFM 能够承受更高的温度且在产品寿命内减少了阻值漂移。

• 其次，与竞争对手相比，在相同的电阻值下 WFM 的电阻合金材料质量更大，因此具有更高的脉冲能力。

 最后我们总结一下WFM电阻的优势特性：

强脉冲承受力：由于其横断面合金材料厚度较大，因此比常规薄膜技术具有更强的脉冲承受能力。

答
