DSP FPGA 实时信号处理系统

　　１ 信号处理系统的类型与常用处理机结构

根据信号处理系统在构成、处理能力以及计算问题到硬件结构映射方法的不同,将现代信号处理系统分为三大类：

　　·指令集结构（ＩＳＡ）系统。在由各种微处理器、ＤＳＰ处理器或专用指令集处理器等组成的信号处理系统中,都需要通过系统中的处理器所提供的指令系统（或微代码）来描述各种算法,并在指令部件的控制下完成对各种可计算问题的求解。

　　·硬连线结构系统。主要是指由专用集成电路（ＡＳＩＣ）构成的系统,其基本特征是功能固定、通常用于完成特定的算法,这种系统适合于实现功能固定和数据结构明确的计算问题。不足之处主要在于：设计周期长、成本高,且没有可编程性,可扩展性差。

　　·可重构系统。基本特征是系统中有一个或多个可重构器件（如ＦＰＧＡ）,可重构处理器之间或可重构处理器与ＩＳＡ结构处理器之间通过互连结构构成一个完整的计算系统。

　　从系统信号处理系统的构成方式来看,常用的处理机结构有下面几种：单指令流单数据流（ＳＩＳＤ）、单指令流多数据流（ＳＩＭＤ）、多指令流多数据流（ＭＩＭＤ）。

　　·ＳＩＳＤ结构通常由一个处理器和一个存贮器组成,它通过执行单一的指令流对单一的数据流进行操作,指令按顺序读取,数据在每一时刻也只能读取一个。弱点是单片处理器处理能力有限,同时,这种结构也没有发挥数据处理中的并行性潜力,所以在实时系统或高速系统中,很少采用ＳＩＳＤ结构。

　　· ＳＩＭＤ结构系统由一个控制器、多个处理器、多个存贮模块和一个互连网络组成。所有“活动的”处理器在同一时刻执行同一条指令,但每个处理器执行这条指令时所用的数据是从它本身的存储模块中读取的。对操作种类多的算法,当要求存取全局数据或对于不同的数据要求做不同的处理时,它是无法独立胜任的。另外,ＳＩＭＤ 一般都要求有较多的处理单元和极高的Ｉ／Ｏ吞吐率,如果系统中没有足够多的适合ＳＩＭＤ 处理的任务,采用ＳＩＭＤ 是不合算的。

　　· ＭＩＭＤ结构就是通常所指的多处理机,典型的ＭＩＭＤ系统由多台处理机、多个存储模块和一个互连网络组成,每台处理机执行自己的指令,操作数也是各取各的。ＭＩＭＤ结构中每个处理器都可以单独编程,因而这种结构的可编程能力是最强的。但由于要用大量的硬件资源解决可编程问题,硬件利用率不高。

　　２ ＤＳＰ＋ＡＳＩＣ结构

　　随着大规模可编程器件的发展,采用ＤＳＰ＋ＡＳＩＣ结构的信号处理系统显示出了其优越性,正逐步得到重视。与通用集成电路相比,ＡＳＩＣ芯片具有体积小、重量轻、功耗低、可靠性高等几个方面的优势,而且在大批量应用时,可降低成本。

　　现场可编程门阵列（ＦＰＧＡ）是在专用ＡＳＩＣ的基础上发展出来的,它克服了专用ＡＳＩＣ不够灵活的缺点。与其他中小规模集成电路相比,其优点主要在于它有很强的灵活性,即其内部的具体逻辑功能可以根据需要配置,对电路的修改和维护很方便。目前,ＦＰＧＡ的容量已经跨过了百万门级,使得ＦＰＧＡ成为解决系统级设计的重要选择方案之一。

　　ＤＳＰ＋ＦＰＧＡ结构最大的特点是结构灵活,有较强的通用性,适于模块化设计,从而能够提高算法效率;同时其开发周期较短,系统易于维护和扩展,适合于实时信号处理。

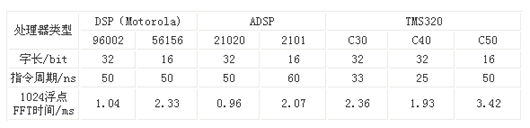

　　实时信号处理系统中,低层的信号预处理算法处理的数据量大,对处理速度的要求高,但运算结构相对比较简单,适于用ＦＰＧＡ进行硬件实现,这样能同时兼顾速度及灵活性。高层处理算法的特点是所处理的数据量较低层算法少,但算法的控制结构复杂,适于用运算速度高、寻址方式灵活、通信机制强大的ＤＳＰ芯片来实现。

　　３ 线性流水阵列结构

　　在我们的工作中,设计并实现了一种实时信号处理结构。它采用模块化设计和线性流水阵列结构(图１)。

　　这种线性流水阵列结构具有如下特点：

　　·接口简单。各处理单元（ＰＵ）之间采用统一的外部接口。

　　·易于扩充和维护。各个ＰＵ的内部结构完全相同,而且外部接口统一,所以系统很容易根据需要进行硬件的配置和扩充。当某个模块出现故障时,也易于更换。

　　·处理模块的规范结构能够支持多种处理模式,可以适应不同的处理算法。

　　每个ＰＵ的核心由ＤＳＰ芯片和可重构器件ＦＰＧＡ组成,另外还包括一些外围的辅助电路,如存储器、先进先出（ＦＩＦＯ）器件及ＦＬＡＳＨ ＲＯＭ等（图２）。可重构器件电路与ＤＳＰ处理器相连,利用ＤＳＰ处理器强大的Ｉ／Ｏ功能实现单元电路内部和各个单元之间的通信。从ＤＳＰ的角度来看,可重构器件ＦＰＧＡ相当于它的宏功能协处理器（Ｃｏ－ｐｒｏｃｅｓｓｏｒ）。

　　ＰＵ中的其他电路辅助核心电路进行工作。ＤＳＰ和ＦＰＧＡ各自带有ＲＡＭ,用于存放处理过程所需要的数据及中间结果。ＦＬＡＳＨ ＲＯＭ中存储了ＤＳＰ的执行程序和ＦＰＧＡ的配置数据。先进先出（ＦＩＦＯ）器件则用于实现信号处理中常用到的一些操作,如延时线、顺序存储等。每个ＰＵ单独做成一块ＰＣＢ,各级ＰＵ之间通过插座与底板相连。底板的结构很简单,主要由几个串连的插座构成,其作用是向各个ＰＵ提供通信通道和电源供应。可以根据需要安排底板上插座的个数,组成多级线性阵列结构。这种模块化设计的突出优点在于,它使得对系统的功能扩充和维护变得非常简单。需要时,只要插上或更换ＰＵ电路板,就可以实现系统的扩展和故障的排除。每一级ＰＵ中的ＤＳＰ都有通信端口与前级和后级ＰＵ电路板相连,可以很方便地控制和协调它们之间的工作。

　　４ 应用实例

　　我们应用上述线性流水阵列结构实现了一个实时目标检测系统,该系统的任务主要是接收摄像头输出的灰度图象,经预处理、编码、直线拟合和目标识别后,输出结果到ＰＣ机显示。在这个任务中,预处理模块包括抽样、卷积和编码等步骤,属于低层的处理,其运算数据量大,但运算结构较规则,适于用ＦＰＧＡ进行纯硬件实现;而直线拟合及目标识别等高层图象处理算法,所处理的数据量相对较少,但要用到多种数据结构,其控制也复杂得多,我们用ＤＳＰ编程来实现。

　　重构处理模块采用的是Ｘｉｌｉｎｘ公司的ＸＣ５２００系列ＦＰＧＡ芯片。这是一种基于ＳＲＡＭ的现场可编程门阵列。表１给出了ＸＣ５２００ 系列ＦＰＧＡ的一些参数。

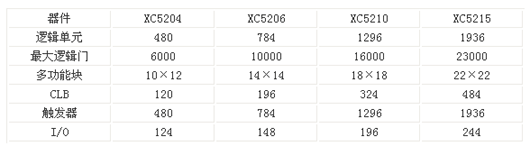

表1 XC5200系列FPGA的一些参数

　　ＸＣ５２００系列ＦＰＧＡ逻辑功能的实现由内部规则排列的逻辑单元阵列（ＬＣＡ）来完成,它是ＦＰＧＡ的主要部分。ＬＣＡ的核心是可重构逻辑块（ＣＬＢ）,四周是一些输入／输出块（ＩＯＢ）。ＣＬＢ和ＩＯＢ之间通过片内的布线资源相连接。ＬＣＡ由配置代码驱动,ＣＬＢ和ＩＯＢ的具体逻辑功能及它们的互联关系由配置数据决定。整个ＦＰＧＡ模块的设计实现在Ｘｉｌｉｎｘ公司的Ｆｏｕｎｄａｔｉｏｎ ２．１ｉ开发平台上完成。该系统支持设计输入、
