让你感受亲手搭建1KW纯正弦逆变器 步骤二2

2010年2月3日：

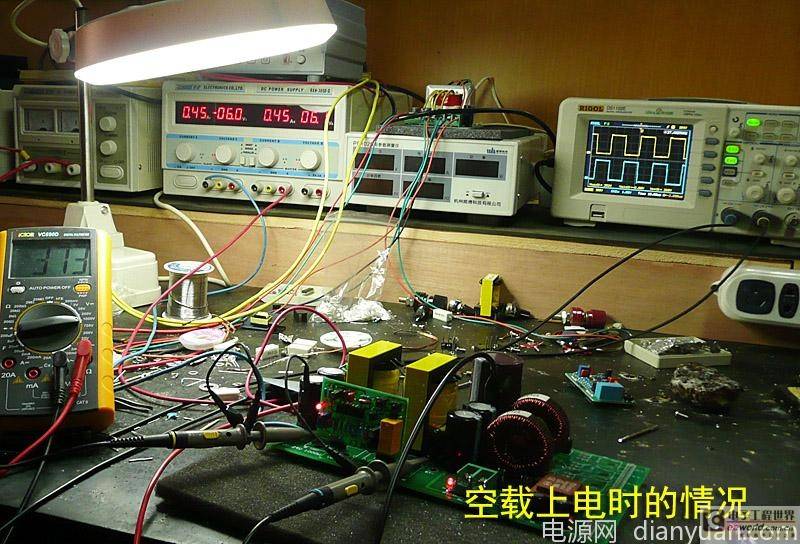

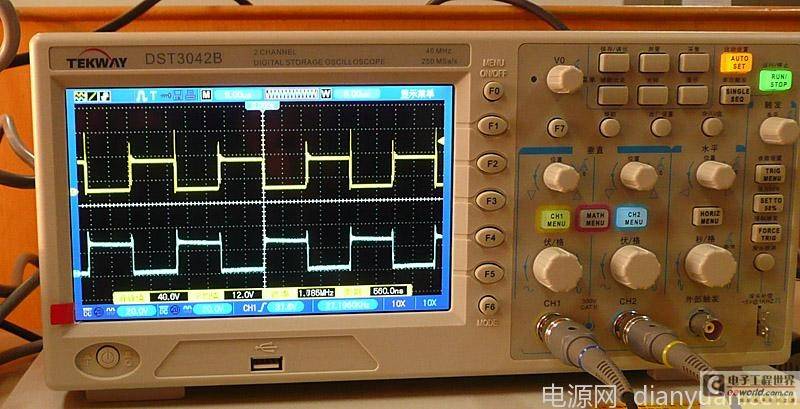

今天对前级进行上电，第一次没有成功，空载电流近1A，查到是变压器的原因，后来换了磁芯，空载降到360MA（每个变压器180MH，基本可以接受），可见磁芯的重要性，而现在要买到几付好的磁性实在太难了。所幸的是D极波形很好，这次的变压器应该做得还可以了，参数是：初级3 3，用0.2*29的铜带，次级44T，用0.74线二根。下一步准备为前级加载，因为一台逆变器，能不能输出预定的功率，前级质量是决定因素。只因那个大功率的开关电源还有一点小问题要解决，所以，加载可能还要过几天。

 这照片上的稳压电源上显示电流为450MA，因为并不是完全空载，我在高压处挂了一个LED，用150K2W电阻降压，这个指示电路要消耗近1W功率，约增加90MA的电流。

2010年2月6日：

今天对前级进行加载实验，前级为开环，也没有装储能电感，分二步：

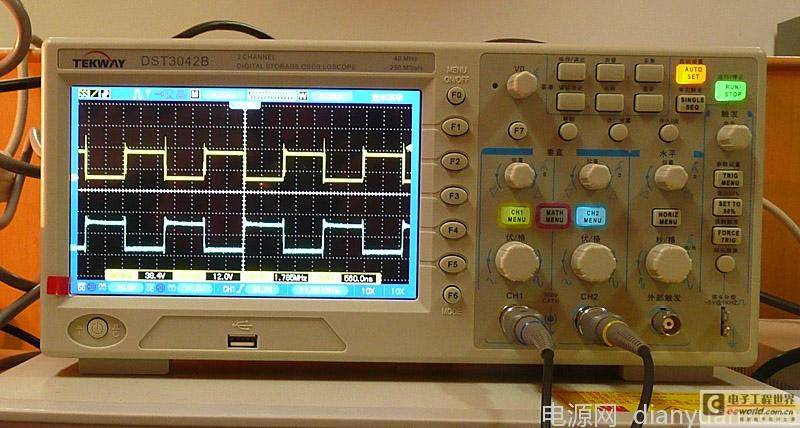

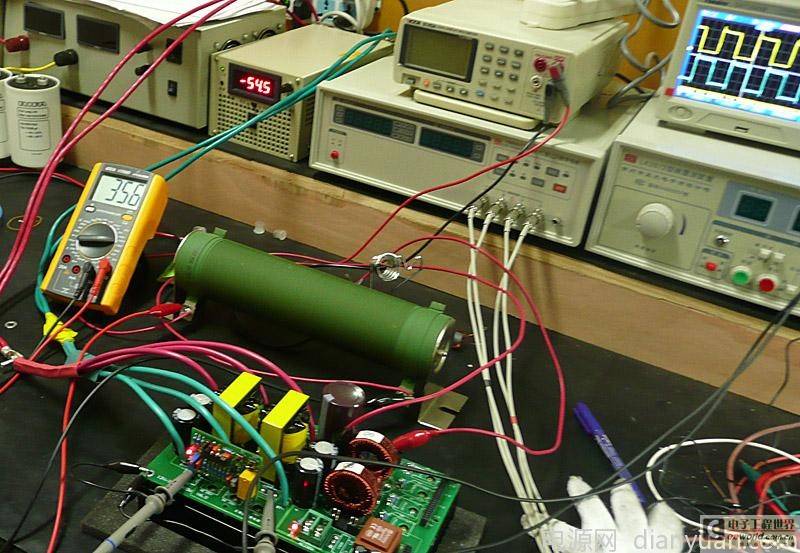

第一步：加载约630W，负载是一个200R、1KW的大电阻，这时工作电流为54.5A。连续工作一小时，散热板和190N08大功率管及变压器只有微温，D极波形还比较好，尖峰刚露，不明显，这时母线高压为356V。

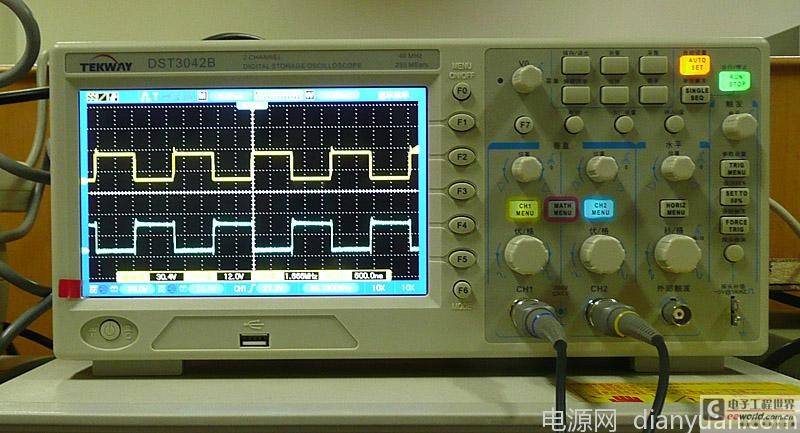

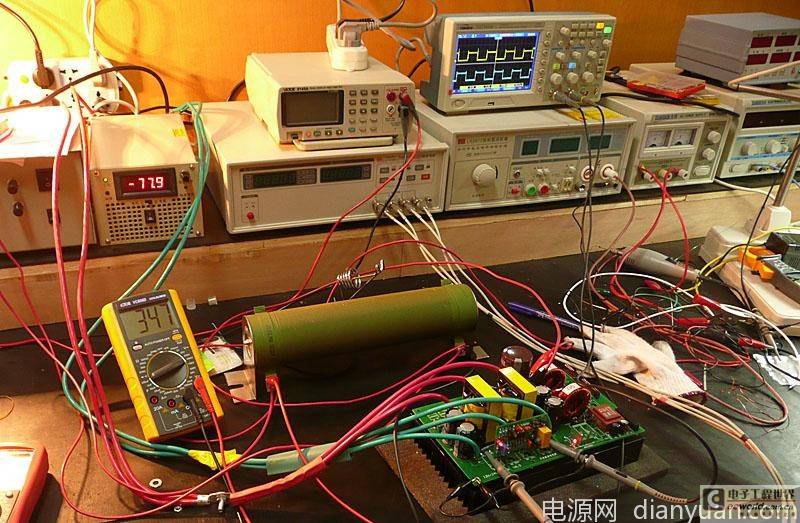

第二步：进一步加大负载，又挂上了二个串联的200W灯泡，这时工作电流77.9A左右，此时，实际输出功率在900W以上了，母线高压降至347V，D极波形有一路能看到明显的上冲尖峰。工作半小时，散热板温度为45度， 4个190N08管壳温度：3个为46度，有一个为51度，变压器也有点热。但快速二极管一点也不热。

 如果要逆变输出1000W，前级起码要能输出1100W左右，从今天情况来看，温升好象快了些，温度主要集中在大功率MOS管和变压器。因为这样的结构，换管子很麻烦，本来想把190N08换成2907，做一个对比实验。变压器热，我还是认为磁芯质量不过关，因为在900W时，每个变压器单边绕组的电流不到20A，我用的是0.2X29MM的铜带，有5.8个平方MM，电流密度只有3A多一些，初级绕组是不应该发热的；次级有0.74X2，900W时流过的电流不到3A，也不应该热。看来磁芯实在太重要了。

明天准备用风机对散热板进行主动性散热，加载到1050W以上。

2010年2月7日

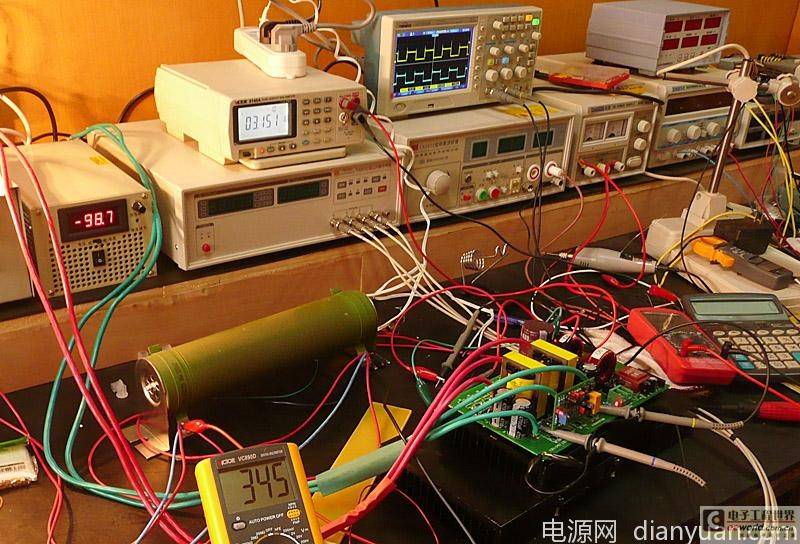

今天又继续加大负载，再用二个150W灯泡串联接上去，因为考虑到大电流时线路的压降，把电源电压调高了0.2V，为12.4V，但到线路板还是只有12.1V（我的电源线是用二根10平方并联的）。开机后，工作电流达到98.7A，母线电压为345V，母线电流为3.151A，此时，实际输出功率为1087W。D极波形上的尖峰有点加高，达到45Vpp（因为我在设计PCB时，没有考虑用吸收回路，再加上尖峰也没有达到管子的耐压值，所以也就不去理它了）。此时，功耗达到了1194W，前级的实际效率只有91%了。变压器温升很明显了，因为我在散热板下面放了一个小风扇，所以，管子的温度一直在40度以下，我只让它工作了约20分种。

 小结：前级的实验并没有结束，我还想用纳米晶磁环做一次实验，但年内肯定是没有时间了，过了年再试了。看来BT在12V时，要提高功率和效率，瓶颈主要是：1.变压器，包括磁芯质量，绕制数据及工艺等；2.大功率MOS管，内阻一定要小；3.布线及结构，我PCB反面大电流路径都有15-20MM宽的铜箔，填锡达2MM，还加焊了几根4平方的铜线，结构方面主要是散热一定要顺畅，加小风扇是很好的办法。
